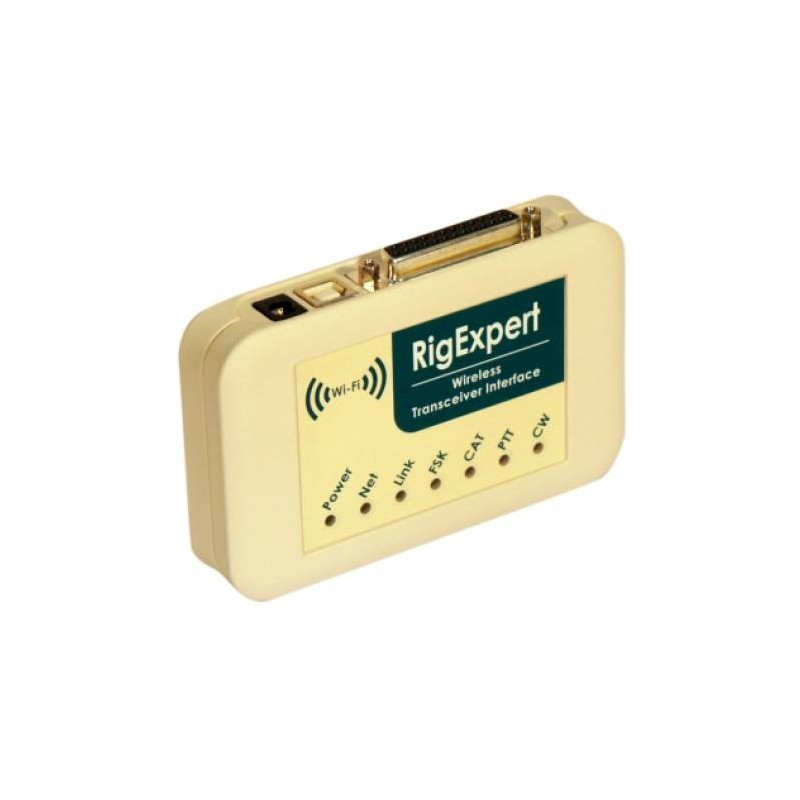

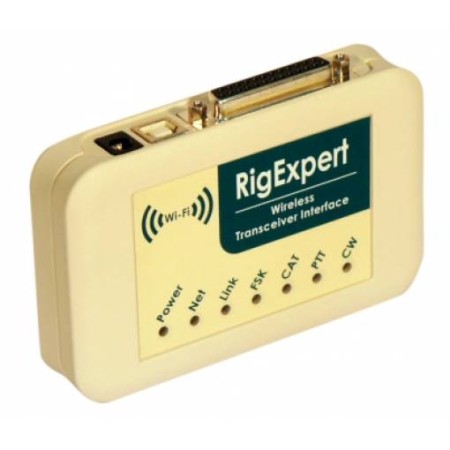

RigExpert WTI-1 CAT-Kabel und WLAN-Router-Transceiver-Schnittstellenpaket

RigExpert WTI-1 PAKET!!

Drahtlose Transceiver-Schnittstelle + vorkonfigurierter WLAN-Router + KABEL für Sie RTX!!!

https://youtu.be/wyIUOqVFxVU

Kollege den Transceiver über ein Wi-Fi-Netzwerk mit dem Internet verbinden. Du kannst Verwenden Sie das Mobilteil zur Bedienung im Digital- und Sprachmodus, CW oder überall der Welt !
RigExpert WTI-1 ist ein revolutionäres neues Transceiver-Schnittstellengerät drahtlos mit Ihrem Computer verbinden. Es bietet:

Schnittstelle Audio-Transceiver

Schnittstelle Analoges Audio ist eine Verbindung zum Audioausgang (Lautsprecheranschluss). externer oder Line-Ausgang) und Transceiver-Audioeingang (Mikrofonanschluss). oder Line-Eingang). Die Schnittstelle Audio ermöglicht den Betrieb im Digital-, Sprachaufzeichnungs- und Wiedergabemodus sowie weitere nützliche Funktionen (z. B. Messen von Signalpegeln). bald verfügbar) mithilfe eines Computers.

UND Sie können für den Bedienmodus ein herkömmliches Headset an Ihrem Computer verwenden Stimme. A Zur Unterstützung der Modi wird ein virtuelles Laufwerk für die Soundkarte bereitgestellt digital operieren.

Schnittstelle CAT für verschiedene Transceiver-Modelle

System CAT (Computer Aided Transceiver) ermöglicht die Steuerung der Frequenz des Transceivers , Betriebsmodi und andere Computersoftwarefunktionen. Normalerweise , moderne Transceiver sind standardmäßig (mit verschiedenen Signalpegeln) ausgestattet eine CAT-Schnittstelle.

In RigExpert WTI - 1, CAT-Schnittstellenport wird als COM-Port angesehen aus einer Software.

Ausfahrt FSK

FSK (Frequency Shift Keying) ist eine beliebte Methode zur Übertragung von Nachrichten Digital Beyond Radio wird hauptsächlich im RTTY-Modus (Radioteletype) verwendet . Dort Die meisten Transceiver bieten FSK-Modulator-Funktionalität um das RTTY-Signal stabil und klar zu machen.
">Eins Bei Verwendung von RigExpert wird ein separater COM-Port für die FSK-Ausgabe zugewiesen WTI-1.

">PTT-Ausgabefunktionen z CW

Transceiver Sie bieten PTT- (Push To Talk) und CW- (Continuous Wave) Keyer-Eingänge zur Aktivierung Ein- oder Ausschalten des Senders und Verwendung des CW-Betriebs externes Gerät (PTT-Pedal, CW-Bug oder Paddle, Terminal Node Controller, oder PC).

In RigExpert WTI - 1-, PTT- und CW-Ausgänge werden den RTS- und DTR-Leitungen eines Ports zugewiesen separates COM. Außerdem , kann der Benutzer die PTT-Taste auf dem Bildschirm drücken, um das zu aktivieren Übertragung.

Emulation WinKey

Für Im CW-Betrieb können Sie Software verwenden, die beides manipuliert direkt über die DTR-Leitung oder über das WinKey-Protokoll.

A Im System wird ein COM-Port erstellt, um den WinKey-Datenaustausch zu unterstützen.

• Audio-Transceiver-Schnittstelle für den digitalen Betrieb Modi, Sprachaufnahme und Wiedergabe
• CAT-System (Computer Aided Transceiver).
• FSK-Ausgabe
• PTT- und CW-Ausgänge
• WinKey-Emulation

• USB-Anschluss (Universal Serial Bus).
• USB 1/2/3-kompatibel
• Stromversorgung über den USB-Anschluss
• Keine USB-Treiber erforderlich
• Windows 2000/XP/2003/Vista/7/8 (32- oder 64-Bit) Betriebssystem

• Einzelner 25-poliger Stecker für Transceiverkabel
• Verschiedene Transceiver-Modelle werden unterstützt

• Isoliert von digitalen Netzen
• Die maximale Eingangs-/Ausgangsamplitude beträgt 1 V
• Eingangs-/Ausgangsabtastrate: 8 bis 48 kHz
• Es wird ein echter 16-Bit-DAC/ADC verwendet

• Baudrate: 300-115200 Baud
• Elektrische Kompatibilität: RS-232, CI-V, TTL oder invertiertes TTL (Yaesu-, Icom-, Kenwood-, Ten-Tec-, Elecraft- und JRC-Transceiver)

• PTT-Ausgang: Open Collector und TTL-Pegel
• CW-Ausgang: offener Kollektor
• Der maximale Strom beträgt 500 mA

Baudrate: 45-1200 Baud

• Open-Collector-Ausgang

Abmessungen: 12 x 8 x 3 cm
Gewicht: 0,3 kg

Verbinden Sie Ihren Transceiver über a mit dem Internet Wi-Fi-Netzwerk. Verwenden Sie Ihren Laptop, um von überall aus Telefon-, CW- oder Digitalmodi zu bedienen in der Welt!

RigExpert WTI-1 ist ein revolutionäres neues Gerät um Ihren Transceiver drahtlos mit Ihrem Computer zu verbinden. Es bietet:

• Audio-Transceiver-Schnittstelle

  Analog Die Audioschnittstelle ist eine Verbindung zum Audioausgang des Transceivers (externer Lautsprecher). Anschluss oder Line-Ausgang) und Transceiver-Audioeingang (Mikrofonanschluss oder Line-Eingang). Die Audioschnittstelle ermöglicht den Betrieb digitaler Modi sowie die Aufnahme und Wiedergabe Stimme sowie andere nützliche Funktionen (z. B. Messen des Signalpegels). aus der Luft) mithilfe eines Computers.

  Sie können ein herkömmliches Headset verwenden auf Ihrem Computer, um Sprachmodi zu bedienen. Ein virtuelles Soundkartenlaufwerk ist vorhanden zur Unterstützung digitaler Betriebsarten.
• CAT-Schnittstelle für verschiedene Transceiver-Modelle

  Das CAT-System (Computer Aided Transceiver) ermöglicht die Steuerung der Transceiverfrequenz, Betriebsmodus und andere Funktionen durch Computersoftware. Normalerweise moderne Transceiver verfügen über eine serielle Verbindung (mit verschiedenen Signalpegeln), die eine CAT-Schnittstelle bietet.

  Im RigExpert WTI-1 wird der CAT-Schnittstellenport von der Computersoftware als COM-Port betrachtet.
• FSK-Ausgabe

  FSK (Frequency Shift). Keying) ist eine beliebte Methode zur Übertragung digitaler Nachrichten vor allem über Funk Wird im RTTY-Modus (Radioteletype) verwendet. Die meisten Transceiver verfügen über eine FSK-Modulatorfunktion um das RTTY-Signal stabil und klar zu machen.

  Es wird ein separater COM-Port zugewiesen für die FSK-Ausgabe bei Verwendung von RigExpert WTI-1.
• PTT- und CW-Ausgabefunktionen

  Transceiver bieten PTT- (Push To Talk) und CW- (Continuous Wave) Keyer-Eingänge, um Einstellungen zu ermöglichen Ein- oder Ausschalten des Senders und Betrieb im CW-Modus mit einem externen Gerät (PTT-Pedal, CW). Bug oder Paddle, Terminal Node Controller oder Personal Computer).

  In Die WTI-1-, PTT- und CW-Ausgänge von RigExpert sind den RTS- und DTR-Leitungen eines zugeordnet separater COM-Port. Darüber hinaus kann der Benutzer die PTT-Taste auf dem Bildschirm drücken um die Übertragung zu aktivieren.
• WinKey-Emulation

  Um CW zu betreiben, Sie können Software verwenden, die entweder die DTR-Leitung direkt manipuliert oder diese verwendet WinKey-Protokoll.

  Zur Unterstützung wird im System ein separater COM-Port erstellt den WinKey-Datenaustausch.
