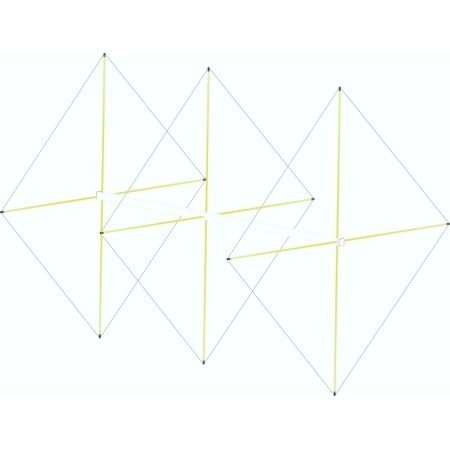

Status QUAD: 3 StQ 50, cubica 3 elementi 50 Mhz

Ref: 3StQ50

Generalmente consegnata in 7/15 gg.
250,00 €
Tasse incluse
rating Visualizza opinione
Valutazione media: 5/5 Nº valutazioni: 1
- Chiedere i tempi di consegna

Quantità

Guarantee safe & secure checkout

Puoi acquistare questo prodotto con Sella Personal Credit. Clicca qui per maggiori informazioni.


3 StQ 50



Tabella simulazione Eznec, gain e F/B in free space e real space ad una lunghezza d'onda da terra



Specifiche tecniche



Le antenne Status Quad per i 6 mt e le Vhf, sono realizzate sempre con la medesima attezione per i dettagli, come i modelli HF. Abbiamo cercato soluzioni che rendessero l' antenna affidabile meccanicamente e facile da montare.

 Particolari boom

La piastra di collegamento interamente in alluminio tagliato e forato con macchine a controllo numerico. Alloggiamento del boom scavato nella piastra in modo da evitare qualsiasi movimento. Cavallotti in alluminio per stringere must da 40 a 65 mm. Boom realizzato in alluminio profilo quadro 50x50 spessore 2 mm.



  Elementi antenna

Gli elementi sono realizzati con tondo in VTR diametro 10 mm, il conduttore viene collegato agli elementi tramite cocche realizzate su disegno e progetto Status Quad.





  Loop antenna

I loop delle antenne sono realizzati con una treccia in alluminio diametro 2,57 mm.





Modello

N° di elementi/Banda

Lunghezza Boom





6 mt

2 mt



4 StQ 144



4

1,82

6 StQ 144



6

2,14

8 StQ 144



8

3,00

3 StQ 50

3



2,44

4 StQ 50

4



5,10

3/6 StQ 50/144

3

6

2,44

4/8 StQ 50/144

4

8

5,10







3StQ50

Scheda tecnica

Mpn
3-StQ-50
Tipo
VHF/UHF/SHF Base
Marca compatibile
Generico
Sotto-Categorie
VHF/UHF/SHF Base
Antenna
rating 5
Ottima antenna materiali ittimi
