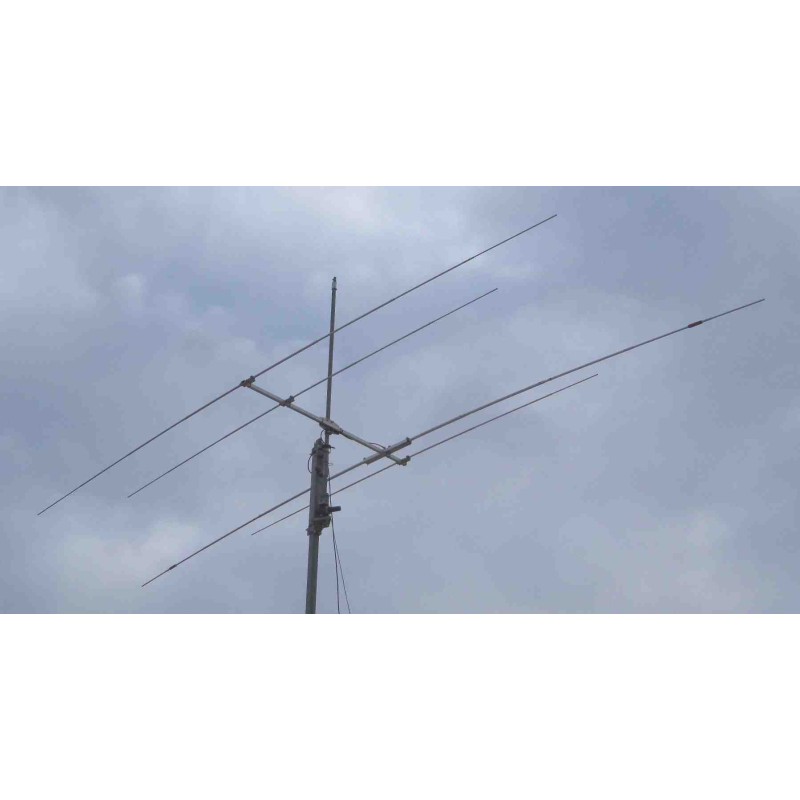

Prosistel PST4-406 Multiband-Mini-Yagi

PST4-406

Richtlinie mit kleinen Abmessungen, konzipiert für den Einbau in engen Räumen.

Erhältlich in der Version 40-17-12-6 m oder 30-17-12-6 m

PST4-306 verfügbar

2 Full-Size-Elemente in 17 und 12 m

Rotierender Dipol in 40 oder 30m,

3/4 Lambda-Rotationsdipol in 6m

Im realen Einsatz zeigte die Antenne eine bessere Leistung als das Design.

Für einen optimalen Betrieb wird empfohlen, es mindestens 5-10 m über dem Boden zu montieren.

Die Verwendung eines 1:1, 1,5 kW Baluns wird empfohlen

6m, 40 oder 30m

- Verstärkung: 0 dBd (freier Raum)

- F/B: 0 dBd (freier Raum)

17m

- Verdienst = 6 dBd (Freiraum)

- F/B: 12 dBd (freier Speicherplatz)

- SWR 18 - 18,3: 1:1,2

12m

- Verstärkung: 6,5 dBd (Freiraum)

- F/B: 12 dBd (freier Speicherplatz)

- SWR 24,7 – 28,85 – 25: 1,5 – 1 – 1,5

- Impedanz: 50 Ohm (einzelner Tropfen)

- Ausleger: 2,5 m

- Anzahl der Elemente: 2+2

- Rotationsradius-Version mit 40 m: ca. 6,38 m

- Rotationsradius-Version mit 30 m: ca. 4,55 m

- Gewicht: ca. 15 kg

- Windfläche: 0,3 m²

- 6060-T6-Aluminium: EDELSTAHL-Schrauben
