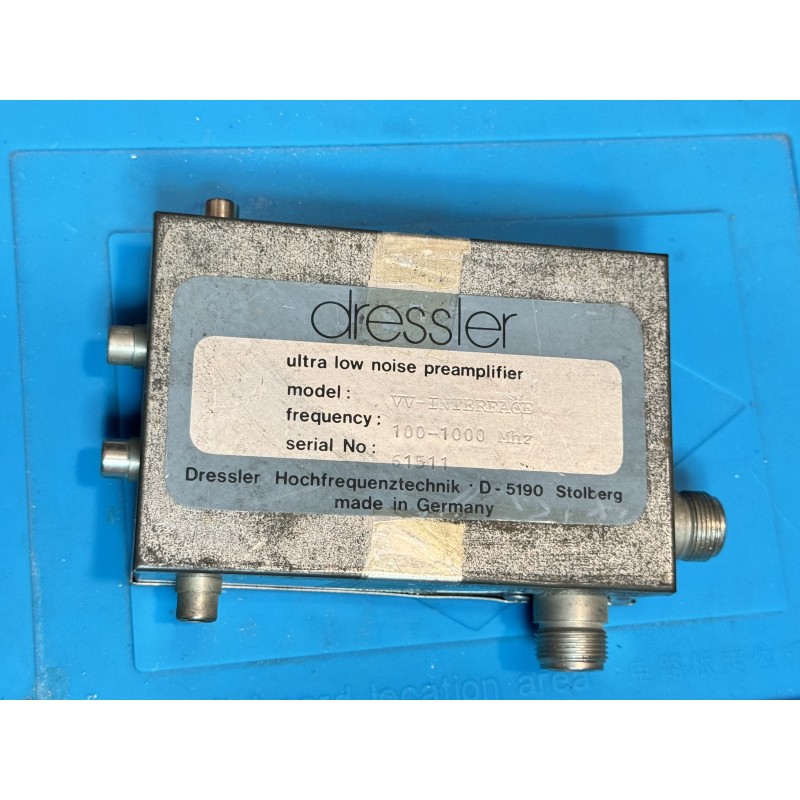

L'interfaccia DRESSLER per preamplificatore | VV-IRTERFACE

consente la commutazione e l'alimentazione a distanza di preamplificatori montati su palo tramite il cavo di alimentazione coassiale.

Fornisce inoltre una commutazione ritardata tramite relè interno

per un amplificatore di potenza. |

Le informazioni per la commutazione in ricezione-trasmissione possono essere fornite

all'INTERFACCIA VW in due diverse modalità:

dalla linea push-to-talk (DTT) del ricetrasmettitore

oppure tramite un segnale di commutazione positivo prelevato dal

ricetrasmettitore

In tutti i casi, l'INTERFACCIA VV si collega al sistema nel punto più vicino all'antenna

in pratica tra il ricetrasmettitore e il cavo di alimentazione coassiale o tra l'amplificatore di potenza e il cavo coassiale. { La configurazione del sistema è mostrata nelle figure 3 e 4 per i casi senza e con amplificatore di potenza}.

In modalità ricezione, l'alimentazione viene fornita al preamplificatore tramite il cavo coassiale. In trasmissione, questa fonte di alimentazione è collegata digitalmente tramite la circuiteria interna.

L'alimentazione CC al sistema avviene tramite il connettore Phono al connettore 1 (vedi figura 1).

Il pin centrale è positivo (+) e lo schermo negativo (=).

Il preamplificatore montato su palo deve avere una tensione di alimentazione di almeno 12 volt CC. Ciò significa che l'alimentazione all'interfaccia VW deve essere superiore a T2 Volt per consentire la caduta di tensione nel cavo coassiale. Il margine di sicurezza effettivo dipende dalla resistenza del cavo, in genere si prevede un minimo di 1-2 volt per 25 metri di LETTURA. ar AG213/U

La commutazione trasmissione/ricezione può essere effettuata in due modi:

+ PTT

Utilizzando il connettore phono 2 {figura 1 | collegare a massa il pin centrale

per selezionare la modalità di trasmissione,

{Collegare il pin centrale alla schermatura = Cabinet = massa}

I volt CC in modalità PDM sono disponibili dal ricetrasmettitore e possono essere alimentati al pin centrale del connettore phono

Someta Tame. {figura 1}.

{Il negativo del commutatore oo si collega alla schermatura

del connettore phono = massa}

Quando si utilizza un amplificatore di potenza, è meglio che sia 14-25

dopo che il PERNA LE può essere già commutato. Questo può

essere possibile se l'amplificatore ha un ingresso Push-to-Talk separato

r/t-wifi, utilizzando l'uscita del contattore phono

A" {figura 13}. Il connettore centrale viene messo a terra

sulla custodia circa 0,8 secondi dopo la commutazione del ricetrasmettitore e del preamplificatore.

In caso di cortocircuito accidentale del cavo di alimentazione coassiale, la protezione è fornita da un fusibile interno [0,7 A] situato

sul circuito stampato. Se non appare tensione continua sul

connettore di uscita coassiale (in modalità Yecelve), controllare il

fusibile. L'accesso al fusibile si ottiene rimuovendo il 110

dalla custodia.

—AVVERTENZA 1!!!

Quando si applica alimentazione continua all'interfaccia VV, è assolutamente

vitale che il trasmettitore (ricetrasmettitore) sia completamente alimentato

quando i collegamenti push-to-talk (PTT) sono stati effettuati

all'interfaccia YV. In caso contrario, l'alimentazione RF distruggerà il

transistor del preamplificatore RF perché i relè interni

non saranno commutati.

In questo caso non è prevista alcuna garanzia. Se il preamplificatore non funziona, scollegare l'alimentazione dall'interfaccia VW sul connettore phono 1 e lasciare le linee di controllo [PTT o tensione di commutazione].

DATI TECNICI

INTERVALLO DI FREQUENZA DI FUNZIONAMENTO 100 → 500 MHA?

PERDITE DI INSERZIONE 0,5 dBs tip. max.

TENSIONE DI FUNZIONAMENTO 12 ... 18 Volt max,

CORRENTE a 0,3 Ampere

PASSO DI COMMUTAZIONE TRASMISSIONE/RICEZIONE a massa o positivo

TENSIONE DI COMMUTAZIONE LIVELLO DI TENSIONE DI COMMUTAZIONE + 6 + +12 Volt CC

CONNETTORI RF connettore ti (o 507239)

FIGURA 1 CONNETTORI INTERFACCIA W

1 TENSIONE DI ALIMENTAZIONE

eL

DIT Vy. J interfa cé

| { |

(vista dall'alto) LE

6 FIER

30 ALIMENTAZIONE COASSIALE)

POSITIVO — .

COMMUTAZIONE. Ll =

USCITA RELÈ

TENSIONE ? PER AMPLIFICATORE ESTERNO |

PRESA M PER

TRASMETTITORE O PA

FIGURA 2 SCHEMA ELETTRICO

FIGURA 3

CABLAGGIO INTERFACCIA E TRASMETTITORE

ALIMENTAZIONE

PEE

PREAMPLIFICATORE

PTT E =

TRAISCENVER |—] | INTERFACCIA W | Ре;

| TR

J INTERRUTTORE CAVO COASSIALE

| TENSIONE

CAVO COASSIALE

FIGURA 4 "e

WIQIIS o TRASMETTITORE - AMPLIFICATORE DI POTENZA = =

E INTERFACCIA MY- PREAMPLIFICATORE

ALIMENTATORE

PTT DR ALIMENTATORE SWITCHING

| | POKER AMPL, E

| RICETRASMETTITORE CON INTERFACCIA WW

Ls

PTI a

§

|

CONTROLLO PTT A PA

CAVO COASSIALE

Soggetto a modifiche senza preavviso.

PRODOTTO IN W-CERMANY DA

aressler

hochfrequenztechnik gmbh

WURSELENER STHASSE 7

C5180 STOLBERGAGERMANIA

TEL 62402 51 22
