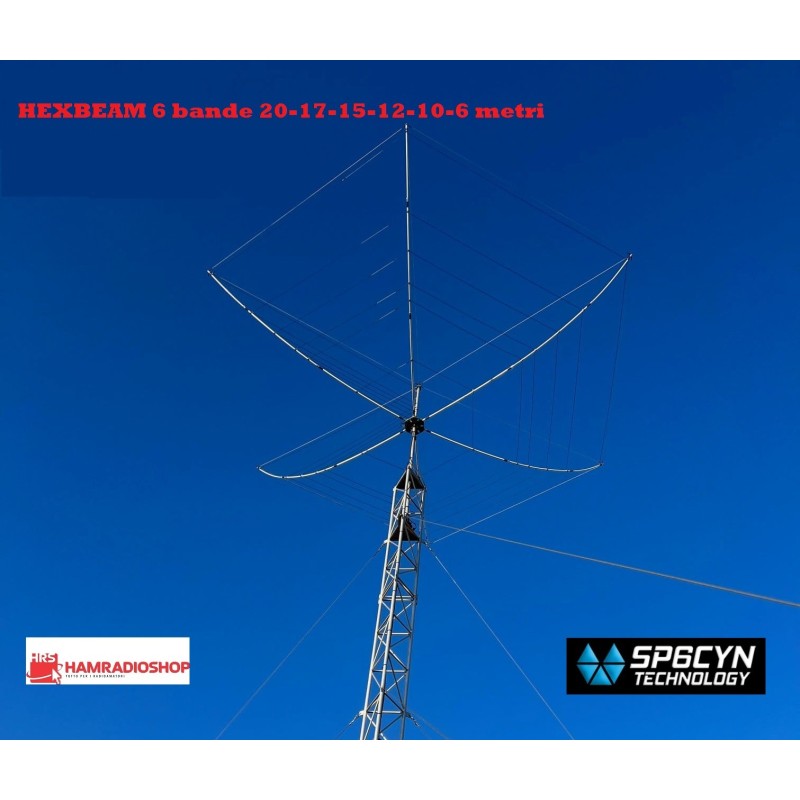

HEXBEAM 6 bandes 20-17-15-12-10-6 mètres par SP6CYN TECHNOLOGY
Ref: HEXBEAM
Bientôt disponible, réservez-le maintenant !HEXBEAM 6 Bandes par SP6CYN
HEX6BEAM est une antenne pour les six bandes 20, 17, 15, 12, 10 et 6 m. Le design suit les idées de G3TXQ, qui fut le premier à présenter cette antenne. Cependant, la construction mécanique a été perfectionnée par SP6CYN en sélectionnant les meilleurs matériaux les plus résistants comme l'acier inoxydable. Le résultat est une antenne portable efficace pour les bandes DX classiques, qui peut également être utilisée grâce à son faible poids pour les expéditions et les vacances DX.

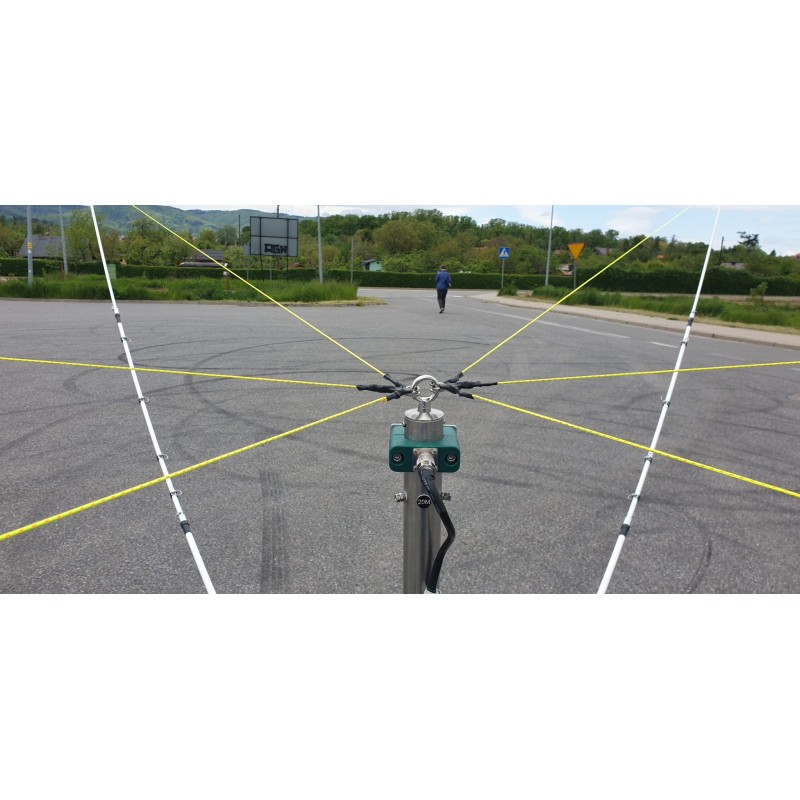

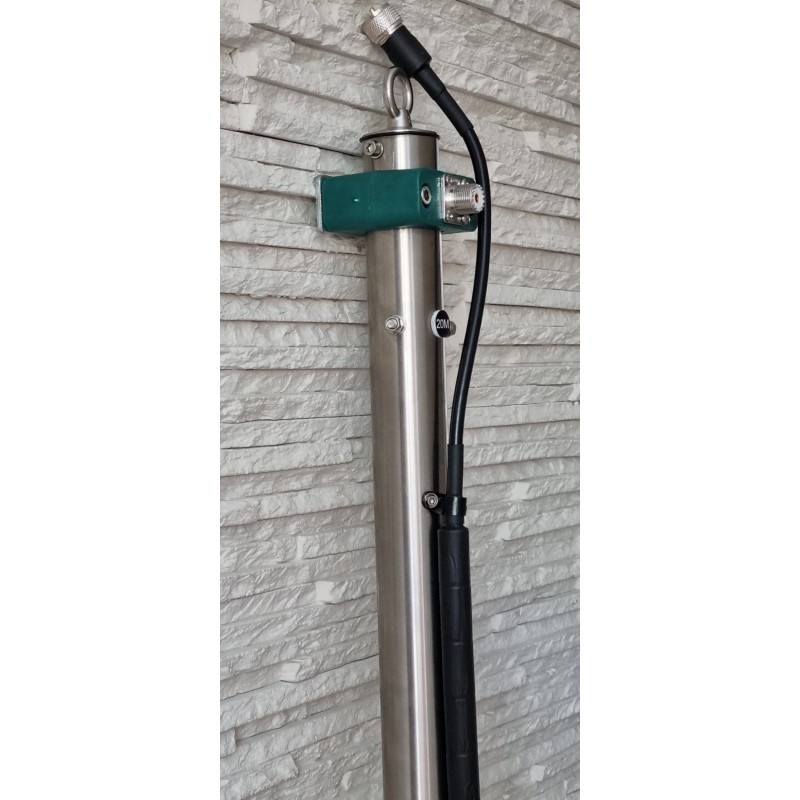

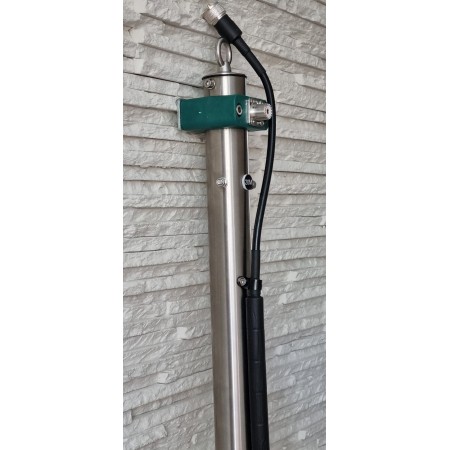

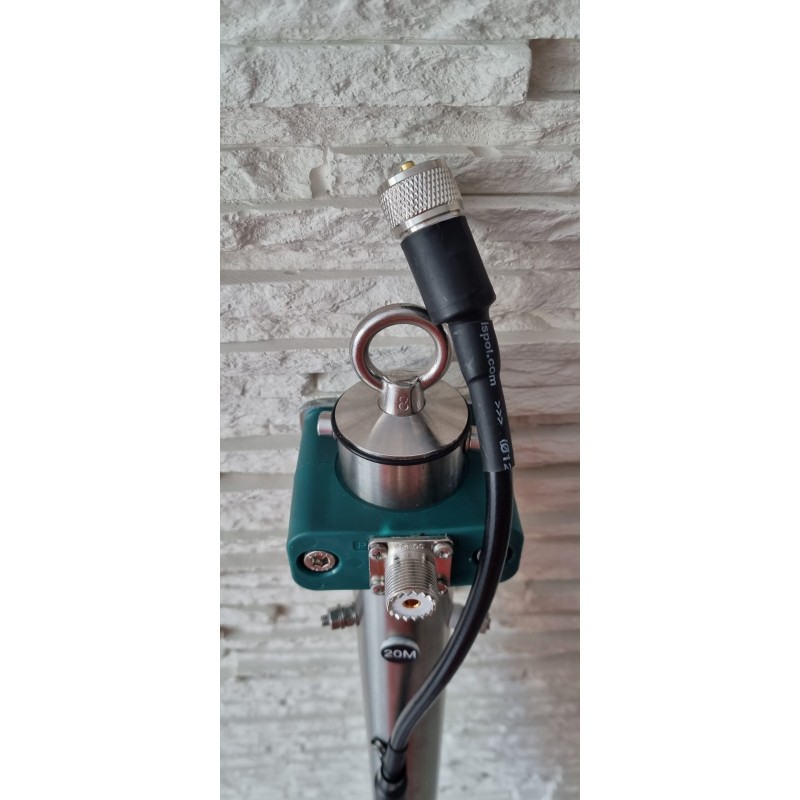

HEX6BEAM fonctionne comme une directive à deux éléments sur chaque bande. Les câbles et cordes prêts à l'emploi sont fixés aux tiges en fibre de verre, aucun réglage n'est nécessaire ! En raison de la tension mécanique des entretoises, la poutre est constamment étirée jusqu'à la taille fixe, il n'y a pas d'affaissement sur les fils. Les dipôles du radiateur sont reliés au support central vertical, chacun possède ses propres bornes à vis. Le support central est conçu comme un transformateur coaxial et un balun. Ce transformateur est responsable d'une excellente adaptation sur chaque bande et du fait qu'une seule ligne électrique est nécessaire pour toutes les bandes. Le gain est d'environ 3 dBD ou plus, le rapport avant/arrière est compris entre 13 et 22 dB. Le transformateur adapté atteint un SWR de 1,2:1 ou mieux sur toutes les bandes. Chaque bande peut être utilisée dans toute la bande passante sans tuner. La puissance maximale autorisée est de 1,5 kW. Les tubes en fibre de verre sont doublement enduits contre les rayons UV. L'installation des bandes HEX6BEAM est simple et peut être effectuée par une seule personne en environ 3 heures. 30 minutes. Pour l'installation les 6 montants sont assemblés et fixés au poteau central. Des cordes prédécoupées du haut du poteau central jusqu'à chaque poteau sont installées pour la forme incurvée typique de la poutre hexagonale. Ensuite les câbles prédécoupés sont fixés aux poteaux et connectés électriquement au poteau central. Toutes les cordes et câbles sont déjà coupés sur mesure, aucun réglage n'est nécessaire. Grâce à son faible poids de seulement 12 kg, l'hexagone peut être installé sur un poteau de pompe léger en aluminium. La rotation peut se faire avec un petit rotor 12V ou manuellement. le HEX6BEAM peut être installé sur des poteaux d'un diamètre de 28 à 52 mm.
HEXBEAM 6 bandes 20-17-15-12-10-6 mètres (!!!)
- Préparation : antenne prête à être installée sans réglage
- Impédance : 50 Ohms
- Gain maximum : 5 à 6 dBi en espace libre (3 à 4 dB de plus qu'un dipôle)
- Gain et avant/arrière : gagnez un yagi typique comparable à deux éléments
- SWR : 1:2 typique sur toutes les bandes
- Rayon de braquage : 3,24 m
- Puissance maximale : 1500W
- Arceaux : fibre de verre professionnelle à haute résistance aux UV
- Cordes de transport : Kevlar résistant aux UV
- Tuyau intermédiaire : Tuyau en acier inoxydable Catégorie : 1.4301/0H18N9/304

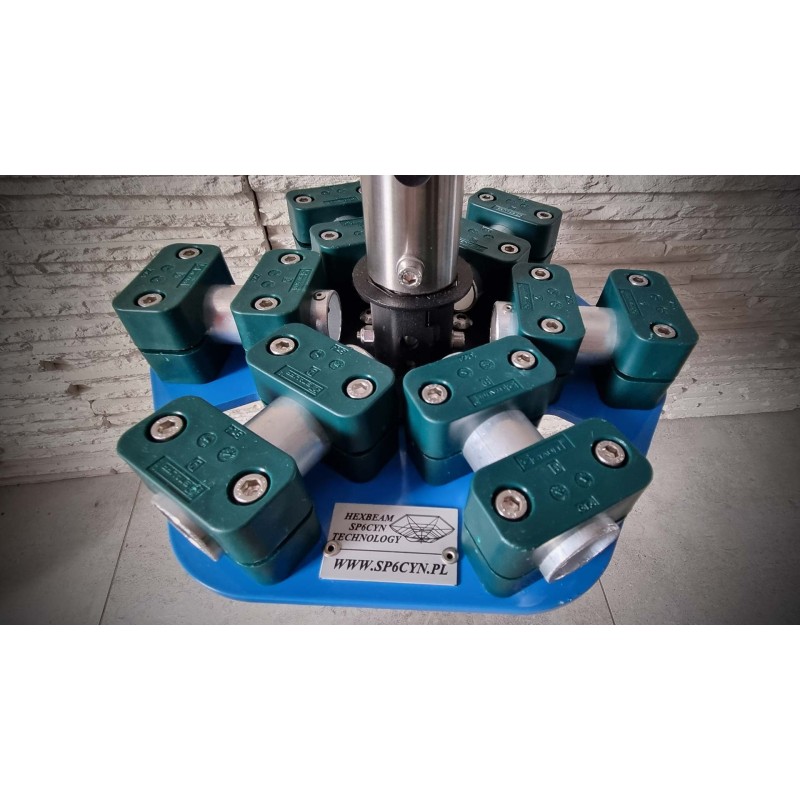

- Plaque centrale : aluminium de 6 mm d'épaisseur, revêtement époxy
- Vis : acier inoxydable DIN 7985 A2
- Pièces plastiques : polyamide haute résistance
- Connecteur : UHF SO-239
- Résistance au vent : 140 km/h
- Dimensions hors tout : 6,50 m
- Poids : 12 kg
Fiche technique
- Mpn
- HEX6B
- Gars
- HF Direttive
- Marque compatible
- Generico
- Sous-catégories
- HF Direttive
