Ref: TRI16
Généralement livré en quelques joursAntenne directive avec 16 éléments dans des bandes de 10-15-20 mètres
TRI16 15/10/20 BT

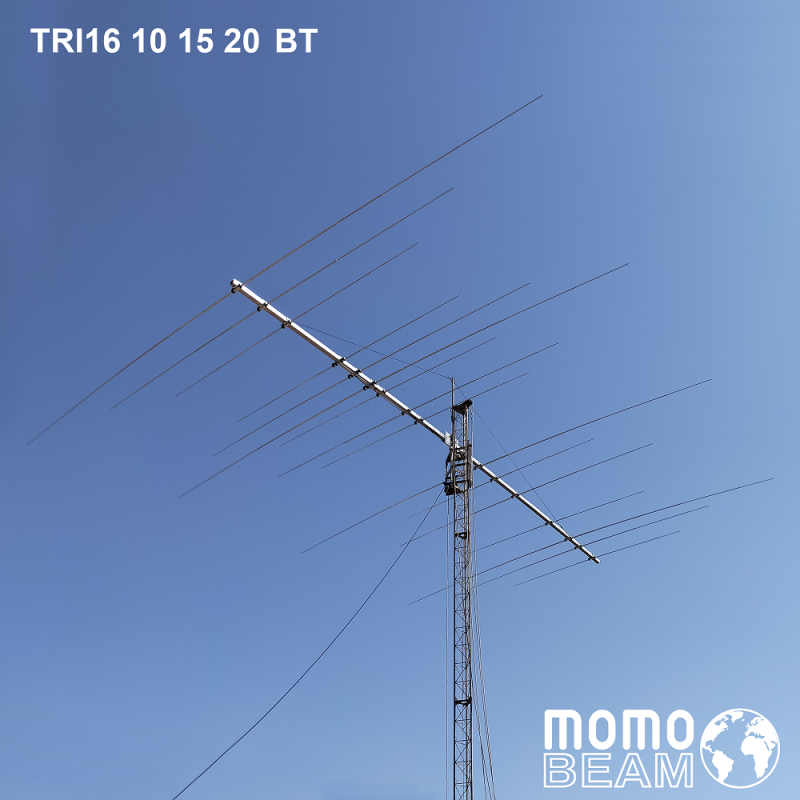

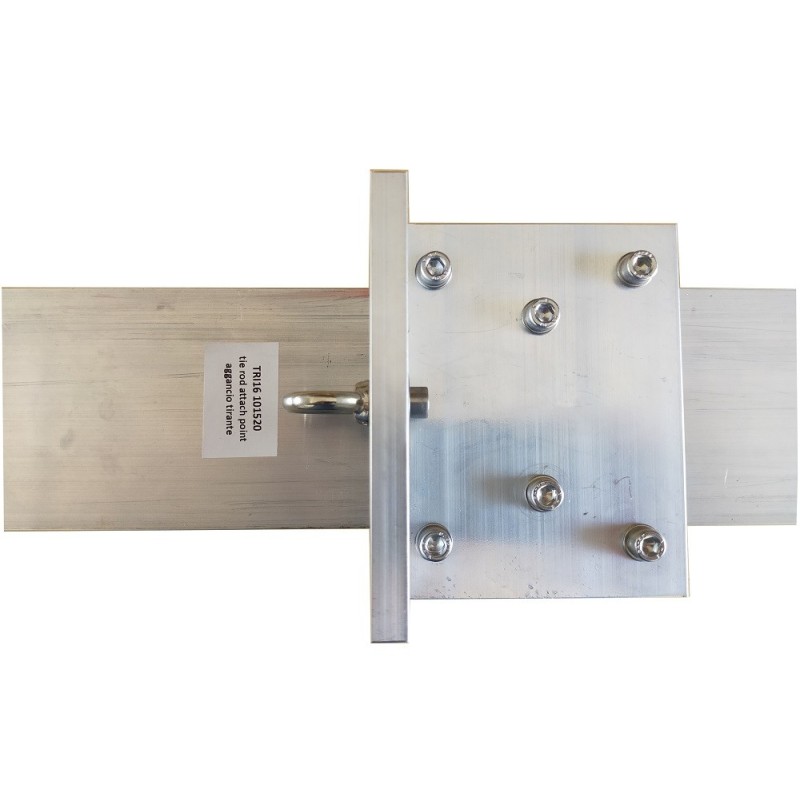

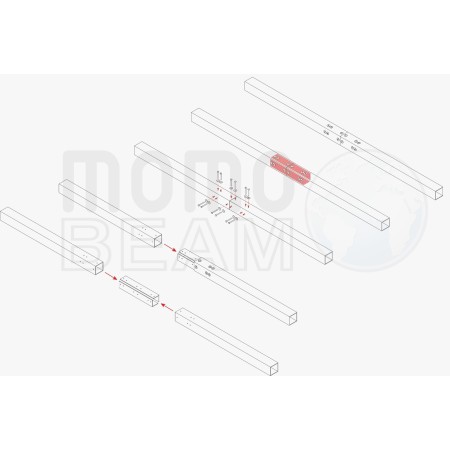

Il s'agit d'un yagi tri-bande aux superbes performances conçu pour être installé sur de grandes tours. La largeur de l'espace entre les éléments autour de la plaque « flèche au mât » permet de l'installer sur des tours jusqu'à 180 cm / 70 pouces de côté. Utilise seize (16) éléments sur une flèche de 11,6 m/38 pieds avec : un réflecteur à 4 éléments (20 M), des pilotes et deux directeurs ; 5 éléments (15 M) réflecteur, pilote et trois directeurs ; Réflecteur 7 éléments (10M), pilotes et cinq directeurs.
Ne nécessite qu'un seul câble
coaxial Nécessite un rotor de service moyen/lourd
Self RF : 3 kW inclus
Disponibilité : 6 semaines
TRI16 15/10/20 BT | bande de 10 m | Portée de 15 m | Portée 20 m |
---|---|---|---|
Gain en dBi : (20 mètres du sol) |
16,0 | 15,5 | 14.6 |
Gagnez de l'espace libre en dBd : | 8.16 | 7,82 | 7.31 |

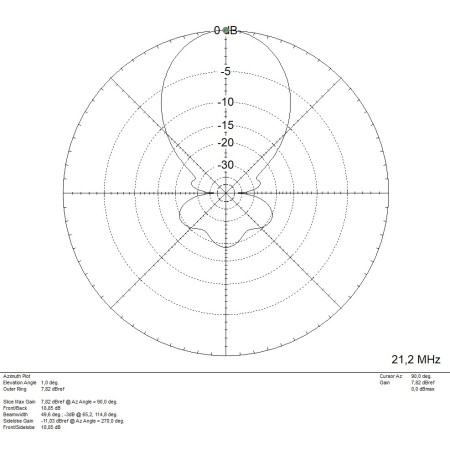

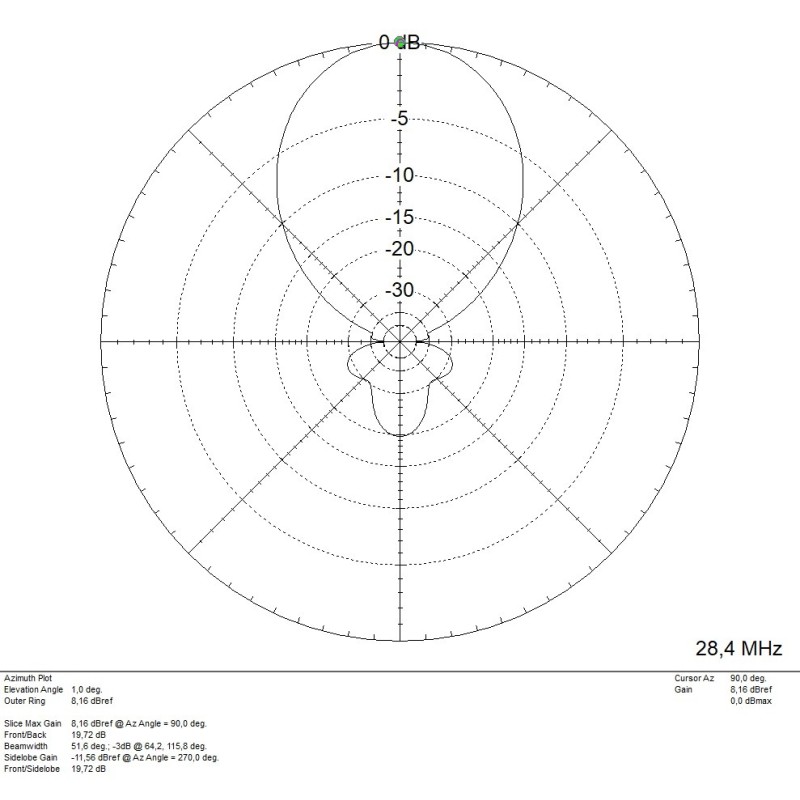

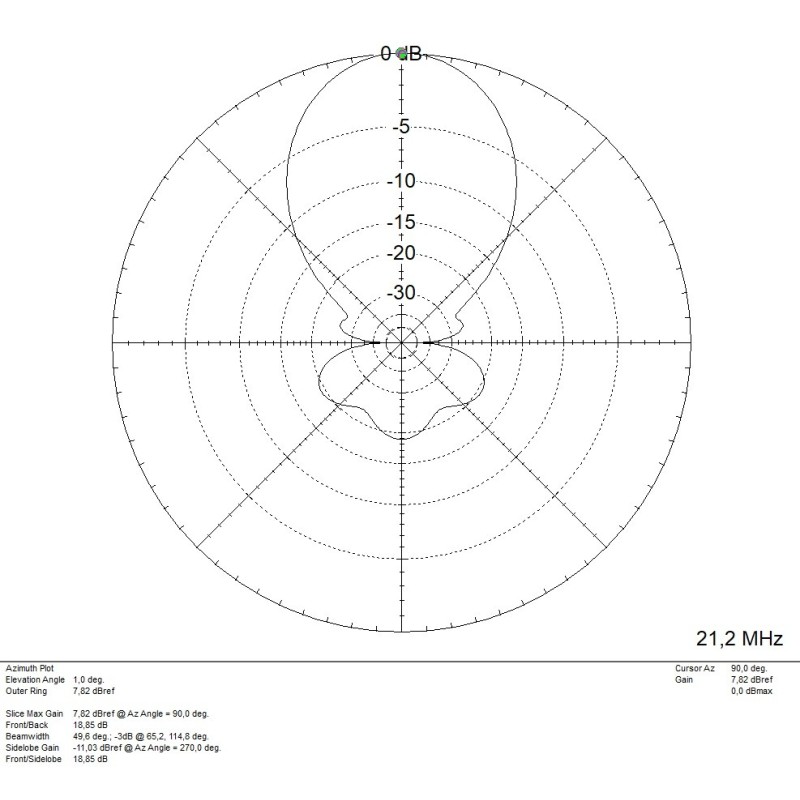

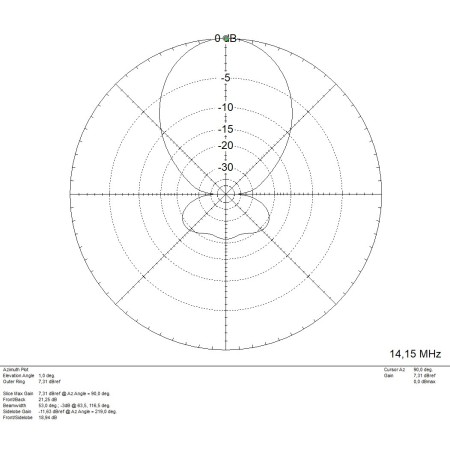

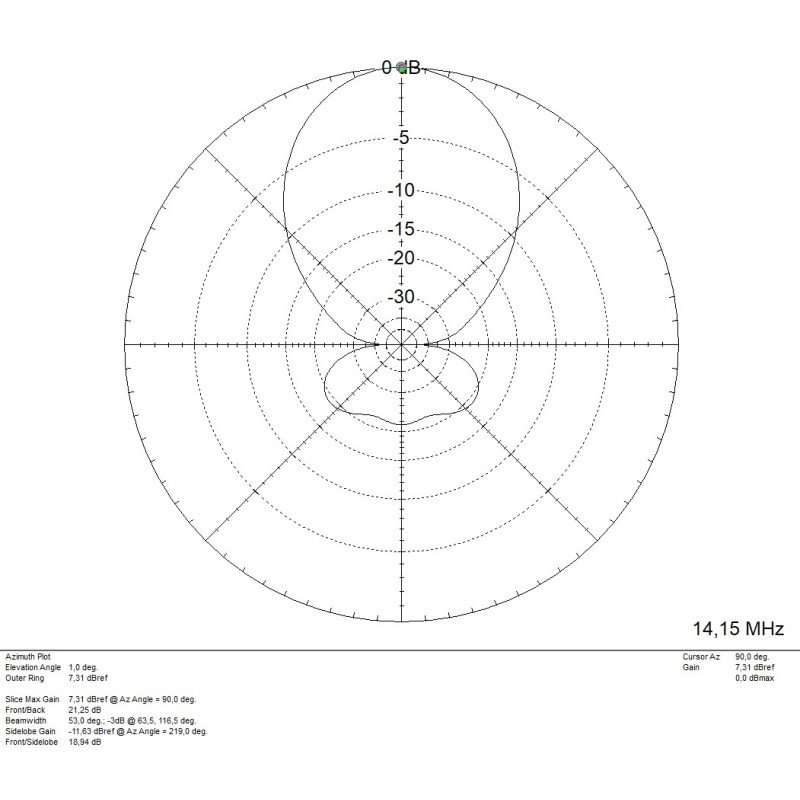

F/B : | 30 | 30 | 20 |
Éléments actifs : | 7 | 5 | 4 |
bande passante kHz ROS = 1,5:1 |
800 | 450 | 350 |

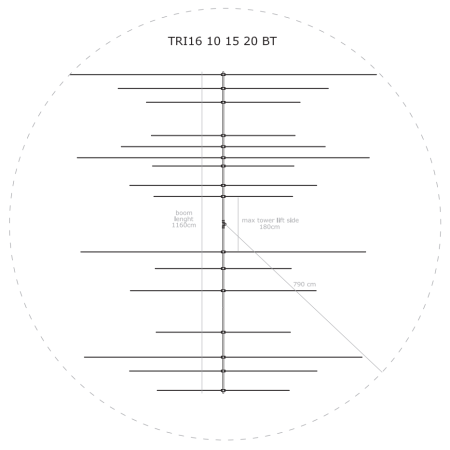

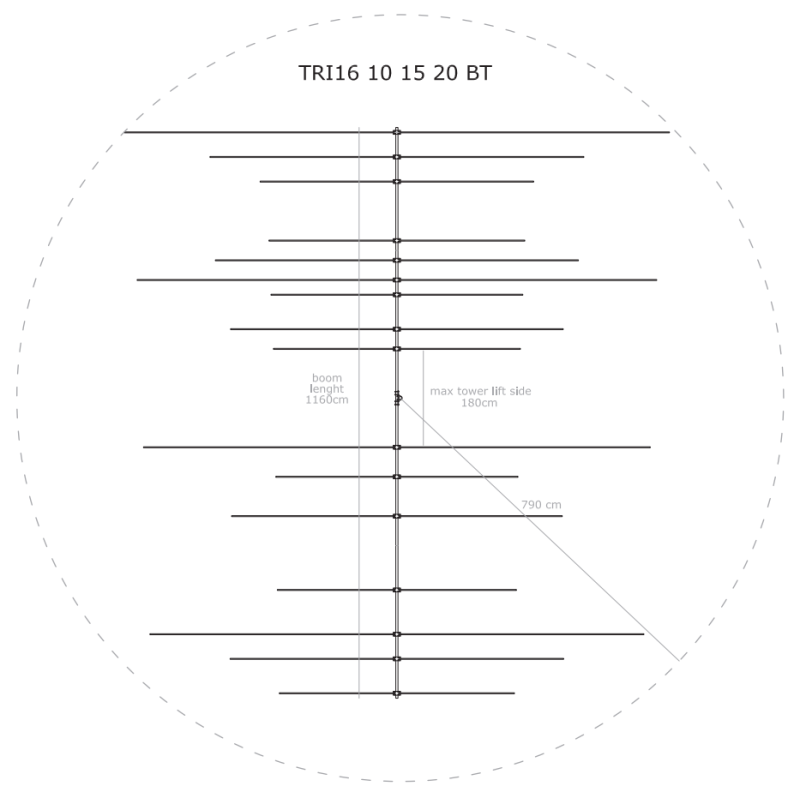

Longueur de bras: | 1160 cm/38 HUF | ||
Rayon de braquage : | 790 cm/25,90 HUF | ||
Lignes électriques requises : | 1 x 50 ohms | ||
Côté tour de levage maximum : | 180cm/5,90 pieds/td> |
Article le plus long : 1 108 cm/36,35 pieds
Puissance gérée : 10 kW
Surface au vent : 1,53 m²/16,46 pieds carrés
Charge de vent 130Km/h : 1243 N
Survie au vent* : 100 mph – 100 mph
Diamètre du pied/de l'arbre de la tour : 50/60 mm – 2/2,36 pouces (plus grand sur demande – à préciser sur le bon de commande)
Inductance RF : 3 KW inclus
Poids (hors emballage) : 90 Kg/198 lb
MATÉRIAUX UTILISÉS

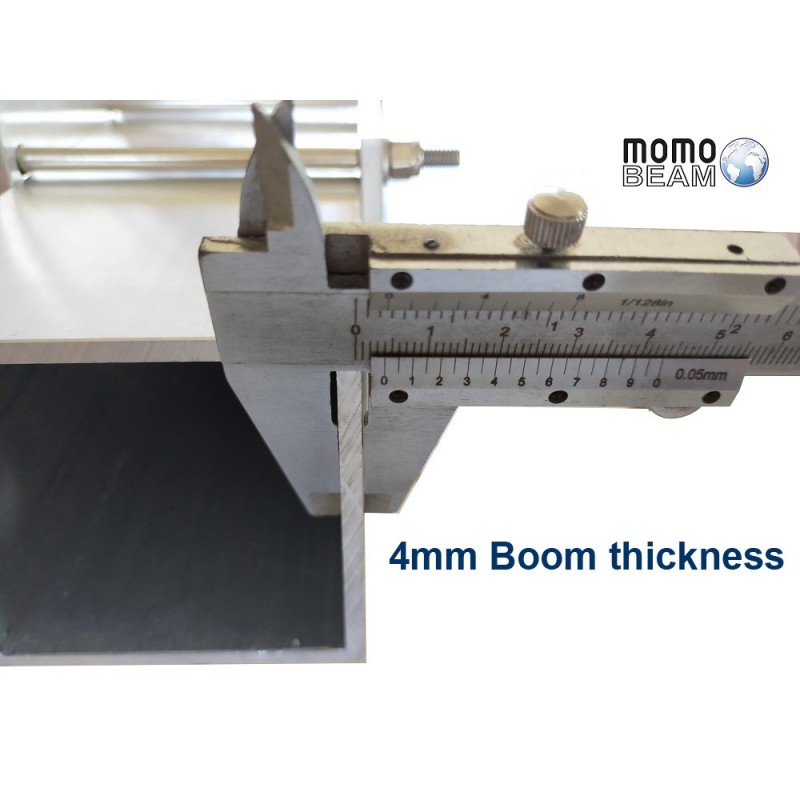

Tubes et plaques : alliage d'aluminium 6060T6
Quincaillerie : Acier inoxydable
pinces isolantes : polypropylène résistant aux UV
Manuel : anglais
* La capacité de survie au vent est la vitesse maximale du vent à laquelle l'antenne peut être soumise sans subir de déformations permanentes (calculée en l'absence de glace)
** Le starter RF Momobeam (offert en standard, évalué à 3 KW) est fabriqué à partir d'un câble coaxial diélectrique en téflon de haute qualité, à double blindage et à faible perte, avec un matériau de ferrite sélectionné de manière appropriée qui est enduit sur le câble qui, ensemble, créent un chemin à haute impédance pour RF, offrant une isolation élevée entre l'antenne et la ligne d'alimentation coaxiale.
Un connecteur femelle SO-239 est inclus pour une connexion pratique à la ligne électrique du client et à son connecteur mâle PL-259.
Les bobines RF nominales de 5 kW et 10 kW (achat en option) sont fabriquées dans les mêmes matériaux, sauf que le câble coaxial mesure 10 mm de diamètre.
La version 10KW utilise un connecteur de style DIN 7/16.
Fiche technique
