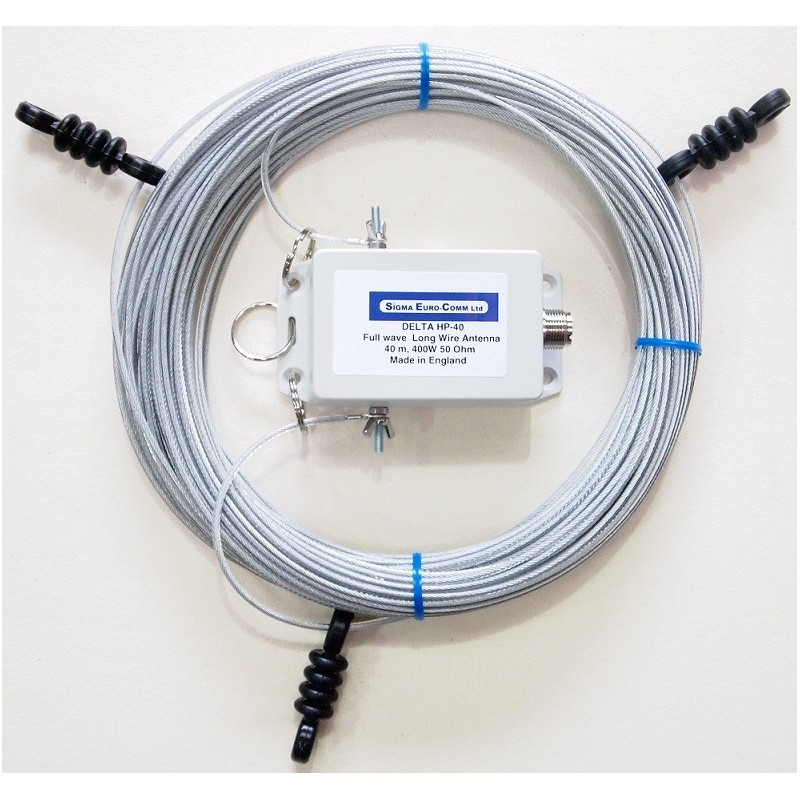

ANTENNES ECHO DELTA 40 Bandes de boucle 40, 15 et 28 mètres sans ATU

ANTENNES ECO DELTA BOUCLE 40 MÈTRES - boucle filaire à trois bandes

DELTA-40HP est une boucle pleine onde conçue pour fonctionner sur 40 m (7 MHz), 15 m (21 MHz) et 10 m (28 MHz) sans ATU et autres bandes avec ATU.

Il y a un balun 4:1 au point d'alimentation qui vous permet de l'alimenter directement avec un câble coaxial de 50 ohms - RG-213 ou Mini 8 sont probablement le meilleur, mais d'autres câbles coaxiaux de 50 ohms peuvent également être utilisés.

La boucle est livrée avec trois isolateurs pour fournir des points d'ancrage. Il peut être monté horizontalement ou verticalement.

Il peut également être configuré en carré (Quad) ou en triangle équilatéral (Delta).

Configuration DELTA.
Configuré comme une boucle delta ou un triangle équilatéral, s'il est disposé horizontalement, il conviendra aux contacts à courte et moyenne distance. Soi vertical ou presque vertical fournira un rayonnement angulaire faible optimal pour le DX longue portée dans le sens de la boucle (en regardant droit devant). Dans cette configuration il gagne 3,2dBd.

BOUCLE QUAD FULL WAVE Si elle est placée horizontalement, elle est utile pour NVIS et rapporte de l'argent. 2,8 dBd dans le sens vertical.

Configuré avec une pente de 45 degrés, il fournira un DX à faible angle.

Spécifications techniques:

Puissance maximale 500 W CW, 600 W PEP

Gain 3,2 dBd maximum

ROS

7,05 MHz 1,5:1

21,15 MHz 1,7:1

28,02 MHz 1,1:1

Taille totale de la boucle 40,56 m

Taille du côté du delta : 13,52 m

Taille du côté quad : 10,14 m

Fil radiant : Polyflex très résistant et anti-torsion

Balun de point d'alimentation 4:1 HP
