Antenne verticale Grazioli FE10V CB 5/8, 26-30 MHz, 7,63 m.
Ref: FE10V
230,00 €
Taxe inclu
Aucun avis pour le moment
- Renseignez-vous sur les délais de livraison
Aucun avis pour le moment

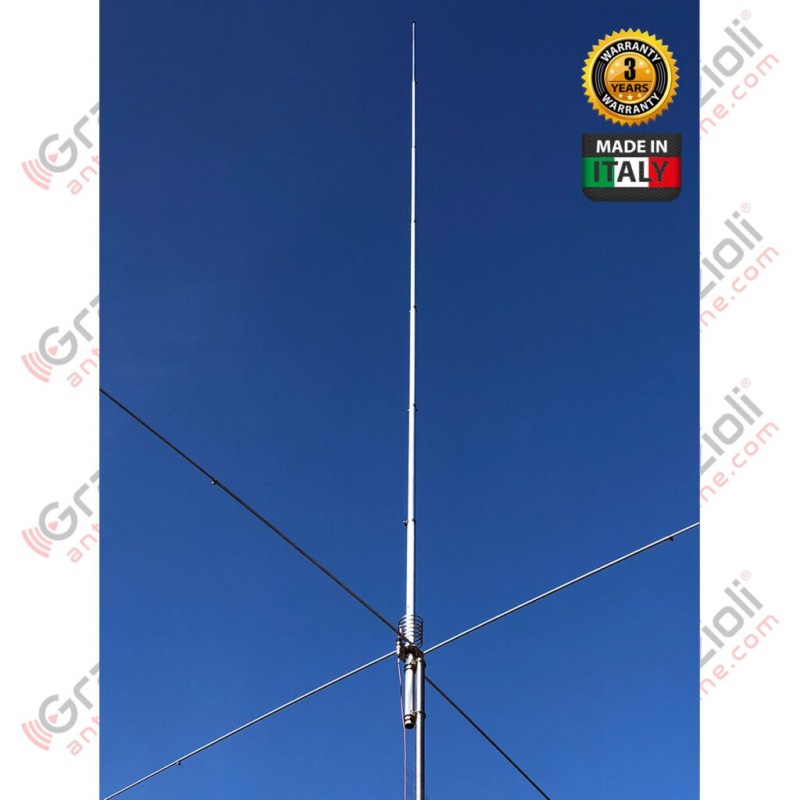

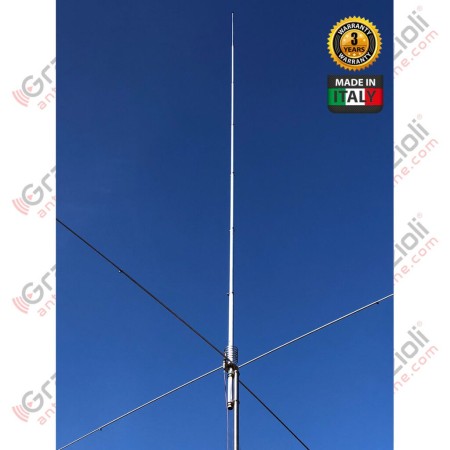

Antenne verticale 5/8λ
Réglable de 26 à 30 MHz
Alimenté à la base
Puissance d'entrée maximale : 5 kW
Hauteur totale : 7,63 m
Poids de l'antenne : 6 kg
Description
Grazioli FE10V est une antenne 5/8 λ pour la bande 10 ou 11m.
L'objectif était de construire une antenne extrêmement robuste et performante avec un faible angle de rayonnement capable de gérer une puissance extrêmement élevée (5 kW CW continu tout mode).
Le résultat est le FE10V, qui présente des caractéristiques uniques par rapport au marché actuel et rassemble toute notre expérience dans le secteur.
Matériaux et construction
Pour nos tubes, nous avons utilisé le meilleur matériau disponible pour la construction d'antennes ; Il s'agit de l'alliage d'aluminium, de magnésium et de silicium appelé AW6063-T66, trempé à l'état T-66. Il confère au stylet une résistance exceptionnelle, obtenue par extrusion puis étirage à froid.
Nos éléments tubulaires sont extrêmement précis sur les deux diamètres, ainsi que sur l'épaisseur de paroi, permettant un ajustement précis avec le moins de « jeu » entre les tubes.
Le « Ground Plane » est composé de 4 radiaux robustes « Full-Quarter Wave » de 2,7 m de long, réalisés en deux sections télescopiques avec fixation par sangle, de diamètre et d'épaisseur respectivement 13×1,25 mm et 10x1 mm.
Les radiaux sont fixés à la plaque de support au moyen de deux boulons en U et d'écrous autobloquants, dans la zone de fixation.
4 renforts en fibre de verre sont fournis qui, insérés dans la plus grande partie du tube, renforcent les joints et évitent l'écrasement.
Des choix techniques qui font la différence
Le plan de masse résonant « quart d'onde complet »
D'après nos simulations électromagnétiques validées également par des tests instrumentaux comparatifs, avec ce plan de masse, qui est d'ailleurs largement utilisé pour la plupart des antennes (des bandes HF à UHF) les performances en terme d'angle de rayonnement horizontal maximal ou de Take-Off sont nettement meilleures.
Nous avons comparé deux antennes 5/8 identiques :
un avec GP composé de 8 radiaux lambda 1/8 NON RÉSONANTS (environ 1,35 m de long)
et un avec un GP de 4 ¼ radiaux RÉSONANTS lambda (environ 2,7 m de long) dans les mêmes conditions d'installation.
Le résultat de nos tests est que la version avec 4 radiaux lambda ¼ RESONANT obtient toujours un angle de rayonnement maximal ou Take-Off d'environ 4° ou 5° inférieur. Cela se traduit par une amélioration significative des contacts DX longue portée.
D'après nos simulations électromagnétiques validées également par des tests instrumentaux comparatifs, avec ce plan de masse, qui est d'ailleurs largement utilisé pour la plupart des antennes (des bandes HF à UHF) les performances en terme d'angle de rayonnement horizontal maximal ou de Take-Off sont nettement meilleures.
Nous avons comparé deux antennes 5/8 identiques :
un avec GP composé de 8 radiaux lambda 1/8 NON RÉSONANTS (environ 1,35 m de long)
et un avec un GP de 4 ¼ radiaux RÉSONANTS lambda (environ 2,7 m de long) dans les mêmes conditions d'installation.
Le résultat de nos tests est que la version avec 4 radiaux lambda ¼ RESONANT obtient toujours un angle de rayonnement maximal ou Take-Off d'environ 4° ou 5° inférieur. Cela se traduit par une amélioration significative des contacts DX longue portée.

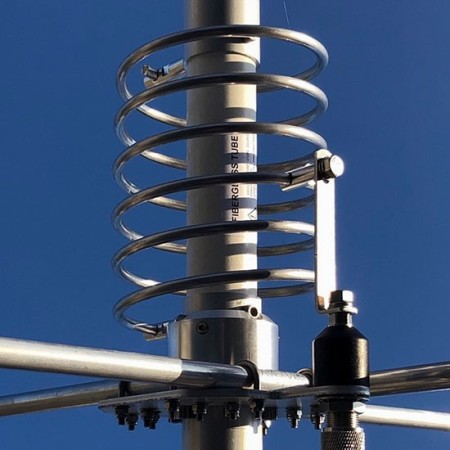

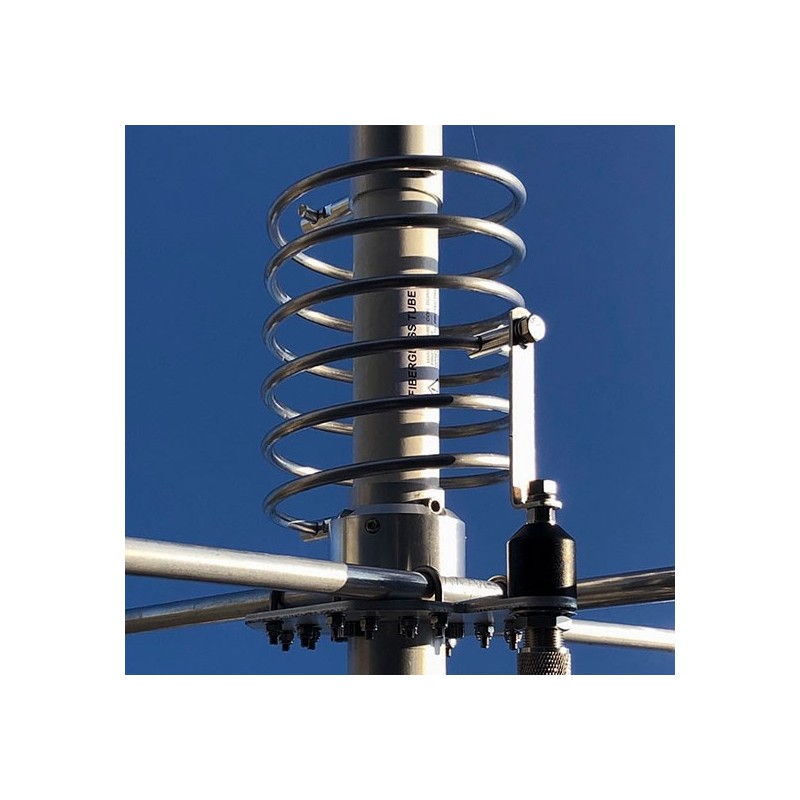

La bobine à « Q » élevé
La bobine joue un rôle fondamental dans l’adaptation d’impédance et le transfert RF maximal. Sa forme, donnée par le rapport longueur/diamètre, le pas entre les spires, le matériau et le diamètre du fil et la présence ou l'absence de noyaux métalliques à l'intérieur, déterminent son facteur de qualité « Q » (« Q » = Facteur de qualité).
En termes simples, plus le « Q » de la bobine est élevé, plus les pertes à haute fréquence sont faibles. Nous avons créé une bobine de taille généreuse suspendue dans l'air sans noyau métallique, avec un rapport L/D de 1,3 et des spires largement espacées, obtenant une valeur « Q » d'environ 2500 à une fréquence de 28MHz, lorsque les meilleures antennes concurrentes n'atteignent pas 1500.
Cela se traduit par une efficacité maximale et la capacité à gérer une puissance RF élevée. De plus, la bobine est directement connectée à la terre CC, ce qui réduit considérablement les perturbations atmosphériques et le bruit de fond.

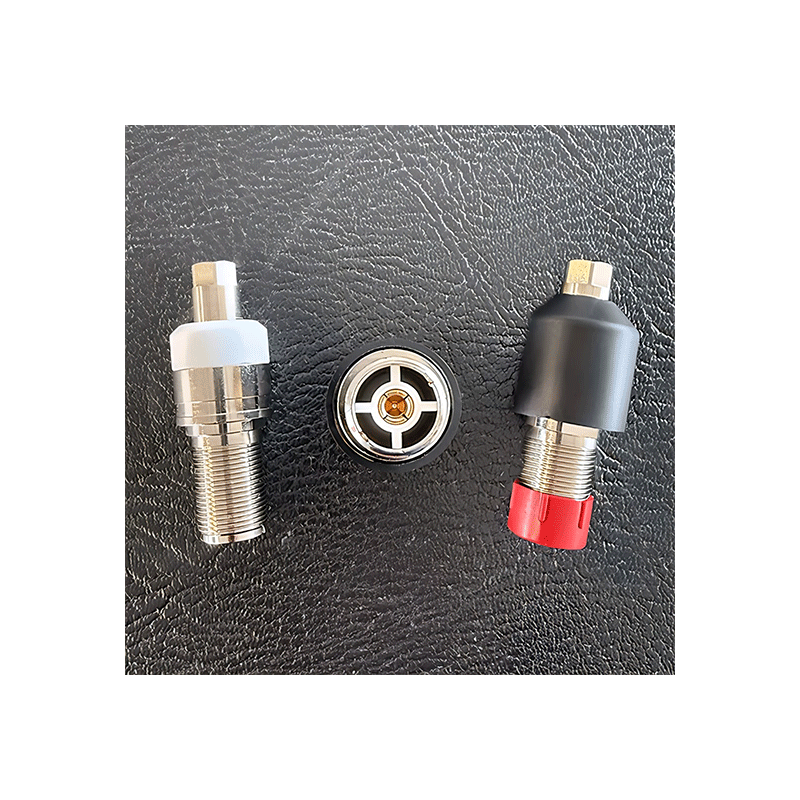

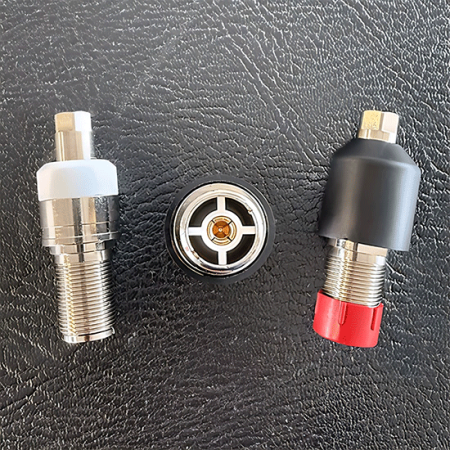

Le connecteur UHF
Le connecteur FE10V n'est pas un type commercial SO-239 tel qu'utilisé par la plupart des fabricants. Le connecteur a été conçu et fabriqué directement par nos soins, a une impédance réelle de 50 Ohm et peut être utilisé jusqu'à 500 MHz. L'objectif était de créer un connecteur fiable capable de gérer 5 kW CW en continu à 30 MHz.
Le corps est en laiton CW614N nickelé, tandis que la broche est plaquée en or 24 carats pour éviter l'oxydation et est équipée d'un isolant à 4 ailettes qui maintient son centrage et son élasticité, évitant les pertes de contact.
La partie isolante est réalisée en PTFE, l'un des meilleurs matériaux isolants pour ses propriétés électriques (faible constante diélectrique et facteur de perte réduit) et thermiques (température de fonctionnement de -100° à +260°) exceptionnelles. Enfin, le connecteur est protégé par un capuchon spécial en élastomère qui empêche l'infiltration d'eau et d'humidité.

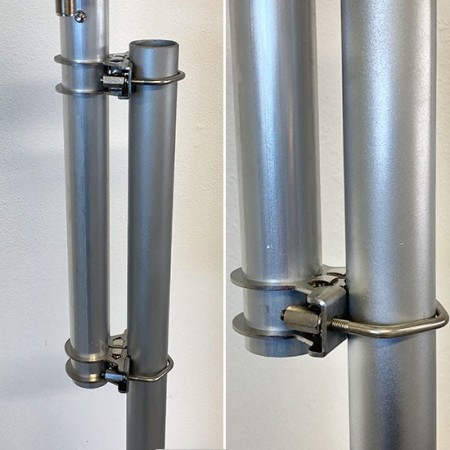

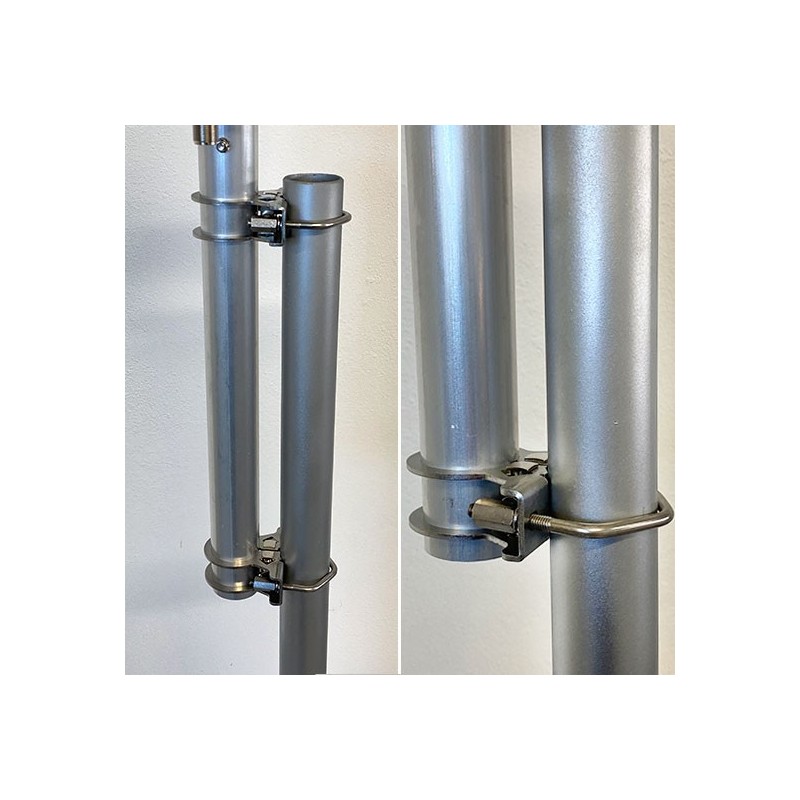

Le support d'ancrage
Fabriqué en acier inoxydable AISI304 de 2,5 mm d'épaisseur. Il est fixé au tube d'antenne à l'aide d'un système de verrouillage par serre-câble, créant ainsi un verrouillage mécanique extrêmement robuste.
La fixation au mât est réalisée avec des boulons en V M6 en AISI304 et des écrous de colonne pour faciliter le serrage.
FE10V
Fiche technique
- Mpn
- FE10V
- Gars
- Verticale
- Caractéristiques
- 5/8, 26-30 MHz, 7,63 m.
- Marque compatible
- Generico
- Sous-catégories
- C.B. Base
HF Verticali
Références spécifiques
- Numéro de pièce fabricant
- FE10V
