Antenne colinéaire verticale Grazioli G-MAX 27-28,5 MHz, 5 kW, hauteur 10,85 m

Pour nos tubes, nous avons utilisé le meilleur matériau disponible pour la construction d'antennes ; Il s'agit de l'alliage d'aluminium, de magnésium et de silicium appelé AW6063-T66, trempé à l'état T-66. Il confère au stylet une résistance exceptionnelle, obtenue par extrusion puis étirage à froid.
Nos éléments tubulaires sont extrêmement précis sur les deux diamètres, ainsi que sur l'épaisseur de paroi, permettant un ajustement précis avec le moins de « jeu » entre les tubes.
Le « Ground Plane » est composé de 4 radiaux robustes « Full-Quarter Wave » de 2,7 m de long, réalisés en deux sections télescopiques avec fixation par sangle, de diamètre et d'épaisseur respectivement 13×1,25 mm et 10x1 mm.

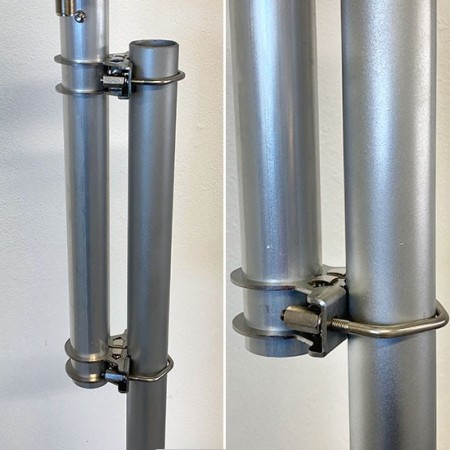

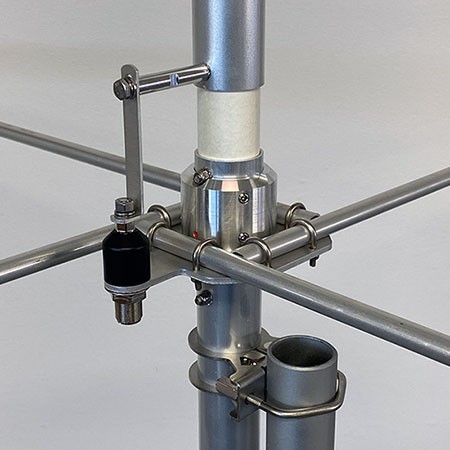

Les radiaux sont fixés à la plaque de support au moyen de deux boulons en U et d'écrous autobloquants ; 4 renforts en fibre de verre sont prévus dans la zone de fixation pour renforcer les joints et éviter l'écrasement.

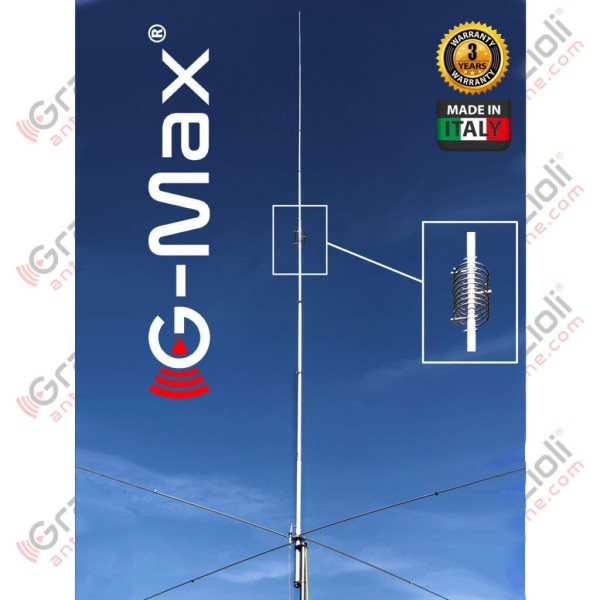

Grazioli « G-Max » est une antenne verticale à plan de sol colinéaire à gain élevé, le stylet est constitué de deux sections distinctes alimentées en phase via une bobine en aluminium spéciale positionnée de manière appropriée sur le stylet.
L'alimentation est directe et se fait dans la partie inférieure du stylet qui a une longueur d'environ 1/4λ, donc via la bobine de rephasage le signal RF alimente également en phase la partie supérieure qui a une longueur d'environ 5/8λ.
Le résultat est que l'ensemble du stylet de 10,3 m de long rayonne en phase avec un gain de près de 6 dBi et un angle de rayonnement très faible (généralement environ 8°).
Le plan de masse est résonant avec des radiales « Full Quarter Wave » qui améliorent encore ses performances et réduisent encore l'angle de rayonnement.
Construite sur la mécanique du FE10V désormais éprouvé, cette antenne présente des performances exceptionnelles comparables ou supérieures à une Yagi à 2 éléments, mais avec l'avantage que G-Max est omnidirectionnel.
REMARQUE : Fourni avec une cinquième roue à 3 attaches pour le renforcement que nous recommandons toujours d'installer.
