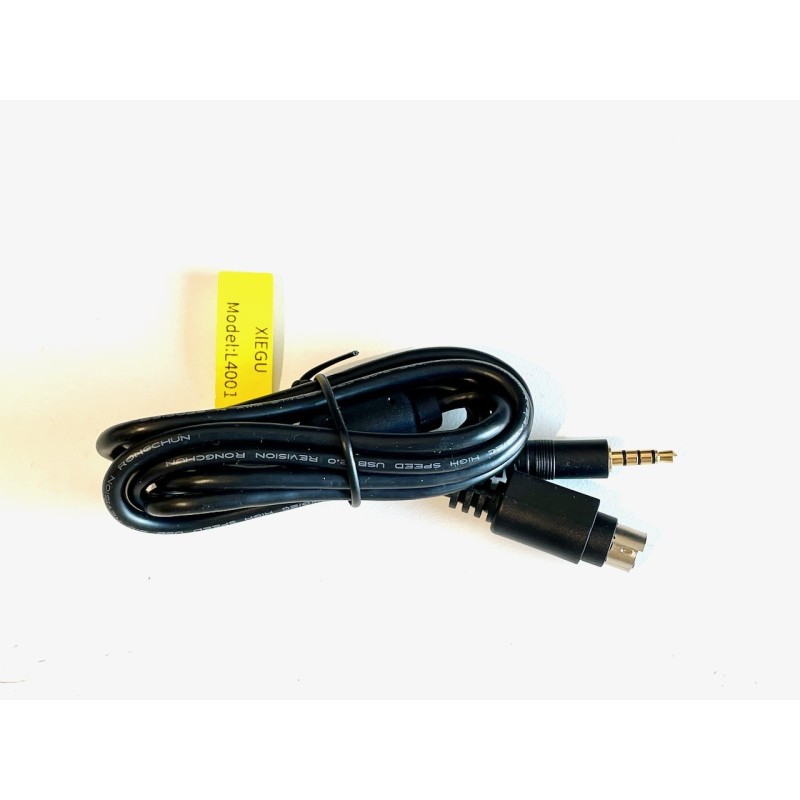

Xiegu L4001 Steuerkabel für Xiegu XPA125B und X6100 Verstärker

Ref: L4001

Sofort verfügbar
18,00 €
Steuern inklusive
rating Keine Bewertung im Moment
Der Versand erfolgt in der Regel innerhalb von 24 Stunden.

Menge

Guarantee safe & secure checkout

Der Xiegu CN-20 ist ein Adapter zum Anschluss des Xiegu XPA125/XPA125B an den Yaesu FT-817/818.

- Der Adapter verbindet und konvertiert die PTT-Leitung, ALC und Banddaten des Transceivers, um mit dem XPA125B zu arbeiten. Der Verstärker folgt der PTT des Transceivers, schützt sich mithilfe der ALC-Rückkopplungsschleife vor Übersteuerung und wählt bei Aktivierung automatisch das vom Transceiver abgestimmte Band.

Bitte beachten Sie, dass der automatische Modus nicht aktiviert ist. Xiegu wird diese Funktion möglicherweise in Zukunft per Firmware-Update aktivieren.

- Wird mit Verkabelung zwischen der Leistungsstufe und dem Minidin CN-20- und FT-817/818-Kabel geliefert.

- Verbindungsanleitung (KLICKEN Sie im Abschnitt „Technische Details“ auf „Xiegu CN-20 Adapter-Handbuch“, um das vollständige Handbuch herunterzuladen)

- Notiz:

1. Im manuellen Modus müssen Sie das Frequenzband von XPA125B manuell auf das aktuelle Arbeitsfrequenzband von FT-817 umschalten;

2. Nicht-Amateur-Frequenzbänder können nicht übertragen werden;

Hinweis: Beschreibung der Verbindung zum automatischen Modus: (Derzeit ist der automatische Modus nicht aktiviert. Xiegu wird diese Funktion möglicherweise in Zukunft per Firmware-Update aktivieren.)

Basierend auf der Verbindung im manuellen Modus wird die 3,5-mm-Stereoleitung in den „TO XPA125B COMM“-Anschluss des CN-20 und das andere Ende in den COMM-Anschluss des XPA125B eingesteckt.

Der CN-20 passt das PTT-Signal des FT-817 an und passt das vom Funkgerät übertragene ALC-Signal an. Die Ausgangsleistung des XPA125B kann automatisch vom FT-817 gesteuert werden.

Erhalten Sie Verstärkung und Leistungskontrolle. --- --- --- ---

Der Xiegu CN-20 ist ein Adapter zum Anschluss des Xiegu XPA125/XPA125B an den Yaesu FT-817/818. Der Adapter verbindet und wandelt die PTT-Leitung, ALC und Banddaten des Transceivers um, um mit dem XPA125B zu funktionieren.

Der Verstärker folgt der PTT des Transceivers, schützt sich mithilfe der ALC-Rückkopplungsschleife vor Übersteuerung und wählt bei Aktivierung automatisch das vom Transceiver abgestimmte Band.

Kommt mit Verkabelung zwischen Leistungsstufe zu CN-20 und Minidin-Kabel zu FT-817/818.

Verbindungsanleitung

1. Stecken Sie die 8-polige Leitung in den „FORM FT-817“-Anschluss von CN-20 und das andere Ende in den ACC-Anschluss von FT-817.

2. Stecken Sie das 6-polige Kabel in den „TO XPA125B ACC“-Anschluss von CN-20 und das andere Ende in den ACC-Anschluss von XPA125B. Sobald die Verbindung im manuellen Modus abgeschlossen ist, beachten Sie bitte Folgendes:

1. Im manuellen Modus müssen Sie das Frequenzband von XPA125B manuell auf das aktuelle Arbeitsfrequenzband von FT-817 umschalten;

2. Nicht-Amateur-Frequenzbänder können nicht übertragen werden;

Was ist in der Box?

1 CN-20

1 Kabel

L4001
25 Artikel

Technische Daten

Mpn
L4001
Kerl
Cavi programmazione & CAT control
INTERFACCIA CONTROLLO PA
Kompatible Marke
Generico
Unterkategorien
Cavi programmazione & CAT control
