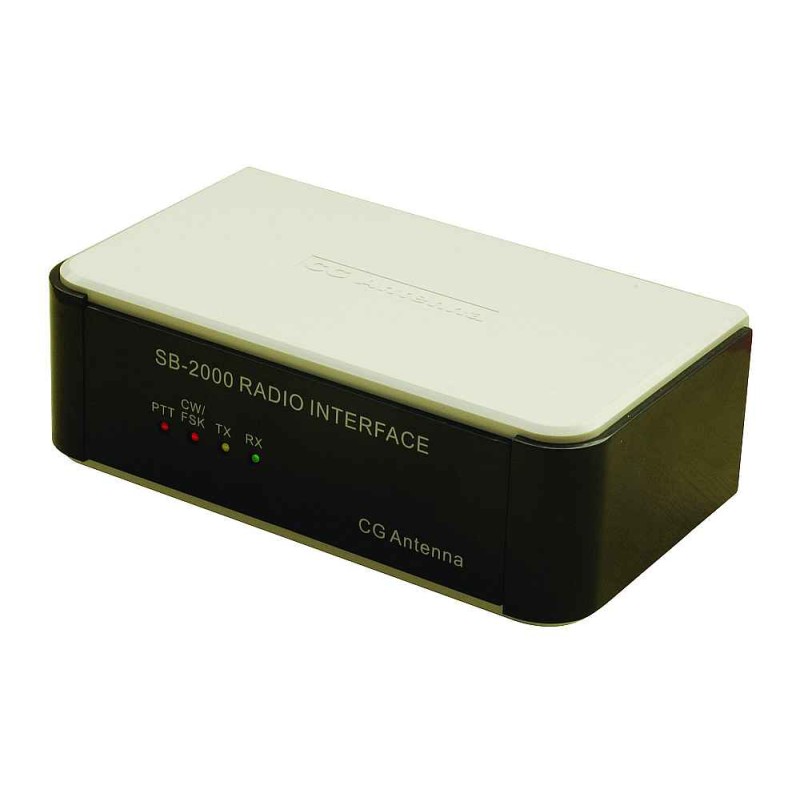

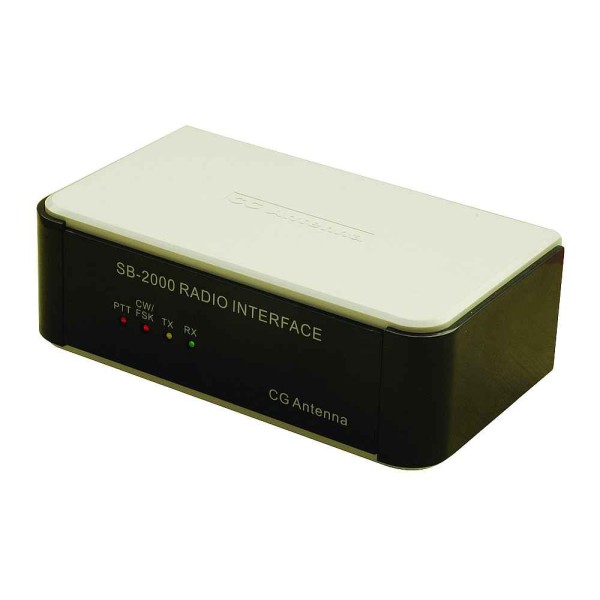

SB-2000 MKII USB – NEUES Audio-Interface und Cat-Steuerung

Ref: SB2000MKII

Sofort verfügbar
82,50 €
Steuern inklusive
rating Keine Bewertung im Moment
Der Versand erfolgt in der Regel innerhalb von 24 Stunden.

Menge

Guarantee safe & secure checkout

SB-2000 MK2 USB-Funkschnittstelle + Kabel Anschluss Ihrer Wahl für Ihr Gerät

SB-2000 Mk2: Soundkarte und CAT-Interface mit USB-Steuerung
Das SB-2000 Mk2 ist eine erschwingliche Schnittstelle für Transceiver mit USB-Anschluss (Full-Speed-USB 1.1 und USB 2.0 werden unterstützt). Es ist kein serieller oder paralleler Anschluss an Ihrem Computer erforderlich. Der SB-2000 enthält eine Steuer-CAT-Schnittstelle für den Transceiver (inkl. PTT, FSK a CW) sowie eine Soundkartenschnittstelle für digitale Modi wie z RTTY, PSK32, SSTV, FAX usw. (über die Soundkarte Ihres Computers).

Die neue „Mk2“-Version der SB-2000-Schnittstelle unterstützt jetzt zwei Ports virtuelle Serien! Dies ist sehr nützlich, da nicht alle Programme dafür Computer sind in der Lage, gemischte Funktionen wie PTT und CW zu unterstützen CAT am selben seriellen Port. Mit der neuen Version stehen Ihnen zwei serielle Schnittstellen zur Verfügung virtuelle Ports, einer für PTT und CW/FSK und ein weiterer Port für die CAT-Steuerung

Alle Signale sind optisch oder mit Transformatoren isoliert. Ernährung erfolgt über die USB-Leitung vom Computer aus. Im Lieferumfang enthalten ist eine CD mit USB-Treibern für Windows 2000, XP, Vista und Win7. Mac OS werden direkt unterstützt und erfordern keine Treiberinstallation.


Abmessungen 130x75x45mm.

Kabelsätze sind separat erhältlich Alle für die Verbindung erforderlichen Kabel (CAT und Daten zum Radio, USB und Audio zum Computer).

Das SB-2000 Mk2 verfügt über einen RS-232-zu-USB-Pegelkonverter, der dies ermöglicht die Verwendung von Funk mit RS-232-Schnittstelle (FT-1000, FT-2000, FT-450, FT-950, usw.) Die Funkverbindung erfolgt mit einem Multikabel, das ebenfalls im Lieferumfang enthalten ist das CW-Signal. Die CAT-Schnittstelle funktioniert bis max. Geschwindigkeit von 19200 Baud.

Notiz zur Verwendung des SB -2000 mit dem Icom IC -7000:
Das Kabel ACC-103 verfügt über eine interne Brücke dazwischen die Codierzeilen für FSK und CW . Das ermöglicht das Codieren mit nur einem RTS-Signalleitung , z funktioniert sehr gut mit IC -706, IC -7200, usw. Aber mit dem IC-7000 ein Strom hoch erscheint ​ diese Zeilen . Der Effekt ist dieser Der Lüfter startet kurz darauf nachdem Sie das Kabel angeschlossen haben. In seltenen Fällen Fälle könnte der IC -7000 sein beschädigt .

Schnelle Lösung : Schließen Sie den CW- Stecker nicht an von SB- 2000 bis I C -7000. Es macht es unbrauchbar die Schnittstelle für die Telegrafie . Andere Modi , wie PSK31 , RTTY usw. sind nicht interessiert .

Notiz : Einige Radios , die HF unterstützen und VHF ( z. B. IC -746, IC-7400 ) verfügen über Leitungen separate PTT für HF ( HSEND) und UKW ( VSEND). SB -2000-Schnittstellen verfügen nur über Leitungen HSEND , also ohne Änderungen sind nur nutzbar in HF . Zur Nutzung der Schnittstelle auch in VHF / UHF , Du musst den Stecker wechseln Funk- oder Line- Schnittstelle HSEND und VSEND gleichzeitig (Brücke zwischen HSEND und VSEND ). Der Funkgeräte wie das IC- 706Mk2G und IC -7000 haben den Bedarf? Von eine Stimme haben Menü im HSEND- Modus gibt auch den Tx ein VHF und UHF .

SB-2000-Benutzerhandbuch

Neu SB-2000-Treiber (XP, Vista und Windows 7, 7-64)

ACC-101 Yaesu-Desktop

FT-1000MP (MK-V, MK-V-Feld), FT-2000, FT-9000 (DX)

ACC-102 ICOM-Desktop

IC-746, IC-7400, IC-756, IC-7600, IC-7700, IC-7800

ACC-103 ICOM mobil

IC-703, IC-706(MK2, MK2G), IC-718, IC-78, IC-7000, IC-7200

ACC-104 Yaesu MDIN COM

FT-450, FT-950

ACC-105 Yaesu MDIN

FT-100(D), FT-817, FT-857(D), FT-897(D)

ACC-106 Kenwood 13DIN

TS-570, TS-2000

ACC-107 Kenwood MDIN

TS-480(SAT, HX)


Merkmale

  • Verbinden Ihren Computer mit USB-Anschluss. Kein serieller oder paralleler Anschluss erforderlich

Der größte Teil des Radios Programme basieren auf der seriellen COM-Schnittstelle des PC-Computers.

Aber das Meiste Die neuesten PC-Computer verfügen nicht über einen seriellen Anschluss.

  • USB zur UART-Brücke durch FT232-Einzelchip. USB 2.0-kompatibel. Vollgas.

Um kompatibel zu sein Mit dem alten Radioprogramm müssen wir immer noch die serielle Schnittstelle verwenden. Das ist Warum wir uns für die Verwendung einer USB-zu-UART-Brücke entschieden haben, die den USB-Anschluss in einen seriellen Anschluss umwandelt. FT232R ist eine sehr zuverlässige Industrie-Single-Chip-USB-zu-UART-Brücke.

  • KATZE, CI/V-Controller und Audio-Transformator sind miteinander kombiniert.

Nicht anspruchsvoll Softwareeinstellungen. Sehr übersichtliche Bedienung über die erreichbare Einstellung auf dem Bedienfeld. Es unterstützt CAT mit RS232-Protokoll. Es ist also mit den neuesten Versionen kompatibel Transceiver.

  • Vollständig Isolation zwischen Computer und Radiosender.
    • Optisch Isolierung für digitale Signale.
    • Audio Signalisolierter 1:1-Transformator. Es verfügt über eine interne statische Isolierung. Exzellent EMV (Elektromagnetische Verträglichkeit)
  • Betrieben über USB-Stromversorgung des Computers. Keine zusätzliche Leistung erforderlich.

Wenn du Wenn Sie auf Ihrer Expedition oder Ihrem Mobilgerät unterwegs sind, werden Sie keine zusätzlichen Power-Kopfschmerzen haben SB-2000. Es nutzt den Strom über den USB-Anschluss Ihres Computers.

  • Sehr kompakte Größe, leicht zu tragen.

    Gewicht weniger als 400 Gramm. Nur im Taschenformat.
  • Liefern mit komplettem Zubehör.

Es kommt mit USB-, CAT- oder CI/V-, Daten- und Audiokabeln.

SB-2000USB Funkschnittstelle

Merkmale

  • Verbinden Ihren Computer mit USB-Anschluss. Kein serieller oder paralleler Anschluss erforderlich

Die meisten davon Radioprogramme werden auf der Grundlage der seriellen COM-Schnittstelle eines PCs erstellt. Aber das Meiste Die neuesten PC-Computer verfügen nicht über einen seriellen Anschluss.

  • USB zur UART-Brücke durch FT232-Einzelchip. USB 2.0-kompatibel. Vollgas.

Um kompatibel zu sein Mit dem alten Radioprogramm müssen wir immer noch die serielle Schnittstelle verwenden. Das ist Warum wir uns für die Verwendung einer USB-zu-UART-Brücke entschieden haben, die den USB-Anschluss in einen seriellen Anschluss umwandelt. FT232R ist eine sehr zuverlässige Industrie-Single-Chip-USB-zu-UART-Brücke.

  • KATZE, CI/V-Controller und Audio-Transformator sind miteinander kombiniert.

Nicht anspruchsvoll Softwareeinstellungen. Sehr klare Bedienung über die erreichbare Einstellung der Steuerung Panel. Es unterstützt CAT mit RS232-Protokoll. Es ist also kompatibel mit dem die neuesten Transceiver.

  • Vollständig Isolation zwischen Computer und Radiosender.
    • Optisch Isolierung für digitale Signale.
    • Audio Signalisolierter 1:1-Transformator. Es verfügt über eine interne statische Isolierung. Exzellent EMV (Elektromagnetische Verträglichkeit)
  • Betrieben über USB-Stromversorgung des Computers. Keine zusätzliche Leistung erforderlich.

Wenn du Wenn Sie auf Ihrer Expedition oder Ihrem Mobilgerät unterwegs sind, werden Sie keine zusätzlichen Power-Kopfschmerzen haben SB-2000. Es nutzt den Strom über den USB-Anschluss Ihres Computers.

  • Sehr kompakte Größe, leicht zu tragen.

    Gewicht weniger als 400 Gramm. Nur im Taschenformat.
  • Liefern mit komplettem Zubehör.

Es kommt mit USB-, CAT- oder CI/V-, Daten- und Audiokabeln.


Funktionen

SB-2000-Links Ihr Funkgerät mit dem Computer.

  • Kontrolle Funkbetrieb über CAT, CI/V.

Du kannst Überprüfen Sie, ob Ihr Radio das CAT- oder CI/V-Protokoll von Ihrem Computer unterstützt.

  • Arbeiten RTTY, PSK31, SSTV, FAX usw. Digitalmodus.

Von deiner Computer können Sie den Digitalmodus mit der richtigen Software problemlos bedienen. Verwandeln Sie Ihr Computer in ein professionelles, teures DTE verwandeln.

  • Übertragen und CW empfangen.

Wenn du Möchten Sie entspannt CW betreiben, können Sie wählen, ob Sie Software zum Senden oder Empfangen verwenden möchten CW. Verwenden Sie Ihre Computertastatur anstelle des Paddles oder der Direkttaste. Lesen Sie alles, was Sie erhalten haben Morsecode von Ihrem Computerbildschirm.

  • Unterstützung ECHOLINK zur Steuerung der Fernstation.
  • Aufzeichnen Ihre SSB-Sprachsitzung.
  • Unterstützung FSK-Operationen.

SB-2000 Benutzerhandbuch

Neu SB-2000-Treiber (XP, Vista und Windows 7, 7-64, 8, Windows 10)

Einsatzbereit Kabelliste

SB-2000 DB-25 Steckerdefinition

Diagramm .

RS Senden/Empfangen
TX/RX-Funktion (vom Computer) im RS-232-Protokoll. Es ist Wird von Yaesu oder Kenwood für die CAT-Rig-Steuerung im RS-232-Protokoll verwendet.

Senden/Empfangen
TX/RX-Funktion (vom Computer) im TTL-Protokoll. Sowohl CI/V als auch CAT verwenden Sie auf diese Weise.

RTS/DTR
Ausgangskontrolle. Für die meisten Amateurfunk-Softwareeinstellungen wird RTS verwendet für PTT und DTR wird für CW/FSK verwendet.

AF IN/OUT (Computer-Soundkarte basierend)
AF IN ist der Ton vom Transceiver. AF OUT ist das Audio zum Transceiver.

SB2000MKII
10 Artikel

Technische Daten

Mpn
SB-2000MKII
Kerl
Interfacce per modi digitali
Kompatible Marke
Generico
Unterkategorien
Interfacce per modi digitali

Besondere Bestellnummern

ean13
0644730926454
