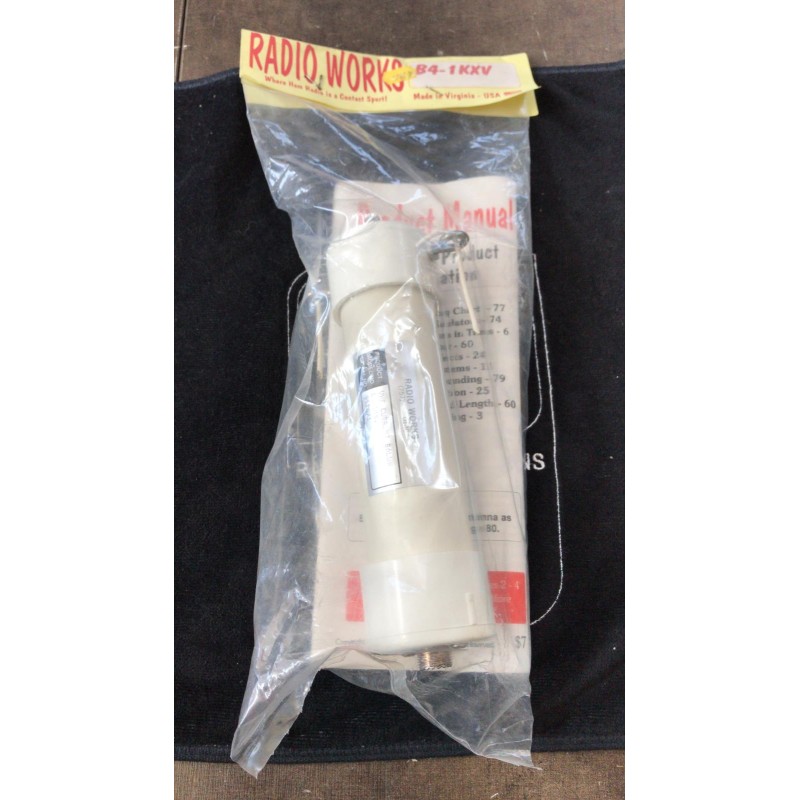

RADIO WORKS B4-1KXV HF-VHF 4:1 STROMBALUN
Ref: B4-1KXV
Sofort verfügbarRADIO FUNKTIONIERT B4-1KXV
HF-VHF-BALUN IN 4:1-STROM
Typ: Strombalun
Verhältnis: 4:1
Bandbreite: 21 - 144 MHz
Kopplungskoeffizient: 99+ %
Leistungsverlust in dB, entsprechend: < ,1 dB
Sättigungsbeständiger Kern: Gut
Interne Übertragungsleitung Z: 50 Ohm
Kern: Ferrit
LC-Vergütung: Nein
Nennleistung bei 21 MHz: 2 KW
@ 50 MHz: 1 kW
Ausgangsbilanz: sehr gut
Toleranz gegenüber Lastschwankungen: ausgezeichnet
Eingangsanschluss: SO-239
Ausgangsanschluss: SO-239
Ringschrauben zur Drahtbefestigung: Ja
Abmessungen: 7 cm x 20 cm
Gewicht (ungefähr): 400 gr
Setzen Sie den Standard für VHF-Baluns
* Ein echter 4:1-Strombalun
* Zweiadriges, kreuzgekoppeltes Design.
* Gute Ausgangsbilanz.
* Spezialferrite für hohe Frequenzen + 6 und 2 m
* Teflon-Komponenten.
* Große Bandbreite mit sorgfältig kontrollierten Reaktanzeigenschaften.
* Die gleiche erstklassige Konstruktion wie alle HF-Baluns der „B“-Serie. Gemacht, um jahrelang zu halten.
* Der ursprüngliche VHF 4:1-Strombalun, der die gleiche Technologie wie der unglaubliche B4-2KX-Präzisions-HF-Balun verwendet.
Bei VHF-Frequenzen ist es schwierig, einen 4:1-Balun zu bauen, der realistische Betriebsumgebungen toleriert, in denen nicht übereinstimmende Lasten häufig vorkommen. Sofern ein Balun nicht sehr sorgfältig konstruiert ist, ist mit einem schlechten Gleichgewicht zwischen Leistung und Kernsättigung zu rechnen. Bei UKW-Frequenzen treten neue Probleme auf. Übertragungsleitungen müssen hinsichtlich der Wellenlänge sehr kurz sein, spezielle Ferrite verwenden und über einen sehr weiten Frequenzbereich wirksam sein. Jedes Konstruktionsdetail muss sorgfältig spezifiziert werden, damit jeder Balun wie spezifiziert funktionieren soll. Mit dem B4-1KXV haben wir alle Erwartungen erneut erfüllt und übertroffen. Derzeit kenne ich keinen anderen 4:1-VHF-Strombalun auf dem Markt und schon gar keinen mit den Eigenschaften des B4-1KX.
Der Balun vom VHF-Typ B4-1KXV eignet sich für alle Anwendungen, die einen 4:1-Präzisionsbalun erfordern. Er kann mit einigen Arten von OCFs, gefalteten Dipolen, gefalteten Monopolen oder allen Anwendungen verwendet werden, die eine unsymmetrische in eine symmetrische Transformation von 50 auf 200 Ohm erfordern.
