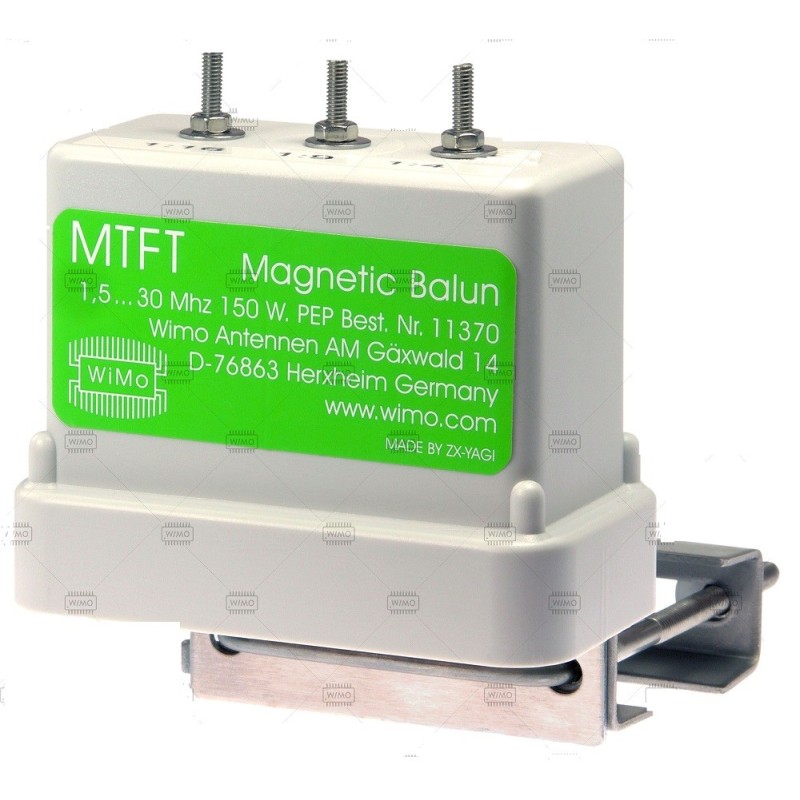

MTFT MULTI – Magnetischer Balun 1:4, 1:9 und 1:16. Wasserdichte Version für die Mastmontage

Ref: MTFT-MULTI

Letzte Artikel auf Lager
93,00 €
Steuern inklusive
rating Keine Bewertung im Moment
Der Versand erfolgt in der Regel innerhalb von 24 Stunden.

Menge

Guarantee safe & secure checkout

MTFT MULTI Magnetischer Balun für lange Zeit Drahtverhältnisse 4:1, 9:1 und 16:1

Wasserdichte Ausführung zur Mastmontage. max. 60 mm

3 Steckdosen 4,9 und 16 mit 1.300 Watt

Gehen Sie mit nur wenigen Metern Leine in die Luft..!
Es kann effizient genutzt werden auf 150 MHz reduziert

Funktionsprinzip:
Normalerweise können interne oder externe Tuner funktionieren in einem begrenzten Impedanzbereich. Eine Kopplung mit ist nicht möglich aufgrund seiner hohen Impedanz ein kurzer Draht (kurz im Vergleich zur Wellenlänge).
Außerdem befindet sich das Kabel normalerweise außen, während sich der Tuner innen befindet zur Station und können nicht mit Koaxialkabeln miteinander verbunden werden...In diesen In einigen Fällen könnte uns ein Tuner wie der von SGC helfen – aber in welchem Umfang Preis! Es gibt günstigere Alternativen.

Der MTFT MULTI ist ein Transformator mit drei Übersetzungsverhältnissen 4:1 9:1 16:1. Es wird weniger die hohe Impedanz eines kurzen Drahtes in einem Bereich, der dann abgestimmt werden kann von einem gängigen Tuner. Der Balun muss direkt am Antennenanschluss platziert werden drehen; Verwenden Sie auf keinen Fall ein Koaxialkabel zur Stromversorgung. Die MTFT ist Wenn das Gerät dann über ein Koaxialkabel mit dem Tuner verbunden wird, beträgt das VSWR weniger als 3:1. und die Verluste werden gering sein.

Die Antennenlänge muss mindestens 6m betragen. Der Erdungsanschluss muss vorhanden sein Gut, die Masse muss mit einer Klemme mit der Masse des PL verbunden werden, nicht mit der Isolierbehälter. Wenn die Masse zum Balun nicht verfügbar ist, zumindest der TRX muss mit Masse verbunden sein. Fügen Sie ggf. einen Gleichtaktfilter ein vor dem Balun. Anstelle der Verbindung kann auch ein Gegengewicht verwendet werden Masse.

F6JSZ installierte auf einem Drittel der Länge ein 20 m langes Windom, das von einem MTFT angetrieben wurde seine Länge und 20 m Koaxialkabel. Er schrieb in der französischen Zeitschrift „CQ“ ein SWR besser als 1,5:1 auf allen Bändern zu haben und...ohne Tuner...!
Die MTFT kann nicht nur mit einem Draht, sondern mit jedem Metallgegenstand verwendet werden, Wasserleitungen, Dachrinnen, CB-Antennen (in diesem Fall vor Gebrauch entfernen). die passenden Elemente von der Antenne). Auch der MTFT ist ein tolles Tool für die Experimentatoren...
Offensichtlich kann es bei der Übertragung verwendet werden, max. Leistung von 100W PEP.

Für SWLs ist der MTFT ein ideales Zubehör: ein einfach angeschlossenes Kabel an einen Empfänger hat eine sehr schlechte und ineffiziente Kopplung mit dem MTFT Die Kopplung wird erheblich verbessert. Es besteht keine Notwendigkeit, etwas hinzuzufügen eine weitere Vertragseinheit.




MTFT-MULTI
1 Artikel

Technische Daten

Mpn
MTFT MULTI
Kerl
Balun & Isolatori
Kompatible Marke
Generico
Unterkategorien
Balun & Isolatori
