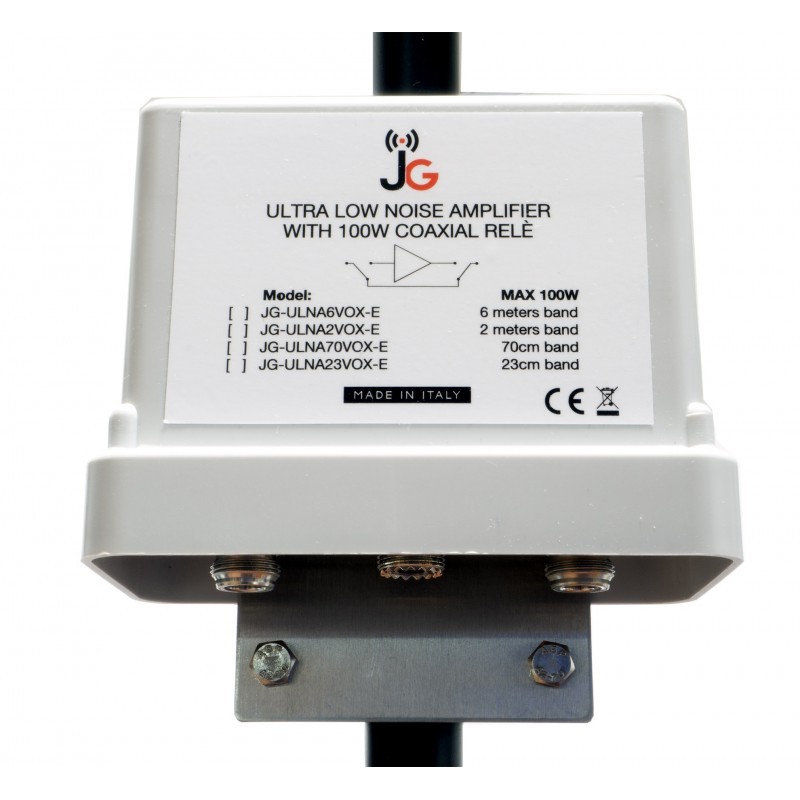

JG ULNA70VOX-E Mastvorverstärker 430 MHz UHF - VOX 100W sehr niedrige NF

JG ULNA70VOX-E

UHF-Vorverstärker für das 430-MHz-Band (70 Zentimeter) zur Mastmontage mit integrierter VOX-Schaltung, Bias-T-Stück und Koaxialrelais mit sehr niedrigem NF

UHF-Vorverstärker für das 430-MHz-Band mit integrierter VOX-Schaltung, Bias-T-Stück und integrierten Koaxialrelais, der ohne externes Zubehör bis zu 100 W arbeiten kann. Perfekt für den Sat-, Contest-, Trope- und Eme-Einsatz. Kann direkt zwischen Radio und Antenne angeschlossen werden.

Anwendungsgebiet:

Vorverstärker aus 4-Lagen-Leiterplatte mit integrierter VOX-Schaltung, Koaxialrelais und Bias-T-Stück auf der Platine. Es kann bis zu 100 W leisten und schaltet automatisch von TX auf RX um.
INNOVATIVER Ultra Low Noise Vorverstärker. Niedriger Rauschwert (typ. 0,35 dB mit aktivem Koaxialrelais).
Dank des am Eingang vorhandenen LTE-Notchfilters ist es möglich, Störungen von LTE-Netzen zu dämpfen. Hergestellt in unserer zylindrischen, antikorodalen Aluminiumstruktur.
Er kann zusätzlich zum Durchgangskondensator auch über BIAS TEE mit einer Spannung von 9 bis 15 V und einem maximalen Aufnahmestrom von 135 mA versorgt werden.

Einzigartigkeit:

Koaxiale Relais an Bord mit einer Leistung von bis zu 100 W
INTEGRIERTER Vox-Schaltkreis
Stromversorgung über Bias-T-Stück mit einer Spannung von 9 bis 15 V
Niedriger Rauschwert bei 430 MHz (typ. 0,35 dB)
Bandpassfilter
LTE-Eingangssperrfilter

Anschlüsse:

Speziell nach unseren Vorgaben gefertigte Steckverbinder.
Teflon-Dielektrikum. Maximale Qualität.
Mögliche Kombination: N männlich / N weiblich, N weiblich / N weiblich oder N männlich / N männlich

Materialien:

Zylindrische Struktur aus antikorodaler Aluminiumlegierung 6060.
Alle Spannschrauben sind aus EDELSTAHL.

Technische Eigenschaften :

Versorgungsspannung: 9–13,8 V
Maximale Eingangsleistung: 100 W
Minimale VOX-Schaltleistung: 500 mW
Strom: 137mA
Impedanz: 50 Ohm
Verstärkung: +24 dB
OIP3: +29 dBm
Grundrauschen: ca. 0,35 dB
Schrauben aus EDELSTAHL
