- Neu




Ref: HW20
Buchbar1/2λ HF-Vertikalantenne
20-m-Band – Vollständige Abdeckung
Stromversorgung an der Basis
Max. Eingangsleistung: 3 kW
Gesamthöhe: 10,7 m
Antennengewicht: 5,4 kg
Beschreibung
1/2 λ basisgespeiste Vertikalantenne für das 20m-Band mit Feinabstimmung über einen PTFE-isolierten Hochspannungs-Drehkondensator.
Extrem robuste Konstruktion aus AW6063-T66-Aluminiumlegierung und CNC-gefrästen Teilen.
Lieferung mit hochwertigen Edelstahlschrauben 304 und 316 für langen rostfreien Betrieb.
Hohe anwendbare Eingangsleistung, bis zu 3 kW kontinuierlich im Allmodus.
Ausführliche Montageanleitung und Seriennummer zur Identifizierung der Produktionscharge und der Konstruktionsdaten.
HINWEIS: Im Lieferumfang ist eine 3-Punkt-Strebe zur Windabstützung enthalten, deren Montage wir grundsätzlich empfehlen.
Für unsere Rohre haben wir die beste für den Bau von Antennen verfügbare Legierung verwendet: AW6063-T66, eine auf den Zustand T-66 gehärtete Legierung aus Aluminium, Magnesium und Silizium, die der Peitsche eine außergewöhnliche Widerstandsfähigkeit verleiht. Diese wird durch Extrusion und anschließendes Kaltziehen erreicht. Unsere Rohre sind sowohl hinsichtlich des Durchmessers als auch der Wandstärke äußerst präzise, was eine präzise Passung mit weniger „Spiel“ zwischen den Rohren ermöglicht.
Elektrische Daten | Mechanische Daten | |||||
---|---|---|---|---|---|---|
Typ | 1/2λ endgespeister vertikaler Dipol | Materialien | Kaltgezogenes Rohr aus Aluminiumlegierung AW6063-T66, Fiberglas, Messing, PTFE. Alle Schrauben aus Edelstahl AISI-304 und 316 |
|||
Frequenzbereich | 20-m-Band – vollständige Abdeckung | Oberfläche im Wind | 0,265 m² | |||
Impedanz | 50 Ω unsymmetrisch | Belastung bei 130 km/h (ohne Eis) | 25 kgf | |||
Strahlung | Omnidirektional | Windwiderstand (ohne Eis) | 130 km/h (gegen den Wind) | |||
Polarisation | Linear – Vertikal | Gesamthöhe | 10,7 m | |||
Ich verdiene | 0 dBd – 2,15 dBi | Stiftlänge | 10,13 m (Halbwelle) | |||

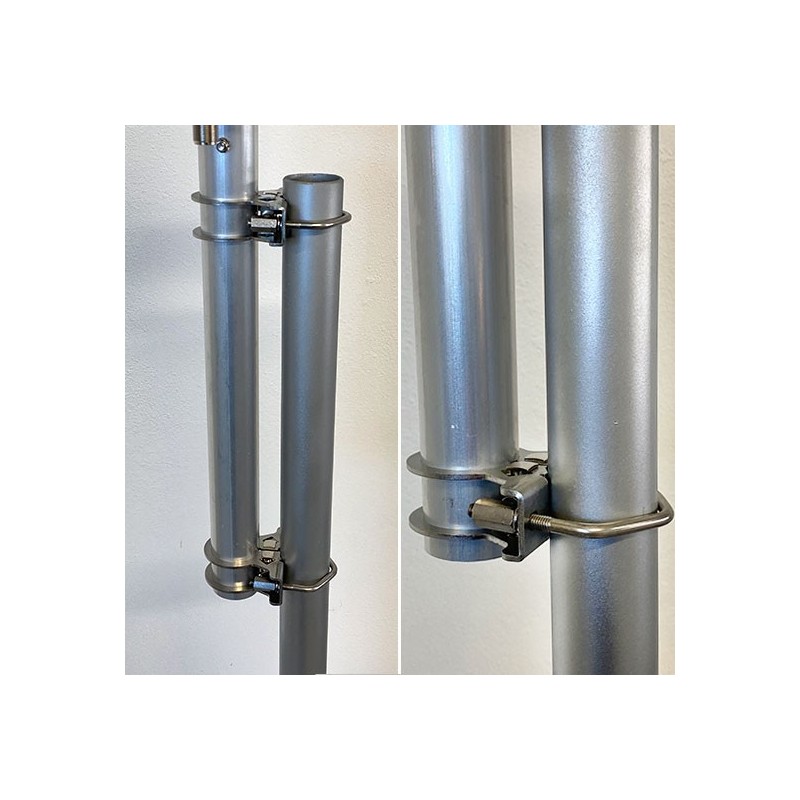

Bandbreite bei 2:1 SWR | ≥ 0,8 MHz | Montagestange | ø 40-54 mm | |||
SWR in Resonanz | ≤1,2:1 Typisch ≤1,1:1 | Nettogewicht | 5,4 kg | |||
Maximal anwendbare Leistung | 3000 Watt Dauerleistung in allen Leistungsmodi | Verpackungsabmessungen | 14x14x145 cm | |||
Diät | LC-Schaltung mit hohem „Q“ – mit Erde in DC verbunden | Gewicht im Paket | 6,6 kg | |||
Anschluss | UHF-Buchse 50Ω – PTFE-Isolator, vergoldeter Mittelstift |
Denn eine Antenne, die hohe Leistung akzeptiert, ist eine effizientere Antenne. Andernfalls würde sie aufgrund des Joule-Effekts dazu neigen, sich zu erhitzen und einen erheblichen Teil der eingesetzten HF-Leistung in Wärme umzuwandeln, was bei den meisten Konkurrenzprodukten der Fall ist, was die Benutzer jedoch leider aufgrund fehlender geeigneter Geräte und Instrumente nicht testen können.
Für dieses Produkt haben wir eine spezielle parallele LC-Schaltung entwickelt, um die hohe Impedanz dieses Antennentyps bei Stromversorgung an der Basis anpassen zu können. Die Spule mit hohem „Q“-Faktor ist großzügig bemessen, hängt ohne Metallkerne in der Luft und hat weit auseinander liegende Windungen. Der neben der Spule platzierte variable Kondensator vom Koaxialtyp (ähnlich einem Gamma Match) ist mit PTFE-Isolierung versehen. Es hält extrem hohen Spannungen von über 40 KV stand, wird nicht durch Umgebungstemperatur, Regen oder Feuchtigkeit beeinflusst und erwärmt sich nicht, wenn es hoher Leistung ausgesetzt wird. Darüber hinaus ermöglicht es eine einfache und bequeme Kalibrierung an der Basis der Antenne.
Während der Entwicklung der Anpassungsschaltung mussten wir sowohl die Induktivität (L) als auch die Kapazität (C) sorgfältig anpassen, um eine wirklich effiziente, zuverlässige und störungsfreie Schaltung zu erhalten. Alle diese Funktionen führen zu einer hohen Effizienz und der Fähigkeit, eine HF-Leistung von bis zu 3 kW im Dauerbetrieb zu verarbeiten.
Darüber hinaus ist die Spule direkt mit der Gleichstrommasse (DC-Ground) verbunden, wodurch atmosphärische und impulsartige Störungen deutlich reduziert werden.
Der Stecker ist kein kommerzieller Typ SO-239, wie er von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns entwickelt und hergestellt, hat eine reale Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Wir haben einen zuverlässigen Anschluss entwickelt, der eine kontinuierliche CW-Leistung von 5 kW bei 30 MHz und mehr als 3 kW bei 50 MHz verarbeiten kann.
Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift zur Vermeidung von Oxidation mit 24 Karat Gold beschichtet und mit einem 4-Finnen-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.
Der Isolierteil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und niedriger Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften und ist durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.
