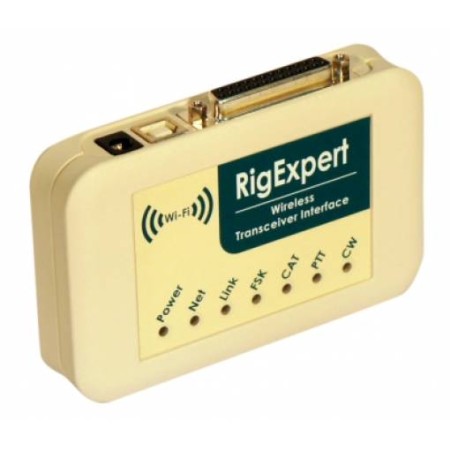

RigExpert WTI-1 Wireless Transceiver Interface

Ref: WTI1

Ultimi articoli in magazzino
384,30 €
Tasse incluse
rating Nessun opinione al momento
Spedito generalmente entro 24 ore.
Quantità

Guarantee safe & secure checkout

Puoi acquistare questo prodotto con Sella Personal Credit. Clicca qui per maggiori informazioni.


RigExpert WTI-1 Wireless Transceiver Interface



https://youtu.be/wyIUOqVFxVU



Collega il ricetrasmettitore ad Internet tramite una rete Wi-Fi. Puoi Utilizzare il portatile per operare modi digitali e fonia , CW o da qualsiasi parte del mondo !
RigExpert WTI -1 è un nuovo rivoluzionario dispositivo per interfacciare il ricetrasmettitore al computer in modalità wireless . Esso prevede :


Interfaccia audio Transceiver


Interfaccia audio analogica è un collegamento con l'uscita audio (connettore altoparlante esterno o uscita di linea) e ingresso audio del transceiver ( connettore del microfono o ingresso di linea ) . L'interfaccia audio consente do operare nei modi digitali , registrazione e riproduzione di voce , così come altre funzioni utili ( come misurare i livelli di un segnale in arrivo) utilizzando un computer .


È possibile utilizzare un auricolare tradizionale sul tuo computer per operare modalità fonia. Un drive virtuale per scheda audio è fornito a supportare le modalità digitali operanti .


Interfaccia CAT per vari modelli ricetrasmettitore


Sistema CAT ( Computer Aided Transceiver ) consente il controllo della frequenza del ricetrasmettitore , le modalità operative e le altre funzioni di software per computer . Normalmente , ricetrasmettitori moderni hanno di serie ( con vari livelli di segnale ) fornendo un'interfaccia CAT .


In RigExpert WTI - 1 , porta d'interfaccia CAT è visto come una porta COM da un software .


uscita FSK


FSK (Frequency Shift Keying ) è un metodo popolare di trasmissione di messaggi digitali oltre la radio utilizzate principalmente in modalità ( RTTY ) radioteletype . La maggior parte dei ricetrasmettitori forniscono funzionalità modulatore FSK per rendere il segnale RTTY stabile e chiaro .
    ">Una porta COM separata viene assegnato per l'uscita FSK quando si utilizza RigExpert WTI - 1 .

    ">Funzioni di uscita PTT e CW


Ricetrasmettitori forniscono PTT ( Push To Talk) e CW ( Continuous Wave) ingressi keyer per permettere l'impostazione del trasmettitore acceso o spento e il funzionamento CW utilizzando dispositivo esterno (pedale PTT , CW bug o paddle , controllore nodo terminale , o personal computer) .


In RigExpert WTI - 1 , uscite PTT e CW sono assegnati alle linee RTS e DTR di una porta COM separata . Inoltre , l'utente può premere il pulsante PTT sullo schermo per attivare la trasmissione .


emulazione WinKey


Per il funzionamento CW , è possibile utilizzare il software che sia manipola direttamente la linea DTR , o utilizza il protocollo WinKey .


Una porta COM viene creata nel sistema per sostenere lo scambio di dati WinKey .



General features
  • Transceiver audio interface for operating digital modes, voice recording and playback
  • CAT (Computer Aided Transceiver) system
  • FSK output
  • PTT and CW outputs
  • WinKey emulation
Initial configuration: direct connection to a PC
  • USB (Universal Serial Bus) connector
  • USB 1/2/3 compliant
  • Powered from the USB port
  • No USB drivers required
  • Windows 2000/XP/2003/Vista/7/8 (32- or 64-bit) operating system
Normal operation: local area network connection
  • 2.4 GHz Wi-Fi network, 802.11 b/g/n
  • Infrastructure mode; a wireless access point or a wireless router is required
  • Open of encrypted networks are supported
  • External power supply (9...15 V DC, max. 0.5 A) is required
  • Windows 2000/XP/2003/Vista/7/8 (32- or 64-bit) operating system on the operator's computer
  • The virtual serial port, the virtual sound card and the controlling software is provided free of charge

Remote operation via Internet

  • ADSL or other high-speed Internet connection is required for remote operation
  • Static or dynamic IPV4 Internet addresses are supported at the transceiver side
  • The router should be set up to forward several UDP and TCP ports to the WTI-1
  • Any reasonably fast Internet connection at the operator side

Transceiver connection

  • Single 25-pin connector for transceiver cable
  • Various transceiver models supported
Audio interface
  • Insulated from digital nets
  • Maximum input/output amplitude is 1V
  • Input/output samplerate: 8 to 48 kHz
  • True 16-bit DAC/ADC used
CAT serial port
  • Baudrate: 300-115200 baud
  • Electrical compatibility: RS-232, CI-V, TTL or inverted-TTL (Yaesu, Icom, Kenwood, Ten-Tec, Elecraft and JRC transceivers)
PTT/CW outputs
  • PTT output: open collector and TTL-level
  • CW output: open collector
  • Maximum current is 500 mA
FSK output

Baudrate: 45-1200 baud

  • Open collector output

Dimensions: 12 x 8 x 3 cm
Weight: 0.3 kg

Cable type Supported transceivers
IC-001 Icom IC-707, IC-275, IC-721, IC-725, IC-726, IC-728, IC-729, IC-732, IC-735, IC-736, IC-737, IC-738, IC-756 (all models), IC-761, IC-765, IC-775, IC-781, IC-7851, IC-970, IC-7600, IC-7700, IC-7800, IC-7851
IC-002 Icom IC-703, IC-706 (all models), IC-718, IC-7000 (using DIN-13 ACC socket), IC-7200, IC-7300, IC-7410, IC-7610, IC-9100
IC-003 Icom IC-746 (all models), IC-7400
TS-001S Kenwood TS-570S, TS-570D, TS-590S, TS-2000, TS-2000X, TS-B2000
TS-002 Kenwood TS-850, TS-950
TS-003 Kenwood TS-480HX, TS-480SAT
TS-004 Kenwood TS-450, TS-690, TS-140
TS-005 Kenwood TS-870S
TS-006S Kenwood TS-990S
YS-001 Yaesu FT-100, FT-817, FT-817ND, FT-857, FT-857D, FT-897, FT-897D
YS-002S Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (using PATCH and AF OUT sockets)
YS-003S Yaesu FT-1000, FT-1000D
YS-005 Yaesu FT-450, FT-450D, FT-991
YS-006 Yaesu FT-950, FT DX 1200, FT DX 3000
YS-007S Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (using PACKET and AF OUT sockets)
YS-009S Yaesu FT DX 9000, FT DX 9000D,  FT DX 9000MP (using PACKET and AF OUT sockets)
TT-001S Ten-Tec Orion
EL-001S Elecraft K3
EL-002 Elecraft KX3



Connect your transceiver to the Internet via a Wi-Fi network. Use your laptop to operate phone, CW or digital modes from anywhere in the world!

RigExpert WTI-1 is a revolutionary new device to interface your transceiver to your computer wirelessly. It provides:

  • Transceiver audio interface

    Analog audio interface is a connection to transceiver audio output (external speaker connector or line output) and transceiver audio input (microphone connector or line input). Audio interface enables operating digital modes, recording and playing voice, as well as other useful functions (such as measuring levels of a signal from the air) by using a computer.

    You may use a conventional headset on your computer to operate voice modes. A virtual sound card drives is provided to support operating digital modes.
  • CAT interface for various transceiver models

    CAT (Computer Aided Transceiver) system provides control of transceiver frequency, operating mode and other functions by computer software. Normally, modern transceivers have serial (with various signal levels) link providing CAT interface.

    In RigExpert WTI-1, CAT interface port is seen as a COM port by computer software.
  • FSK output

    FSK (Frequency Shift Keying) is a popular method of transmitting digital messages over radio primarily used in radioteletype (RTTY) mode. Most transceivers provide FSK modulator feature to make the RTTY signal stable and clear.

    A separate COM port is assigned for the FSK output when using RigExpert WTI-1.
  • PTT and CW output functions

    Transceivers provide PTT (Push To Talk) and CW (Continuous Wave) keyer inputs to allow setting the transmitter on or off and operating CW using external device (PTT pedal, CW bug or paddle, terminal node controller, or personal computer).

    In RigExpert WTI-1, PTT and CW outputs are assigned to the RTS and DTR lines of a separate COM port. In addition, the user may press the PTT button on the screen to activate transmission.
  • WinKey emulation

    To operate CW, you may use software which either directly manipulates the DTR line, or uses the WinKey protocol.

    A separate COM port is created in the system to support the WinKey data exchange.
WTI1

Scheda tecnica

Mpn
WTI-1
Tipo
Interfacce per modi digitali
Marca compatibile
Generico
Sotto-Categorie
Interfacce per modi digitali

Riferimenti Specifici

ean13
0644730929950
