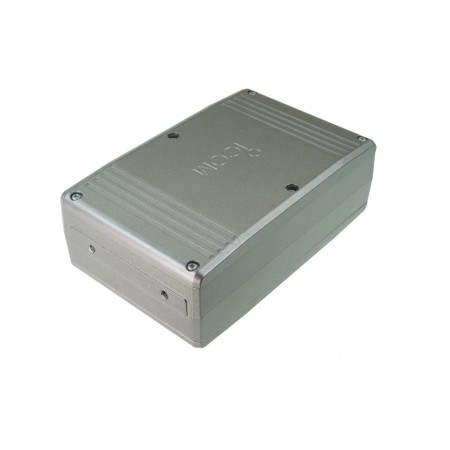

Icom CX-10 Transverter 10-10,5 GHz per IC-905

L'opzione CX-10G appartiene all'IC-905 ed estende questo ricetrasmettitore alla banda dei 10 GHz.

Il CX-10G funziona come un transverter da 2,4 a 10 GHz (TX + RX). Nell'uso pratico, il transverter viene montato vicino alle antenne per ridurre al minimo la lunghezza dei cavi.

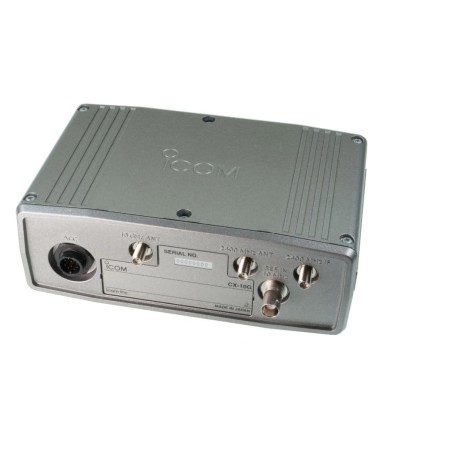

Per consentire il funzionamento simultaneo su 2,4 e 10 GHz, il CX-10G è dotato dell'opzione di looping attraverso il segnale IF. Ciò significa che c'è un connettore IF per 2,4 GHz e due connettori d'antenna, uno per 10 GHz e uno per 2,4 GHz. Inoltre, il transverter dispone di un ingresso a 10 MHz per un clock di riferimento ad alta precisione. Ciò garantisce la massima precisione e stabilità del segnale. Se utilizzato con l'unità base IC-905, questo clock di riferimento proviene dal GPSDO dell'unità RF, ma è possibile utilizzare anche un'altra sorgente di segnale.

Infine, è presente un connettore a 10 pin per il cavo di controllo dall'unità RF dell'IC-905 al CX-10G. Questo cavo alimenta il transverter e controlla anche il PTT. La piedinatura della presa è descritta nella documentazione, in modo da poter integrare facilmente il modulo nei propri sistemi.

Dati tecnici
