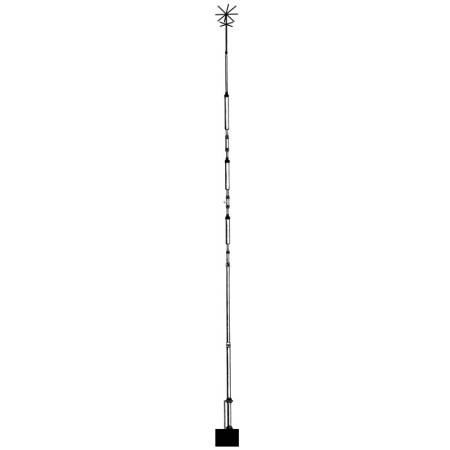

hy-gain AV-18AVQ - Antenna verticale 5 bande 10, 15, 20, 40, 80 metri

Ref: AV-18AVQ

Subito disponibile
375,90 €
Tasse incluse
rating Nessun opinione al momento
Spedito generalmente entro 24 ore.

Quantità

Guarantee safe & secure checkout

Puoi acquistare questo prodotto con Sella Personal Credit. Clicca qui per maggiori informazioni.


hy-gain

 AV-18AVQ

HF VERTICAL, 5 BANDS 10, 15, 20, 40, 80

L'Hy-Gain 18AVQII è un'antenna omnidirezionale che opera sui 10, 15, 20, 40, 80 metri. Il sistema funzionerà con messa a terra o con un sistema radiale risonante se montati sopra il suolo. Puoi fare il tuo Proprio sistema radiale seguendo il manuale, o utilizzare il Hy-Gain RRK-88 kit di sistema radiale disponibile presso Il tuo concessionario Hy-Gain. L'antenna può essere utilizzata sia in fonia  che in CW. Può anche essere Sintonizzata a metà banda per l'utilizzo in fonia o CW. In entrambi i casi, la larghezze di banda e SWR dell'antenna  sono abbastanza ampie così che l'antenna funziona ad un SWR di 2: 1 o meno sui 10, 15, 20 40 e 80- metri.

Cosa viene fornito con l'18AVQII
Ferramenta in acciaio inox e morsetti per elementi per tutti Connessioni elettriche e meccaniche.


Teoria dell'operazione
L'uso di "Hy-Q Traps" pesanti fornisce la selezione automatica della banda. Le trappole Hy-Q sono circuiti risonanti paralleli che isolano le varie sezioni dell'antenna e danno la risonanza del quarto lunghezza d'onda su tutte le bande. Viene utilizzata la bobina di carico superiore Per il funzionamento sulla banda di 80 metri mentre il complesso l'altezza dell'antenna rimane inferiore ai 20 piedi (610 cm.).

NOTA: Se i terminali del connettore di ingresso sono Controllati con un ohmmetro, mostreranno un diretto corto. E 'normale! La bobina corrispondente nella Base dell'antenna mette l'intero sistema a terra DC. Tuttavia, presenta un'impedenza di carico di 50 ohm.
Scelta di un sito
Il 18AVQII può essere montato a terra, su a Sul tetto o su un Palo. L'antenna deve essere protetta Utilizzando funi non-conducenti (Bayco). Quando si sceglie un Assicurarsi di lasciare spazio sufficiente per l'installazione di questi tiranti.
Sistema radiale e messa a terra
Per le migliori prestazioni, il 18AVQII dovrebbe essere A terra, libera da edifici e altro strutture. Quando l'antenna è a terra, a volte il sistema radiale non è necessario. Nella maggior parte Aree dove la conducibilità della superficie del suolo è scarsa e a Il buon piano del suolo non è possibile, mettere fuori terra Radiali per migliorare l'efficienza dell'antenna. Quando si monta l'antenna più di tre piedi Al di sopra del suolo, deve essere un sistema radiale risonante Utilizzati, come il sistema radiale RRK-88 di Hy-Gain Kit. Se l'antenna è montata sul tetto e sul tetto Lo spazio è troppo piccolo per un sistema radiale, è possibile abbassarsi I radiali sopra il bordo del tetto a quasi tutti Senza modificare seriamente le prestazioni Dell'antenna. Il sistema radiale deve essere isolato Dal tetto e collegato ad un buon terreno per protezione contro i fulmini. Importante: questa antenna deve essere guyed supporto. Corda per corpi di prova U-V non conducente (non Compreso) deve essere fissato tra il tubo Morsetti (articolo # 17) situati sotto l'80 metri Bobina di caricamento mostrata in Figura 2. Le estremità della I tiranti dovrebbero essere sufficientemente ancorati al suolo Con pali o altro supporto robusto.

HF VERTICALS
MODEL # BANDS MAX POWER HEIGHT WEIGHT WIND SURV. REC. MAST
AV-18HT 10, 15, 20, 40, 80 1500 W PEP 53 FEET 114 LBS 75 MPH
AV-14AVQ 10, 15, 20, 40 1500 W PEP 18 FEET 9 LBS 80 MPH 1.5-1.625 IN
AV-12AVQ 10, 15, 20 1500 W PEP 13 FEET 9 LBS 80 MPH 1.5-1.625 IN


The Hy-Gain 18AVQII is an omni-directional, vertical radiator that operates on the 10, 15, 20, 40, and 80 meter amateur bands. The system will work against earth ground or a resonant radial system when mounted above ground. You can make your own radial system following the manual, or use the Hy-Gain RRK-88 Radial System Kit available at your Hy-Gain dealer.
The antenna can be used for either Phone or CW with either a ground or roof mount. It can also be tuned to mid-band for use with either Phone or CW.

In either case, the SWR bandwidths of the antenna are broad enough that the antenna will operate at an SWR of 2:1 or less on the 10, 15, 20 40 and 80- meter bands. The 18AVQII is supplied with stainless steel hardware and element clamps for all  electrical and most mechanical connections.


Theory of Operation
The use of heavy duty "Hy-Q Traps" provides automatic band selection. The Hy-Q Traps are parallel resonant circuits that isolate the various sections of the antenna and give quarter wavelength
resonance on all bands. The top-loading coil is used for operation on the 80-meter band while the overall height of the antenna remains less than 20 feet.

WARNING: When installing your antenna, take extreme care to avoid any accidental contact with power
lines or overhead obstructions. Failure to exercise this care could result in serious or fatal injury

Lightning Protection
For maximum lightening protection we recommend the use of a lightening arrestor installed on the feedline along with a properly installed ground rod.

NOTE: If the terminals of the input connector are checked with an ohmmeter, they will show a direct short. This is normal! The matching coil in the antenna base puts the entire system at DC ground.
However, it presents a 50-ohm load impedance to RF energy.


Choosing a Site

The 18AVQII can be mounted on the ground, on a rooftop, or on a mast. The antenna must be secured using non-conducting guy ropes. When choosing an installation site be sure to allow sufficient space for these guy ropes.
Radial System and Grounding
For best performance, the 18AVQII should be ground-mounted, clear of buildings and other structures. When the antenna is ground-mounted, a radial system is sometimes not needed. In most areas, where soil surface conductivity is poor and a good ground plane is not possible, lay out ground radials to improve the efficiency of your antenna.
When mounting the antenna more than three feet above ground, a resonant radial system must be used, such as Hy-Gain's RRK-88 Radial System Kit. If the antenna is roof mounted and the roof space is too small for a radial system, you can droop the radials over the edge of the roof at almost any angle without seriously changing the performance of the antenna. The radial system must be insulated from the roof and connected to a good ground for lightning protection.
Important: This antenna must be guyed for support. Non-conducting U-V proof guy rope (not included) should be secured between the tubing clamps (item #17) located below the 80-meter loading coil shown in Figure 2. The ends of the guys should be sufficiently anchored to the ground with stakes or another sturdy support.

AV-18AVQ
3 Articoli

Scheda tecnica

Mpn
AV-18AVQ
Tipo
HF Verticali
Marca compatibile
Generico
Sotto-Categorie
HF Verticali

Riferimenti Specifici

ean13
0644730933766
