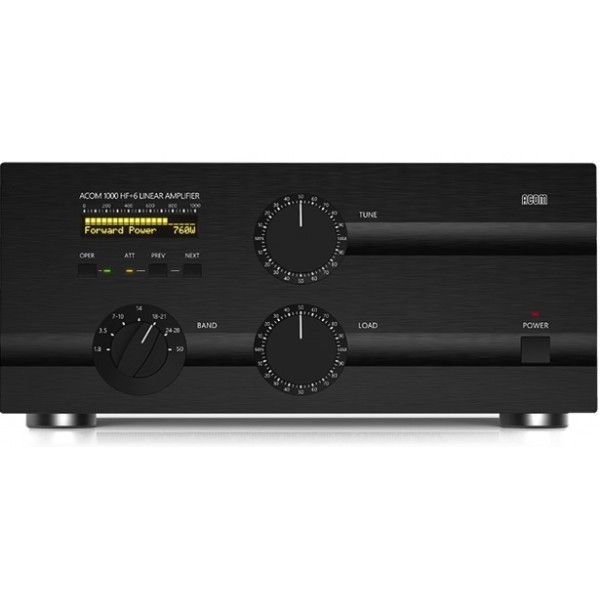

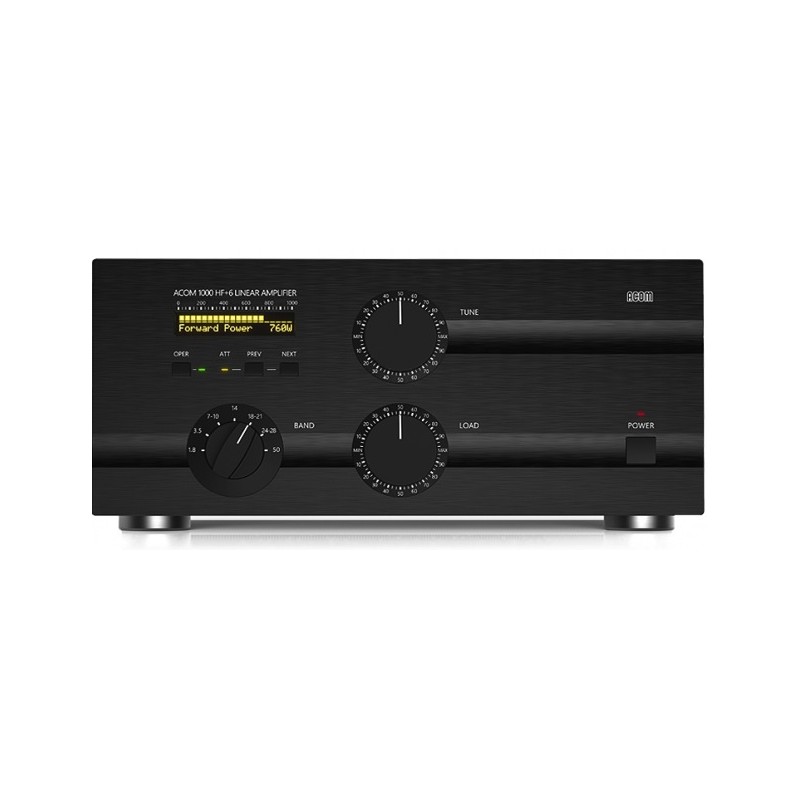

Acom 1000 Amplificatore HF 160-6m

La piastra di carico è un vero indicatore di resistenza ed è un potente aiuto di sintonizzazione che, insieme con l'attenuatore di ingresso controllato automaticamente, aiuta l'operatore ad abbinare in modo rapido e preciso le antenne (5-10 secondi tipicamente). La funzione di auto-funzionamento (se abilitato), mantiene l'amplificatore in modalità funzionante, risparmiando così tempo e le operazioni manuali.

Nessun sintonizzatore d'antenna

L'amplificatore può svolgere le funzioni di un accordatore di antenna per VSWR fino a 3: 1, permettendo così di cambiare velocemente antenna e di utilizzare su una gamma di frequenze più ampia (risparmio di tempo messa a punto).

Di facile utilizzo: Un amplificatore che è sia facile da usare, e che si occupa in sé. È stato progettato per resistere in modo sicuro fino a 300W potenza riflessa, fino a 100 millisecondi la durata di punte rigido, unità "code" RF dopo un rilascio PTT o, errori di messa a punto involontari dell'operatore ecc E sarebbe anche non cessa di funzionare con un "soft "linea AC e sarebbe fornire più della metà potere a solo il 75% della tensione di rete nominale. Resiste fino a 10 millisecondi (fino a zero) cadute di tensione, e fino a + 15% picchi di tensione linea - importante soprattutto se usato in giorni di campo, DXpedition, etc.

Display LCD

I messaggi di testo, 12 parametri, e nastri di picco-lettura del contatore PEP visualizzate su una matrice di punti, LCD retro-illuminato. indicatori LED sono forniti per FUNZIONARE, attenuatore-on, e le condizioni di ON / OFF.

Facilità di manutenzione: Firme di stato interno dell'amplificatore sono memorizzati in una memoria non volatile per 7 più recenti viaggi di protezione automatica. Queste informazioni vengono utilizzate per la diagnostica.

Virtualmente silenzioso ASK

L'ingresso bypassando ei relè antenna vuoto sono molto tranquillo anche in modo CW a causa del loro montaggio speciale.

Corrispondenza dell'ingresso banda larga: Con conseguente molto buon carico al ricetrasmettitore sull'intero spettro 1.8-54MHz.

4CX800A singolo (GU74B)

Ad alte prestazioni tetrodo ceramica-metallo Svetlana con piastra di dissipazione di 800W è impiegato (raffreddamento ad aria forzata, pilotata in griglia).

Protezione del tubo: Monitoraggio permanente e protezione di tensioni e correnti placca e di griglia, nonché la temperatura di scarico.

SPECIFICHE TECNICHE:

- Copertura in frequenza: Tutte le bande amatoriali 1.8-54MHz; estensioni e / o modifiche su richiesta.

- Potenza di uscita: 1000 W PEP o portante continua, nessun limite di modalità.

- Distorsione di intermodulazione: migliore di 35dB sotto potenza nominale.

- Ronzio e rumore: migliore di 40dB sotto potenza nominale.

- Soppressione Armoniche in uscita:
        -1.8-29.7MHz - Meglio di 50dB sotto potenza nominale;
        -50-54MHz - Meglio di 66dB sotto potenza nominale.

- Ingresso e uscita Impedenze:

         - Valore nominale: 50 Ohm sbilanciato, UHF (SO239)
           tipo connettori;
        - Circuito di ingresso: banda larga, VSWR inferiore a 1,3: 1,
          1.8-54MHz continuamente (non accordature, senza commutazione);
        - Percorso di bypass VSWR inferiore a 1,1: 1, 1.8-54MHz
           continuamente;
        - Capacità di corrispondenza in uscita: migliore di ROS 3: 1 o
           maggiore a livelli di uscita ridotti.

- RF Gain: 12.5dB tipicamente, la risposta in frequenza (potenza da 50 a 60W unità per potenza nominale) a meno di 1 dB.

- Potenza primario: 170-264V (200, 210, 220, 230 e 240 rubinetti nominali, 100, 110 e 120V rubinetti su richiesta, + 10% -15% Tol.), 50-60 Hz, monofase, il consumo 2000VA alla potenza nominale .

- Conforme di sicurezza CE e requisiti EMC, così come alle normative FCC (6,10 & 12m bande di bloccaggio fornite).

- Dimensioni e peso (di funzionamento):
        - LxPxA: 422x355x182mm, 22kg.
        - (16.6x14x7.2 pollici, 48.5lbs)

- Ambienti operativi:
        - Range di temperatura: 0 ... + 50 degs.Celsius;
        - Umidità: fino al 75% @ +35 degs.Celsius.
        - Altezza: fino a 3000m sopra il livello del mare senza deterioramento di uscita
