XIEGU X6100- Portable RTX SDR QRP 1-55 MHz 10W avec ATU, DSP et batterie

Description

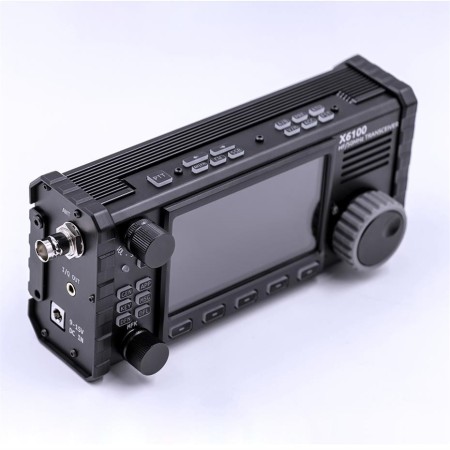

Xiegu X6100 est un émetteur-récepteur ultra-portable HF et 6m SDR (Software Defined Radio). Des performances élevées et des fonctionnalités riches sont fournies par une architecture d'échantillonnage et de conversion directe. Avec sa taille compacte et son facteur de forme intelligent, le X6100 vous offre une nouvelle expérience de radioamateur. Le X6100 est doté d'unités de bande de base et RF indépendantes. L'unité de bande de base assure le contrôle, le traitement avancé des données, le traitement du signal numérique, les fonctions d'interface multimédia et peut ajouter continuellement de nouvelles fonctions via des mises à jour du micrologiciel. L'unité RF est basée sur la structure SDR avec des chemins de transmission et de réception séparés. Avec un taux d'échantillonnage de 24 bits et un grand frontal RF dynamique, le X6100 est équipé de deux interfaces USB, d'un adaptateur USB vers série avec carte son et d'un autre pour prendre en charge la souris, le clavier et les périphériques de stockage. Un emplacement pour carte microSD permet la sauvegarde et le transfert des canaux mémoire et des enregistrements du keyer vocal. Un amplificateur XPA125B peut être connecté via un câble dédié (accessoire en option) pour fournir une puissance de transmission de 100 W. Des applications logicielles SDR tierces externes telles que HDSDR peuvent être connectées via la sortie du signal I/Q.

Principales caractéristiques du Xiegu X6100

• HF/50 MHz tous modes, y compris les données
• Puissance de transmission 10 W avec source d'alimentation externe, 5 W avec batterie interne

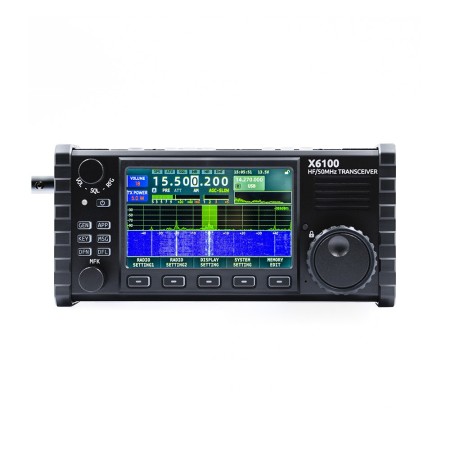

• Écran couleur haute résolution 4", résolution 800*480 pixels
• Batterie au lithium intégrée de grande capacité, 12 V, 3,5 Ah.
• Tuner d'antenne automatique efficace intégré
• Scanner à ondes stationnaires
• Touche mémoire vocale
• Clé de mémoire CW
• Bluetooth et WiFi prennent en charge l'audio, le clavier et la souris sans fil
• Adaptateur série USB intégré avec carte son
• Deuxième port hôte USB pour prendre en charge la souris, le clavier et le périphérique de stockage
• Source d'horloge interne TCXO haute stabilité

Spécifications générales du Xiegu X6100

• Couverture de fréquence : 0,5-30+50-54 MHz (transmission en bande amateur)
• Modes de fonctionnement : USB/LSB (J3E), CW (A1A), FM (F3E), RTTY (F1B), AM (A3E)
• Pas de fréquence minimum : 1 Hz
• Tension d'alimentation externe : DC9-15 V.
• Stabilité de fréquence : 1 ppm (après 20 min d'échauffement)
• Impédance de l'antenne : 50 Ohm

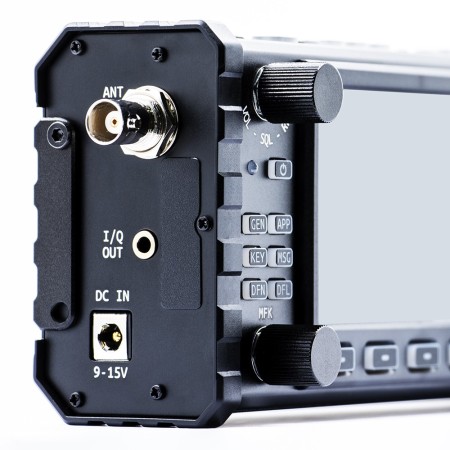

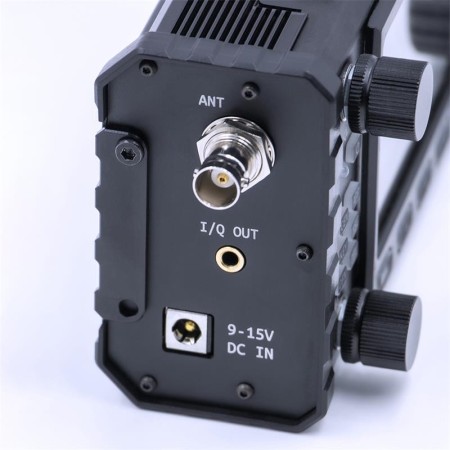

• Type de connecteur d'antenne : BNC
• Plage de température de fonctionnement : 0C à +50C

Spécifications du récepteur Xiegu X6100

• Couverture de fréquence : 0,5-30+50-54 MHz
• Sensibilité de réception (10dBS/N)
• (PRE = activé, ATT = désactivé, NB = désactivé, NR = désactivé, SSB/CW/AM = 10 dB S/N, FM = 12 dB SINAD)
• SSB/CW : 0,20 uV
• AM 0,55-1,79 MHz : 10 uV
• AM 1,8-30 MHz : 2 uV
• AM 50-54 MHz : 2 uV
• ADC : 24 bits Bande passante d'affichage du spectre : 96 kHz
• Taux de rafraîchissement du spectre : 25 images/a
• Spectre de bruit de fond : -140 dBm
• Sortie audio : 0,5 W (4 ohms = 10 % THD)
• 2 kHz BDR (suppression de fréquence critique) : = 110 dB
• RMDR : =85dB
• IMD3 : =95 dBDS : -138 dBm

Spécifications de l'émetteur Xiegu X6100

• Gamme de fréquences
• 1,8 ~ 2,0 MHz
• 3,5 ~ 3,9 MHz
• 5,3515 ~ 5,3665 MHz
• 7,0 ~ 7,2 MHz
• 10,1 ~ 10,15 MHz
• 14,0 ~ 14,35 MHz
• 18,068 ~ 18,168 MHz
• 21,0 ~ 21,45 MHz
• 24,89 ~ 24,99 MHz
• 28,0 ~ 29,7 MHz
• 50 ~ 54 MHz
• Puissance de sortie, batterie interne : 5 W
• Puissance de sortie, alimentation externe : 10 W
• Suppression des parasites = 60 dB Suppression de la bande latérale : = 50 dB
• Réponse en fréquence SSB : 300-2 700 Hz (-6 dB)
• Modulation FM swing; +/- 5 kHz
• Impédance du microphone : 0,2-10k (600 Ohm typique)
• Plage d'impédance de réglage du tuner d'antenne : 12,5-200 Ohm
• Temps de réglage initial du tuner d'antenne : = 10 s
• Temps de rappel de la mémoire du tuner d'antenne = 0,1 s

Spécifications générales du Xiegu X6100

• Dimensions : 180 x 86 x 49 mm
• Poids1,5kg
