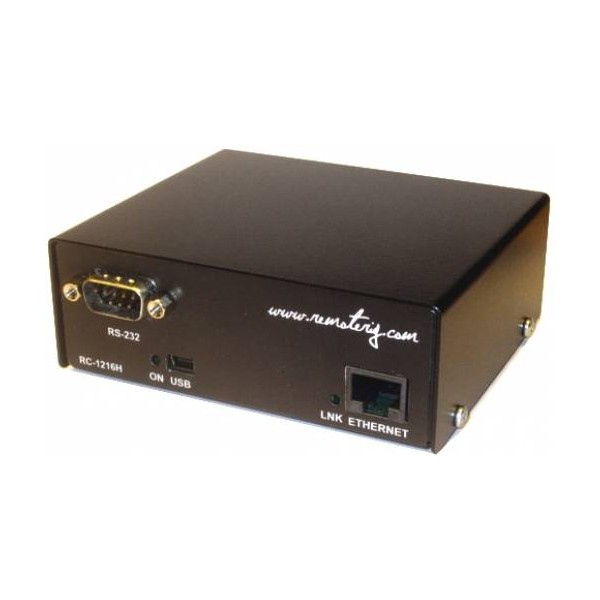

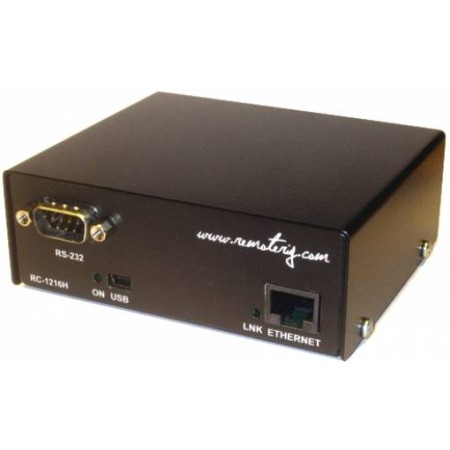

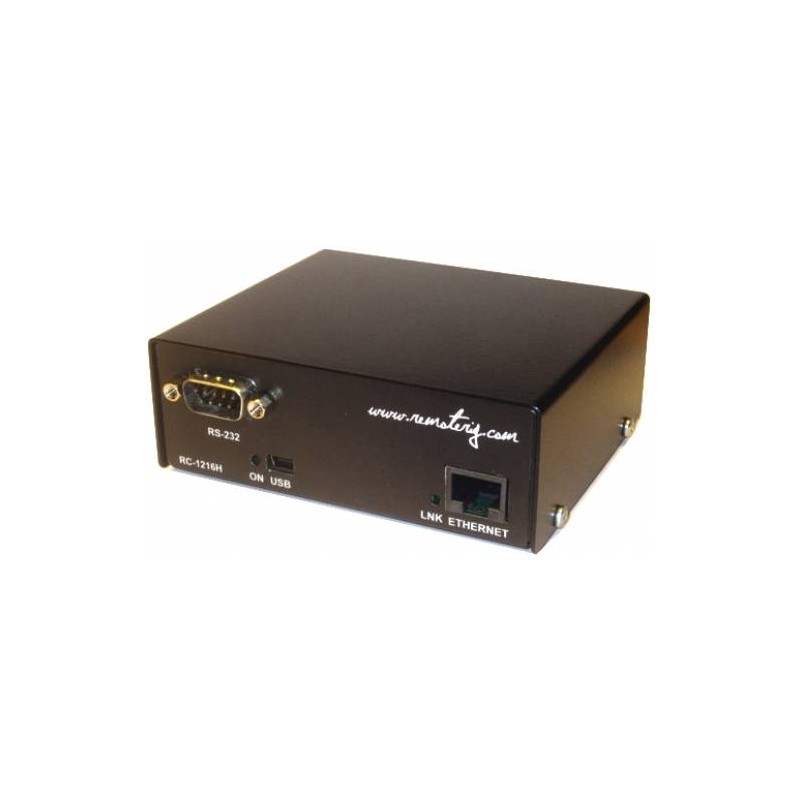

    Télécommande Web RC-1216H pour ACOM-2000A, Expert Linears, KPA500, SteppIR ou Rotors

Télécommande Web RC-1216H pour ACOM-2000A, Expert Linears, KPA500, SteppIR ou Rotors

Ref: RC1216H

Pas disponible
304,50 €
Taxe inclu
rating Lire l'avis
Note moyenne : 5/5 Nombre d'avis : 1

Quantité

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


Télécommande Web pour ACOM-2000A, Expert Linears, KPA500, SteppIR ou Rotators



Le RC-1216H est spécialement développé pour le contrôle à distance d'accessoires radioamateurs tels que des antennes, des amplificateurs de puissance et des rotateurs via Internet, de manière conviviale et rentable. De nombreux accessoires radio sont conçus pour être contrôlés depuis un PC via un port série (RS-232). Les ports série ne sont pas très pratiques à transférer sur Internet. Le RC-1216H agit comme un PC par rapport à l'équipement connecté tout en affichant une interface utilisateur Web plus conviviale pour l'opérateur. L'interface Web est beaucoup plus pratique à utiliser sur Internet car aucun logiciel spécial ne doit être installé sur le PC et elle est accessible depuis n'importe quel PC connecté à Internet dans le monde ou tout autre appareil doté d'un navigateur Web comme les smartphones, les tablettes, etc. Pour le moment, la télécommande RC-1216H peut être configurée pour contrôler les antennes SteppIR, les amplificateurs de puissance ACOM-2000A, Expert 1K-FA, 1.3K-FA, 2K-FA et KPA500, les rotateurs Prositel, les rotateurs AlfaSpid, les rotateurs contrôlés par Green Heron. , les rotateurs contrôlés Yaesu Gs-232B et les rotateurs avec une interface série utilisant le protocole DCU-1 et Idiom Press. L.

Pour plus d'informations, téléchargez le manuel d'utilisation

EXPERT

hauteur=

Le RC-1216 peut être configuré pour contrôler à distance un amplificateur de puissance Expert 1K-FA, 1,3K-FA et 2K-FA. Les commandes et indicateurs sont presque les mêmes qu’à l’avant de la sonorisation, vous les reconnaîtrez donc immédiatement. Il y a des commandes pour marche/arrêt, veille/fonctionnement, demi/pleine puissance et un bouton pour effacer les alarmes. Les indicateurs sont également les mêmes que sur le PA comme la puissance directe, la puissance réfléchie, le segment de bande, les indicateurs de température, etc. Le contrôle basé sur le Web est très pratique à utiliser, en particulier lorsque vous voyagez, etc., car vous pouvez contrôler la sonorisation à partir de n'importe quel appareil doté d'un navigateur Web comme les smartphones, les tablettes, etc.

Un câble série est connecté du RC-1216H au port PA RS-232. Pour l'Expert 1K-FA il s'agit d'un câble standard RS-232 à connexion droite 9PF -9PM (*). Les Expert 1.3K-FA et 2K-FA nécessitent un câble série sur mesure, ils ont également besoin d'une connexion supplémentaire pour la fonction Power ON (voir manuel)

Vous devez également connecter le PA directement à la radio pour obtenir les fonctions de contrôle nécessaires de la radio. Rappelons que le RC-1216H est un complément au logiciel de télécommande d'Expert, les connexions radio restent nécessaires.

Le RC-1216H peut agir comme un serveur de port série en parallèle avec l'interface Web, ce qui signifie que vous pouvez utiliser le logiciel Expert PC pour contrôler le PA sans apporter de modifications à la configuration ou aux connexions. Ceci est pratique si vous devez modifier certains paramètres comme la sélection automatique des ports d'antenne ou d'autres éléments que l'interface Web ne prend pas en charge.

Installation avec Expert 1K-FA

Installation standard du RC-1216H et de l'Expert 1K-FA

Note ! Si vous possédez un RC-1216H produit avant le 01 juin 2014, vous devez
apportez une petite modification si vous souhaitez l'utiliser pour 1K-FA (voir le site web de Remoterig sous support).

Installation avec Expert 1.3K-FA et 2K-FA

Installation standard du RC-1216H et Expert 1.3K-FA/2K-FA

ACOM-2000A


Le RC-1216H peut être configuré pour contrôler à distance un amplificateur de puissance ACOM-2000A. Les commandes et indicateurs sont presque les mêmes que sur le panneau de commande (RCU) ACOM-2000A, vous les reconnaîtrez donc immédiatement. Il y a des commandes pour marche/arrêt, veille/fonctionnement, réglage automatique, sélections d'antenne et un bouton pour lire tous les paramètres du PA. Les indicateurs sont également les mêmes que sur le RCU comme la puissance directe, la puissance réfléchie, les LED d'alarme, le segment de bande, les indicateurs de température, etc.

Un câble série doit être connecté du RC-1216H au port PA RS-232. Si vous disposez également du commutateur d'antenne ACOM, vous devez fabriquer un câble en Y spécial. Un autre câble est nécessaire entre la prise RC-1216H AUX-SW1 et le PA pour la mise sous tension à distance. Ce câble à 2 fils peut être soudé directement dans le RCU D-sub ou vous pouvez réaliser un câble d'extension court où vous connectez les 2 fils.


Installation avec ACOM-2000A

Installation standard du RC-1216H et de l'ACOM-2000A

Le RC-1216 peut être configuré pour contrôler à distance un amplificateur de puissance Elecraft KPA500. Les commandes et indicateurs sont presque les mêmes qu’à l’avant de la sonorisation, vous les reconnaîtrez donc immédiatement. Il y a des commandes pour marche/arrêt, veille/fonctionnement et un bouton pour effacer les alarmes. Les indicateurs sont également les mêmes que sur le PA comme les indicateurs de puissance directe, de puissance SWR, de bande, de température, etc. Le contrôle basé sur le Web est très pratique à utiliser, en particulier lorsque vous voyagez, etc., car vous pouvez contrôler la sonorisation à partir de n'importe quel appareil doté d'un navigateur Web comme les smartphones, les tablettes, etc.

Un câble série doit être connecté du RC-1216H au port PA RS-232. Il devrait s'agir d'un câble RS-232 standard avec une connexion droite 9PF -9PM.

Vous devez également connecter le PA directement à la radio pour obtenir les fonctions de contrôle nécessaires de la radio. N'oubliez pas que le RC-1216H est un complément pour la télécommande, les connexions radio restent nécessaires.

Installation avec KPA500

Installation standard du RC-1216H et de l'Elecraft KPA500

SteppIR


Le RC-1216 peut être configuré pour contrôler à distance une antenne SteppIR. Les commandes sont les mêmes que sur le boîtier de commande SDA-100. Vous pouvez utiliser Rétracter, Calibrer, Bidirectionnel, un commutateur à 180 degrés, etc. Le réglage de la fréquence peut être effectué manuellement ou automatiquement. Si vous souhaitez que l'antenne suive automatiquement la radio, vous devez connecter un câble de la radio au boîtier de commande SDA-100. Si vous souhaitez pouvoir basculer entre le réglage automatique et manuel, vous devez connecter la ligne de données de la radio au SDA-100 via le relais RC-1216H AUX-SW1 car le protocole SDA-100 ne prend pas en charge la mise sous tension/ désactiver l'Autotrack à distance (nous espérons qu'ils le mettront en œuvre plus tard). Le relais AUX-SW1 est contrôlé par le bouton « série ». Les autres boutons ont la même fonction que sur le boîtier de commande SDA-100. Nous vous recommandons de connecter l'alimentation 24 V au SDA-100 via le relais RC-1216H PWR-SW pour minimiser le risque de blocage. Sachez que le SDA-100 doit avoir l'interface émetteur-récepteur 01321 installée, elle peut être achetée auprès de SteppIR pour environ 85 USD et lorsque vous allumez le SDA-100, il devrait afficher 99 en bas à droite de l'écran.


Installation du RC-1216H pour le contrôle SteppIR


Le RC-1216 peut être configuré pour contrôler à distance les rotateurs. À l'heure actuelle, il prend en charge les rotateurs Prosistel avec le boîtier de commande de type D, les rotateurs contrôlés par le boîtier de commande Green Heron et d'autres rotateurs avec des interfaces série utilisant le protocole de presse DCU-1 ou Idiom. Les commandes et indicateurs sont assez simples, vous disposez d'un indicateur d'azimut numérique et d'un indicateur analogique qui indique la direction approximative. Il existe également 8 boutons mémoire que vous pouvez programmer selon vos directions préférées.

Un câble série doit être connecté du RC-1216H au boîtier de commande du rotateur ou à l'interface série. L'exemple montre le câblage des rotateurs Prosistel. Si vous en avez d'autres, consultez le manuel du rotateur pour connaître le brochage du connecteur afin de réaliser les câbles appropriés.


Exemple d'installation avec Prosistel ou AlfaSpid

Installation standard du RC-1216H et d'un rotateur Prosistel ou AlfaSpid.
