Tampon IF IFBP-1 pour Panadapter SDR avec encoche RF 88-108 MHz universel

Ref: IFBP1

Immédiatement disponible
58,50 €
Taxe inclu
rating Aucun avis pour le moment
Habituellement expédié sous 24 heures.

Quantité

Guarantee safe & secure checkout

Tampon IFBP-1IF pour Panadapter avec encoche RF 88-108 MHz, universel

Le circuit actuel est né d'une intuition de quelques radioamateurs américains. Beaucoup ont reproduit le circuit que nous vous présentons de différentes manières, peut-être les mêmes ingénieurs des Laboratoires Clifton, ils ont à leur tour adapté et retravaillé le projet qu'ils ont ensuite publié au cours des dernières années.

Depuis des années, leurs tampons IF ne sont plus disponibles pour connecter un DONLGE SDR générique, mais aussi de marque, à nos radios bien-aimées qui, malgré quelques décennies derrière elles, continuent de transmettre et de bouger et pour cette raison, elles aimeraient être capable de les rajeunir d'une manière ou d'une autre.

De nombreux projets ont été créés à cet effet mais celui que nous vous présentons est unique en son genre, probablement unique.

En plus des caractéristiques électriques bien connues de l'APPAREIL utilisé, ANALOG DEVICE AD8007, il a été décidé de mettre en œuvre et d'adapter de manière appropriée un filtre coupe-bande pour éliminer la bande FM commerciale qui, comme beaucoup le savent, est le talon d'Achille du milieu de gamme. gamme de récepteurs SDR, peut-être même haut de gamme.

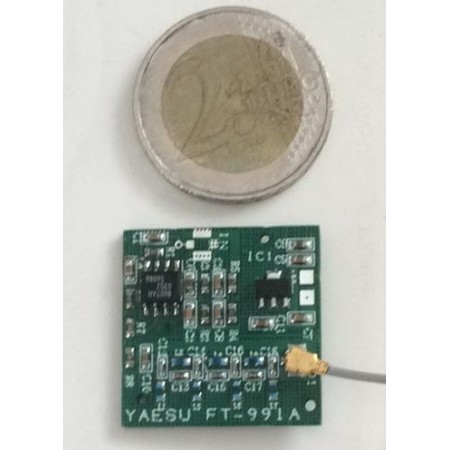

Ici, en seulement 3,5 cm x 3,5 cm, le RF NOTCH BUFFER a été créé pour toutes les radios.

  • Impédance d'entrée caractéristique > 20 kOHM ;
  • Impédance de sortie stabilisée à 50OHM ;
  • Gain personnalisé en fonction du type de radio dans laquelle il est installé (à demander lors de la commande)
  • Equipé d'un connecteur IPX menant à un connecteur SMA pour une connexion facile de votre clé SDR.

Fonctionnalités minimales garanties :

  • Isolation inversée >100 dB à 30 MHz ;
  • Gagner > 6dB
  • IP3 > +35dB
  • Arrêter la bande FM > 60 dB
  • Alimentation 8-14v (R)

Graphique de coupe du filtre coupe-bande 88-108 MHz

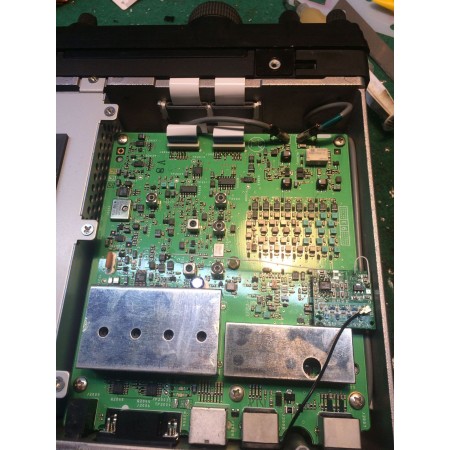

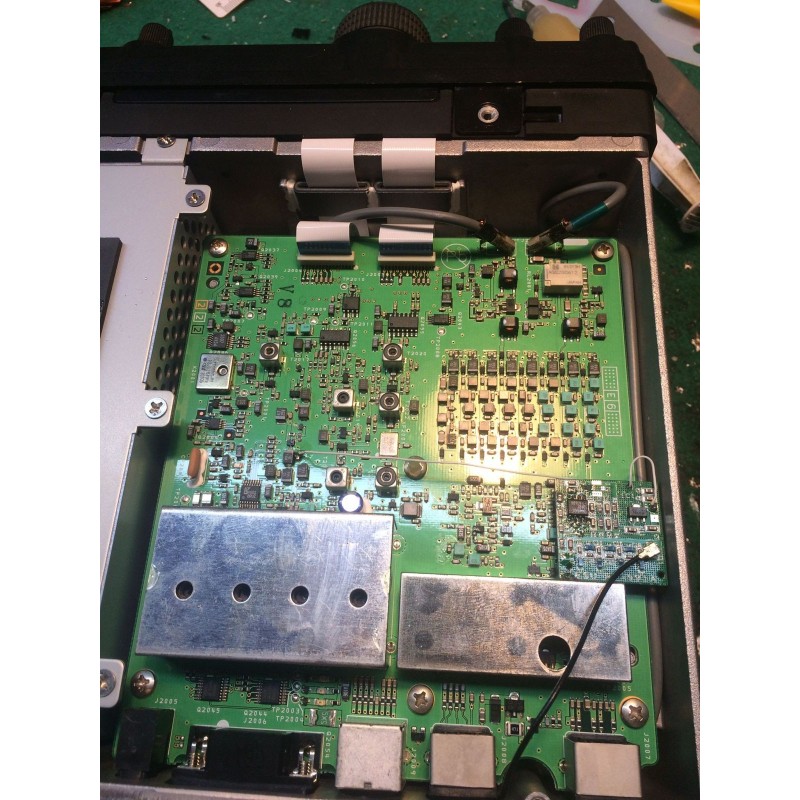

Quelques photos d'installation de nos clients assemblant Sdr dans les kenwood ts-480 et kenwood ts-990 avec colibri nain

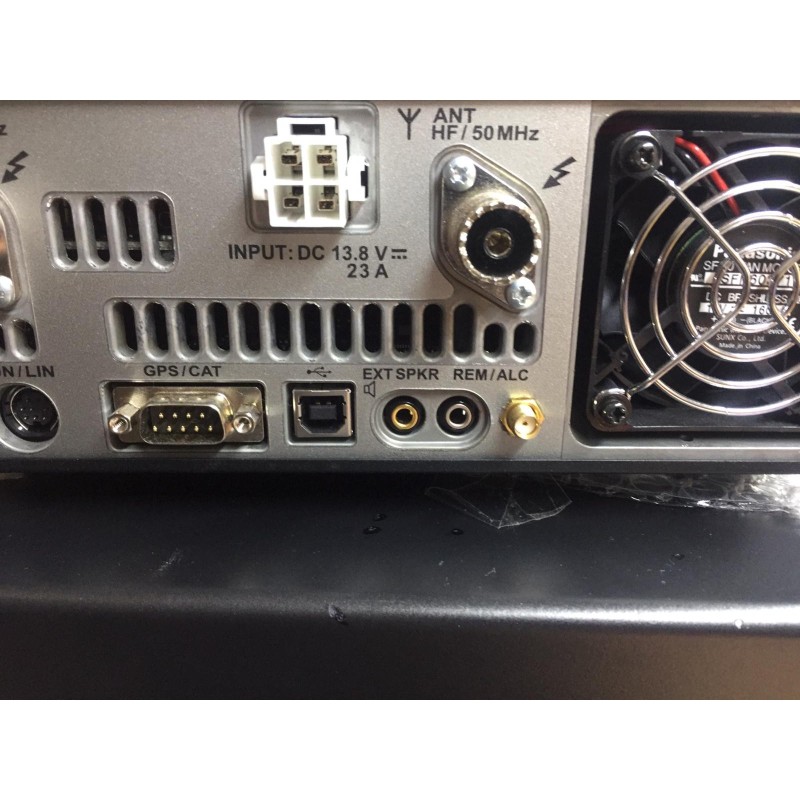

Montage YAESU FT-450

IFBP1
7 Produits

Fiche technique

Mpn
IFBP-1
Gars
Filtri & Schede aggiuntive
Caractéristiques
IF Buffer + Filtro Notch FM
Marque compatible
Generico
Sous-catégories
Filtri & Schede aggiuntive
