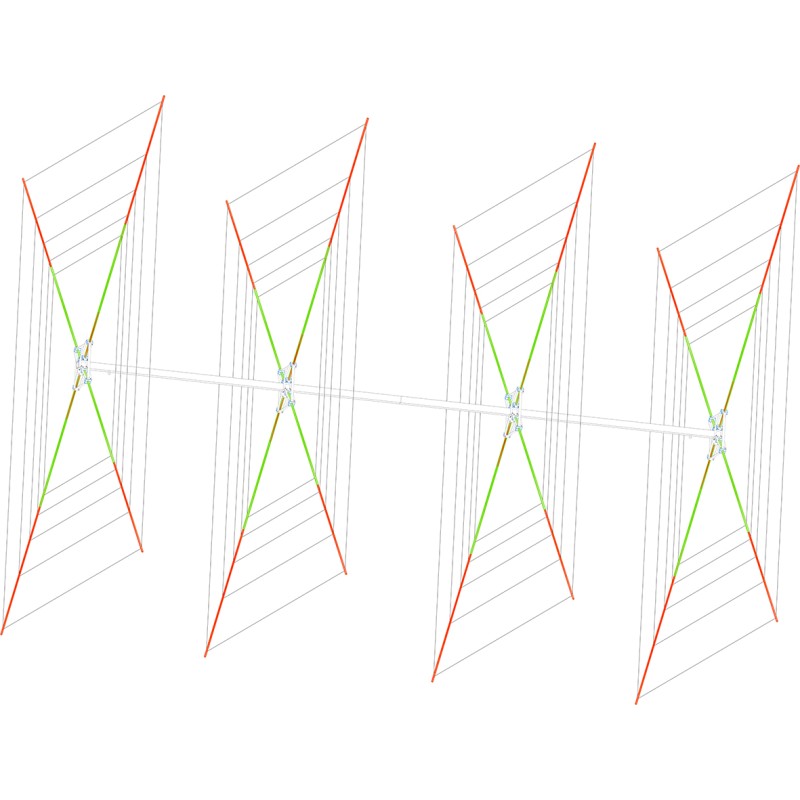

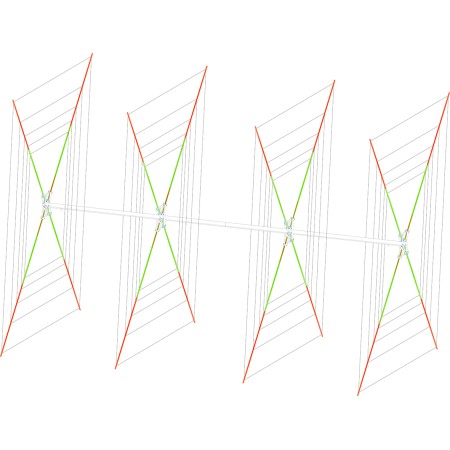

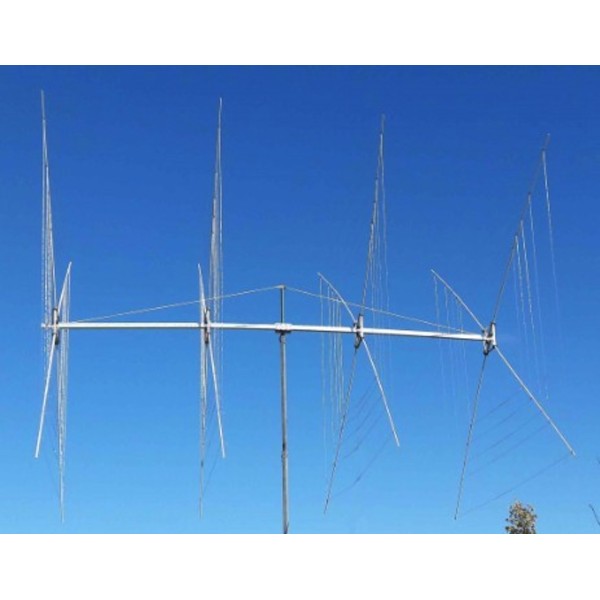

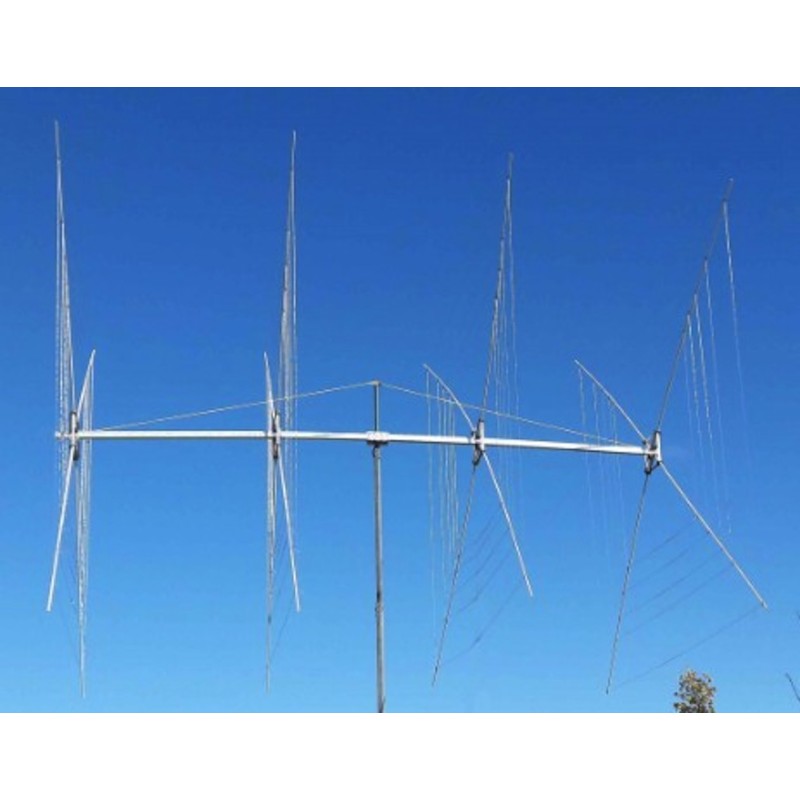

Statut QUAD : 4 StQ 5 L, cubique 4 éléments 5 bandes HF

Ref: 4StQ5

Généralement livré en 7/15 jours.
2 212,00 €
Taxe inclu
rating Aucun avis pour le moment
- Renseignez-vous sur les délais de livraison
Quantité

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


4 StQ 5

Table de simulation Eznec, gain et F/B en espace libre et espace réel à une longueur d'onde du sol.

Spécifications techniques : Alimenté par boucle



ÉQUIPEMENT STANDARD:

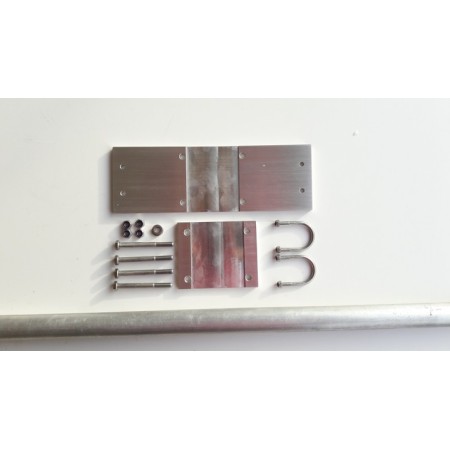

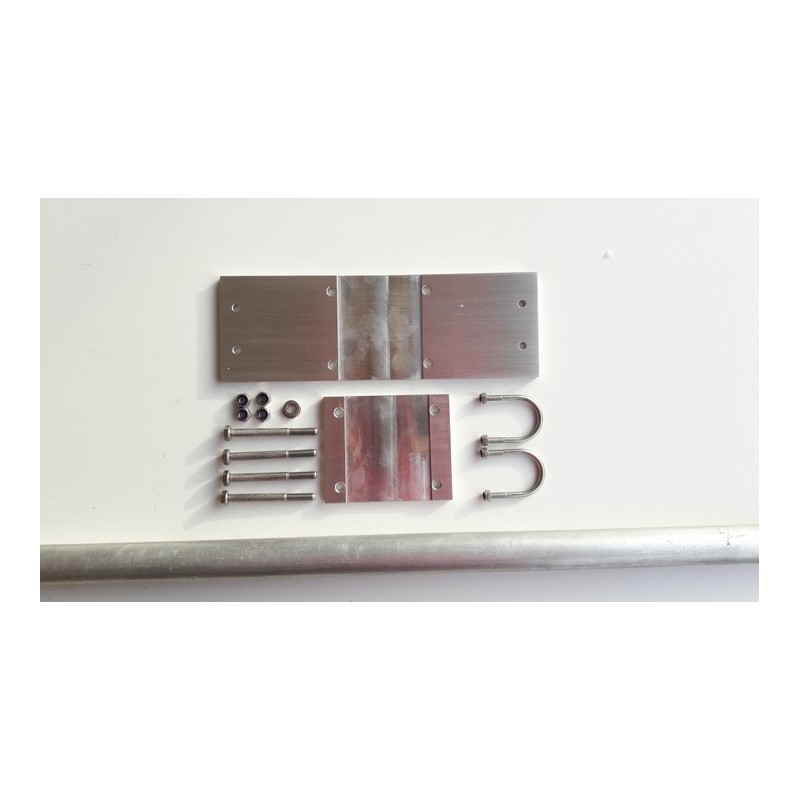

Là 4 StQ 5, est équipé du "Kit tirants horizontaux" (PHOTO) pour vaincre la longueur de la flèche. Avec cet équipement, les poussées horizontales du vent, qui arrivent latéralement sur la bôme, sont neutralisées. Le kit se compose d'une plaque sur la flèche sur laquelle est appliqué un tube en aluminium qui a pour tâche de tendre les tirants du câble en Kevlar. Tous les boulons et serre-câbles sont évidemment en acier inoxydable.

Modèle

Nombre d'éléments/bande

Longueur de flèche en mt

40 m

30 m

20 m

17 m

15 m

12 m

10 m

2 StQ 5

2

2

2

2

2

2,55

3 StQ 5

3

3

3

3

3

5.60

3/4 StQ 5

3

3

3

4

4

5.60

4 StQ 5

4

4

4

4

4

8h20

4/5 StQ 5*

4

4

4

5

5

8h00

4/5/6 StQ 5*

4

4

5

5

6

9.14

4 StQ 7*

2

2

4

4

4

4

4

8h20

En option : Kit de 4 éléments quad pour la bande 50Mhz

Le kit pour 3 pièces peut être appliqué sur la même rampe que le quad
qud pour 50 MHz. Les caractéristiques électriques se trouvent sur la page
relatif aux kits : 4 Kits StQ 50
En ajoutant le kit à ce modèle, vous aurez un quad à six bandes pleine grandeur .
mais avec un seul boum !
En option : Kit de tirants d'élément

Lors de la commande du quad ou même ultérieurement
lors de l'installation, il est possible d'ajouter le "kit tirant élément"
Cette option comprend les détails suivants :
- extension de la bôme via une tige en fibre de verre de diamètre 25 mm
- Tirant Mastrant de 3 mm, qui relie les éléments entre eux puis les relie
aux extensions du boom
- boucle en Mastrant 3mm, à appliquer sur tous les éléments.
En installant ce kit, le mouvement des barillets est évité
fibre de verre lors de vents forts ou de chutes de neige qui alourdissent la tresse
des boucles. Le résultat est un structure qui maintient un niveau correct de
flexibilité pour amortir la poussée du vent sur l'antenne, mais ça n'arrive jamais
pour surmonter le niveau critique de contrainte mécanique.
