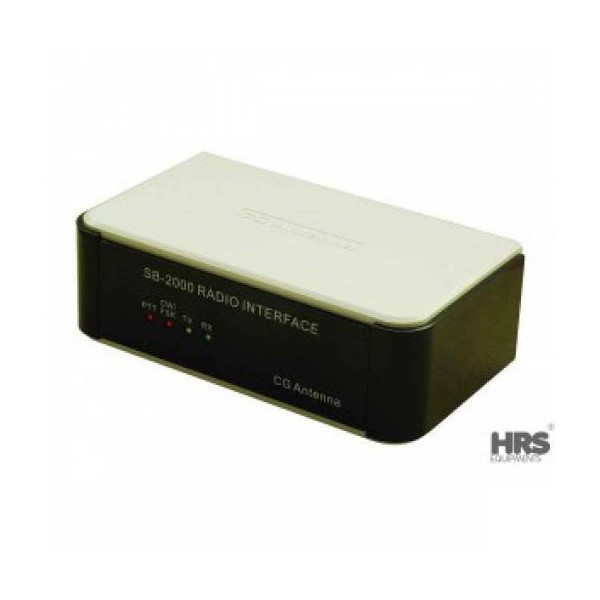

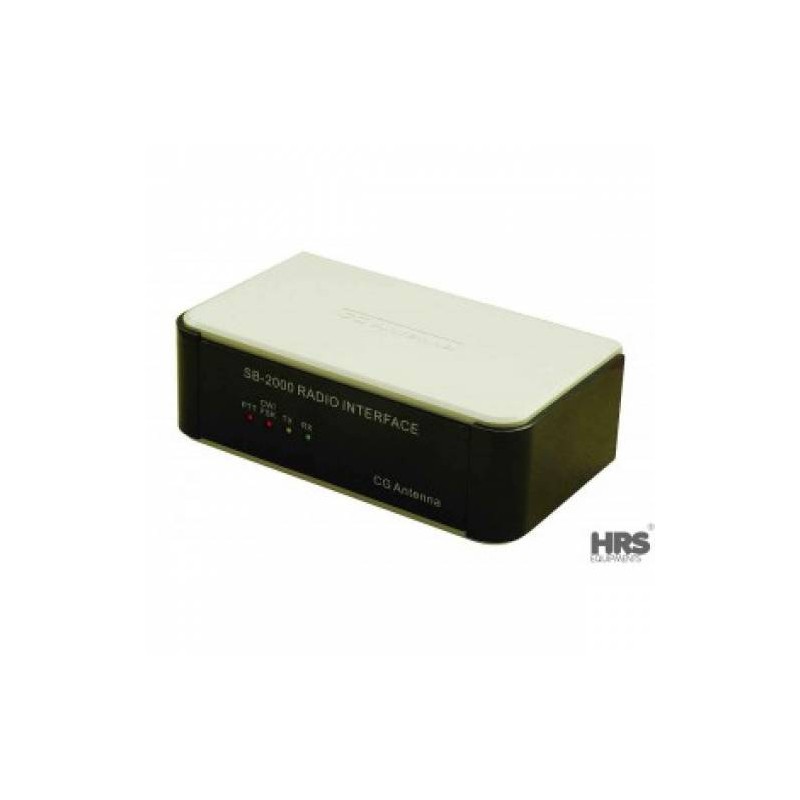

SB-2000 MKII USB + CÂBLES DE CONNEXION

Interface radio USB SB-2000 MK2 + câble connexion de votre choix pour votre appareil

SB-2000 Mk2 : carte son et interface CAT avec Contrôle USB
Le SB-2000 Mk2 est une interface abordable pour émetteurs-récepteurs avec connecteur USB (USB 1.1 et USB 2.0 pleine vitesse sont pris en charge). Il n'est pas nécessaire d'avoir un port série ou parallèle sur votre ordinateur. Le SB-2000 contient une interface CAT de contrôle pour l'émetteur-récepteur (y compris PTT, FSK a CW) ainsi qu'une interface de carte son pour les modes numériques tels que RTTY, PSK32, SSTV, FAX, etc (en utilisant la carte son de votre ordinateur).

La nouvelle version 'Mk2' de l'interface SB-2000 prend désormais en charge deux ports des séries virtuelles ! Ceci est très utile car tous les programmes pour les ordinateurs sont capables de prendre en charge des fonctions mixtes telles que PTT et CW, plus CAT sur le même port série. Avec la nouvelle version vous disposez de deux ports série ports virtuels, un pour PTT et CW/FSK, et un autre port pour le contrôle CAT
Tous les signaux sont isolés optiquement ou avec des transformateurs. Nutrition s'effectue via la ligne USB depuis l'ordinateur. Inclus dans la fourniture est un CD avec les pilotes USB pour Windows 2000, XP, Vista et Win7. MacOS pris en charge directement et ne nécessitent pas l’installation de pilotes.

Dimensions 130x75x45mm.

Les jeux de câbles vendus séparément incluent tous les câbles nécessaires aux connexions (CAT et données vers la radio, USB et audio vers le ordinateur).

Le SB-2000 Mk2 comprend un convertisseur de niveau RS-232 vers USB, permettant l'utilisation de radio avec interface RS-232 (FT-1000, FT-2000, FT-450, FT-950, etc.) La connexion radio se fait avec un câble multi qui comprend également le signal CW. L'interface CAT fonctionne jusqu'à un maximum. vitesse de 19 200 bauds.

Note sur l'utilisation du SB -2000 avec l'Icom IC -7000 :
Le cable ACC-103 a un pont interne entre les lignes de codage pour FSK et CW . Ce permet de coder avec un seul Ligne de signal RTS , e fonctionne très bien avec IC -706, IC -7200, etc. Mais avec l' IC-7000, un courant le niveau élevé apparaît ces lignes . L'effet est que le ventilateur démarre peu de temps après après avoir branché le câble. Dans certains cas Dans certains cas, l'IC -7000 pourrait être endommagé .

Solution rapide : ne pas connecter le connecteur CW du SB- 2000 au IC -7000. Cela le rend inutilisable l'interface pour la télégraphie . Autres modes , tels que PSK31 , RTTY etc. ne sont pas intéressés .

Note : Certaines radios prenant en charge HF et VHF ( par exemple, IC -746, IC-7400 ) ont des lignes PTT séparé pour HF ( HSEND) et VHF ( VSEND). Les interfaces SB -2000 ont uniquement une ligne HSEND , donc sans les modifications sont utilisables uniquement en HF . Pour utiliser l'interface également en VHF / UHF , il faut changer le connecteur interface radio ou ligne HSEND et VSEND simultanément (pont entre HSEND et VSEND ). Le des radios comme l' IC -706Mk2G et IC -7000 en ont besoin ? De avoir un ensemble de voix menu , en mode HSEND entre également le Tx VHF et UHF .

Manuel d'utilisation du SB-2000

Nouveau Pilotes SB-2000 (XP, Vista et Windows 7, 7-64)

Caractéristiques

• Connecter votre ordinateur avec port USB. Pas besoin de port série ou parallèle

La plupart des radios les programmes sont construits sur la base du port série COM de l'ordinateur PC.

Mais le plus Les derniers ordinateurs PC n'ont pas de port série.

• USB Au pont UART par puce unique FT232. Conforme USB 2.0. Pleine vitesse.

Être compatible avec l'ancien programme radio, nous devons toujours continuer à utiliser le port série. C'est pourquoi nous choisissons d'utiliser le pont USB vers UART qui convertit l'USB en port série. FT232R est un pont USB vers UART à puce unique très fiable.

• CHAT, Le contrôleur CI/V et le transformateur audio sont combinés.

Pas sophistiqué paramètres du logiciel. Fonctionne très clairement à partir des paramètres accessibles sur le panneau de commande. Il prend en charge CAT avec le protocole RS232. Il est donc compatible avec les dernières nouveautés émetteurs-récepteurs.

• Complet isolement entre l'ordinateur et la station de radio.
  • Optique Isolation utilisée pour le signal numérique.
  • l'audio transformateur 1:1 isolé du signal. Il dispose d'une isolation statique interne. Excellent CEM (compatibilité électromagnétique)

• Exploité par l'alimentation USB de l'ordinateur. Pas besoin de puissance supplémentaire.

Lorsque vous êtes en expédition ou mobile, vous n'aurez pas de maux de tête supplémentaires avec SB-2000. Il utilise l'alimentation du port USB de votre ordinateur.

• Très taille compacte, facile à transporter.

  Poids inférieur à 400 grammes. Format de poche uniquement.

• Fournir avec accessoires complets.

Ça arrive avec câbles USB, CAT ou CI/V, données et audio.

SB-2000USB Interface radio

Caractéristiques

• Connecter votre ordinateur avec port USB. Pas besoin de port série ou parallèle

La plupart de Les programmes radio sont construits sur la base du port série COM de l'ordinateur PC. Mais le plus les derniers ordinateurs PC n'ont pas de port série.

• USB Au pont UART par puce unique FT232. Conforme USB 2.0. Pleine vitesse.

Être compatible avec l'ancien programme radio, nous devons toujours continuer à utiliser le port série. C'est pourquoi nous choisissons d'utiliser le pont USB vers UART qui convertit l'USB en port série. FT232R est un pont USB vers UART à puce unique très fiable.

• CHAT, Le contrôleur CI/V et le transformateur audio sont combinés.

Pas sophistiqué paramètres du logiciel. Fonctionne très clairement à partir du réglage accessible sur la commande panneau. Il prend en charge CAT avec le protocole RS232. C'est donc compatible avec le la plupart des derniers émetteurs-récepteurs.

• Complet isolement entre l'ordinateur et la station de radio.
  • Optique Isolation utilisée pour le signal numérique.
  • l'audio transformateur 1:1 isolé du signal. Il dispose d'une isolation statique interne. Excellent CEM (compatibilité électromagnétique)

• Exploité par l'alimentation USB de l'ordinateur. Pas besoin de puissance supplémentaire.

Lorsque vous êtes en expédition ou mobile, vous n'aurez pas de maux de tête supplémentaires avec SB-2000. Il utilise l'alimentation du port USB de votre ordinateur.

• Très taille compacte, facile à transporter.

  Poids inférieur à 400 grammes. Format de poche uniquement.

• Fournir avec accessoires complets.

Ça arrive avec câbles USB, CAT ou CI/V, données et audio.

---

Les fonctions

Liens SB-2000 votre émetteur-récepteur radio avec l'ordinateur.

• Contrôle fonctionnement radio via CAT, CI/V.

Tu peux vérifiez votre radio si elle prend en charge le protocole CAT ou CI/V depuis votre ordinateur.

• Fonctionner RTTY, PSK31, SSTV, FAX, etc. mode numérique.

De ton ordinateur, vous pouvez facilement utiliser le mode numérique avec un logiciel approprié. Transformez le vôtre ordinateur dans un DTE professionnel coûteux.

• Transmettre et recevez CW.

Si tu voulez vous détendre, utilisez CW, vous pouvez choisir d'utiliser un logiciel pour envoyer ou recevoir CW. Utilisez le clavier de votre ordinateur au lieu d'une palette ou d'une touche droite. Lire tout ce que j'ai reçu Code Morse depuis l'écran de votre ordinateur.

• Soutien ECHOLINK pour contrôler la station distante.

• Enregistrer votre session vocale SSB.

• Soutien Opérations FSK.

SB-2000 Manuel de l'Utilisateur

Nouveau Pilotes SB-2000 (XP, Vista et Windows 7, 7-64, 8, Windows 10)

Prêt à l'emploi liste des câbles

SB-2000 DB-25 définition de la fiche

Diagramme .

RS émission/réception
Fonction TX/RX (depuis l'ordinateur) en protocole RS-232. C'est utilisé par Yaesu ou Kenwood pour le contrôle des plates-formes CAT en protocole RS-232.

émission/réception
Fonction TX/RX (depuis l'ordinateur) en protocole TTL. CI/V et CAT utilise de cette façon.

RTS/DTR
Contrôle de sortie. Pour la plupart des paramètres du logiciel de radioamateur, RTS est utilisé pour PTT et DTR est utilisé pour CW/FSK.

UN F IN/OUT (basé sur une carte son d'ordinateur)
AF IN est l'audio de l'émetteur-récepteur. AF OUT est l'audio vers l'émetteur-récepteur.
