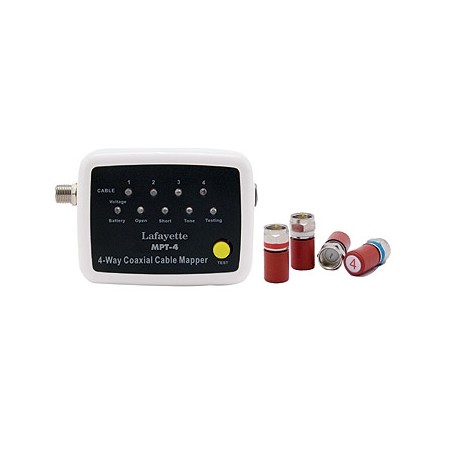

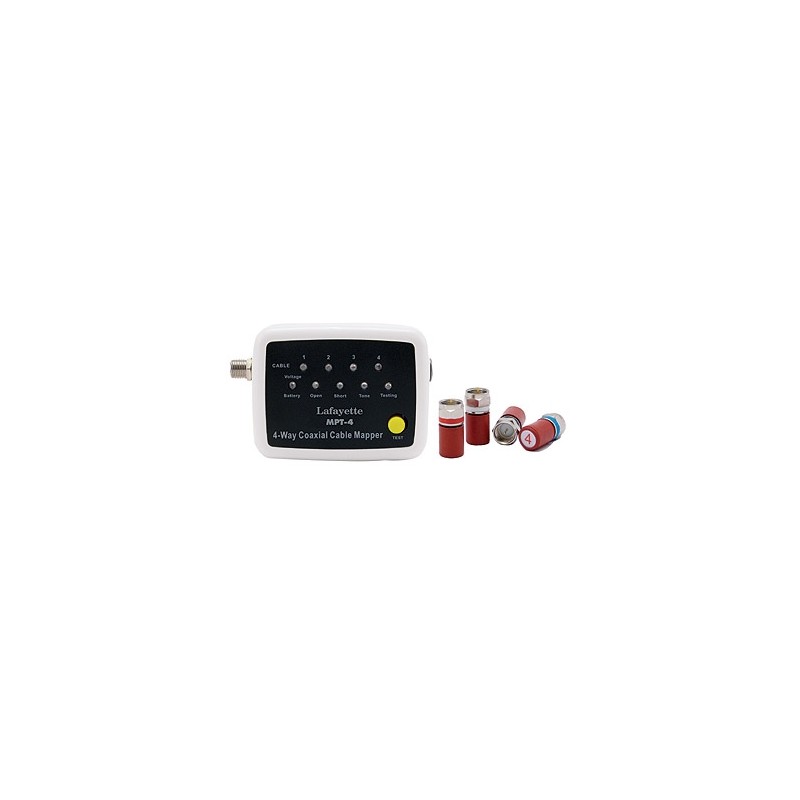

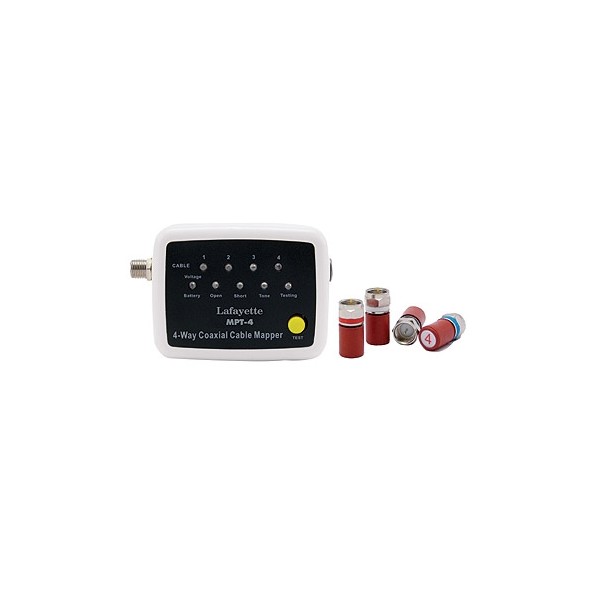

MAPPER Lafayette MPT-4 POUR CÂBLES COAXIAUX 4 VOIES

MPT-4
MAPPER POUR CÂBLES COAXIAUX À 4 VOIES

Le mappeur de câbles coaxiaux a été créé pour identifier en toute confiance les câbles coaxiaux dans un câblage complexe. Il s'agit d'un outil portable, adapté à une utilisation dans le secteur de l'installation et de la maintenance de systèmes vidéo CATV. Grâce à cet outil, il sera possible de tester rapidement et en toute sécurité plusieurs câbles coaxiaux terminés par des connecteurs de type F.

Le MPT-4 peut également être utilisé comme générateur de signaux pour identifier les câbles coaxiaux dans des systèmes de câblage complexes et équipé d'un séparateur de seigle.

Avec ses quatre terminaisons distantes, codées par un numéro de série, le MPT-4 peut aider à tracer et identifier tout type de câble coaxial.

CARACTÉRISTIQUES :

- LED de signalisation de télédétection ;

- LED d'arrêt en cas d'anomalie ;

- LED d'état ;

- LED d'indication de tension/batterie faible

- Bouton TEST.

CARACTÉRISTIQUES :

- ARRÊT AUTOMATIQUE : 12 secondes après avoir terminé le test Réussite/Échec. 30 minutes en mode « Tonalité » ;

- LONGUEUR MAXIMALE DU CÂBLE À TESTER : environ 1200m ;

- RÉSISTANCE MAXIMALE DU CÂBLE DC (Entre écran et pôle central) : 100 ohm ;

REMARQUE : Le mappeur ne peut pas être utilisé pour tester des câbles ayant une tension AC - DC, sur des câbles connectés à des circuits amplificateurs, des dispositifs de blocage DC ou des séparateurs d'isolation.
