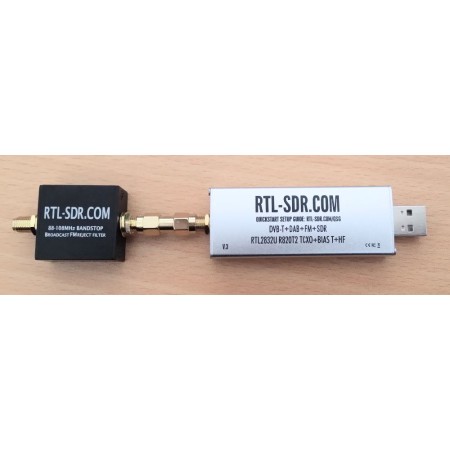

Filtre RTL-SDR Blog Filtre d'arrêt de bande FM de diffusion

Filtre coupe-bande FM de diffusion du blog RTL-SDR

Ce filtre atténue les signaux de 88 à 108 MHz avec environ 50 dB ou plus d'atténuation. Un filtre de bande de diffusion FM est très utile pour une utilisation avec le SDR, comme dans de nombreuses régions où les signaux FM peuvent être si forts qu'ils surchargent le SDR, entraînant de très mauvaises performances dans d'autres bandes. Vous pouvez savoir si c'est votre cas si vous voyez des images de stations BCFM ou des interférences qui ressemblent à un signal WFM sur d'autres fréquences lorsque vous augmentez le gain.

Le filtre est basé sur un simple Chebyshev du 7ème ordre. Le rouleau de 3 dB est à 76 MHz et 122 MHz, 88 MHz est atténué de près de 60 dB et 108 MHz de 45 à 50 dB. En dehors de la bande passante la perte d'insertion est pratiquement nulle, inférieure à 0,5 dB de 500 MHz à 1 GHz et inférieure à 1,5 dB entre 1 GHz et 2 GHz. Les performances diminuent légèrement de 2 à 3 GHz, mais la perte d'insertion reste inférieure à 1,5 dB pour la plupart des fréquences. Le filtre peut également laisser passer jusqu'à 80 mA de courant continu (peut probablement en faire plus) et a une résistance CC négligeable.

Ci-dessous, nous montrons une comparaison de ce à quoi ressemble un analyseur de réseau et un filtre de bande TV FM à 5 $. Vous pouvez voir que la bande d'arrêt est considérablement atténuée et que les pertes d'insertion aux autres fréquences sont beaucoup plus importantes.

Ce filtre rejette les signaux entre 88 et 108 MHz avec une atténuation d'environ 50 dB ou plus. Un filtre coupe-bande FM de diffusion est très utile pour une utilisation avec les SDR, car dans certaines régions, les signaux FM diffusés peuvent être si forts qu'ils surchargent le SDR, entraînant de très mauvaises performances dans d'autres bandes. Vous pouvez savoir si c'est votre cas si vous voyez des images de stations BCFM ou des interférences qui ressemblent à un signal WFM sur d'autres fréquences lorsque vous augmentez le gain.

Le filtre est basé sur une conception simple de Chebyshev du 7ème ordre. La réduction de 3 dB est à 76 MHz et 122 MHz. 88 MHz sont atténués de près de 60 dB et 108 MHz sont atténués de 45 à 50 dB. En dehors de la bande passante, la perte d'insertion est pratiquement nulle en dessous de 500 MHz, inférieure à 0,5 dB entre 500 MHz et 1 GHz et inférieure à 1,5 dB entre 1 GHz et 2 GHz. Entre 2 et 3 GHz, les performances se dégradent légèrement, mais la perte d'insertion persiste. inférieure à 1,5 dB pour la plupart des fréquences. Le filtre peut également laisser passer jusqu'à 80 mA de courant CC (peut probablement en faire plus) et a une résistance CC négligeable.

Ci-dessous, nous montrons une comparaison de ce à quoi ressemble un filtre coupe-bande TV FM bon marché à 5 $ sur l'analyseur de réseau. Vous pouvez voir que la bande d’arrêt est nettement moins atténuée et que les pertes d’insertion sur les autres fréquences sont beaucoup plus importantes.
