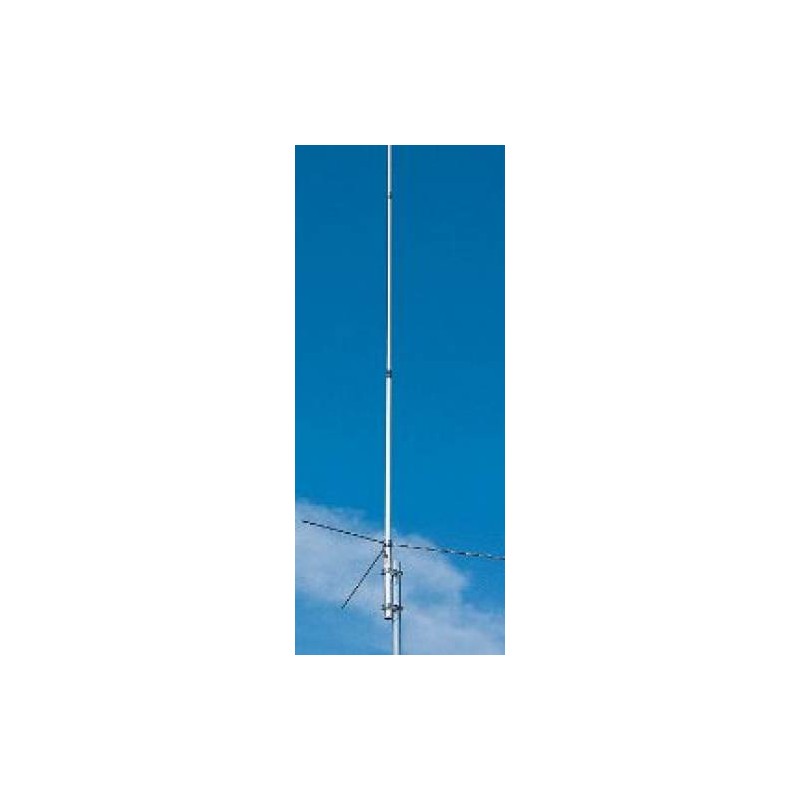

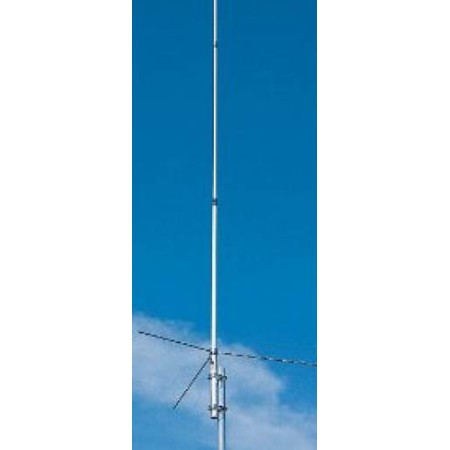

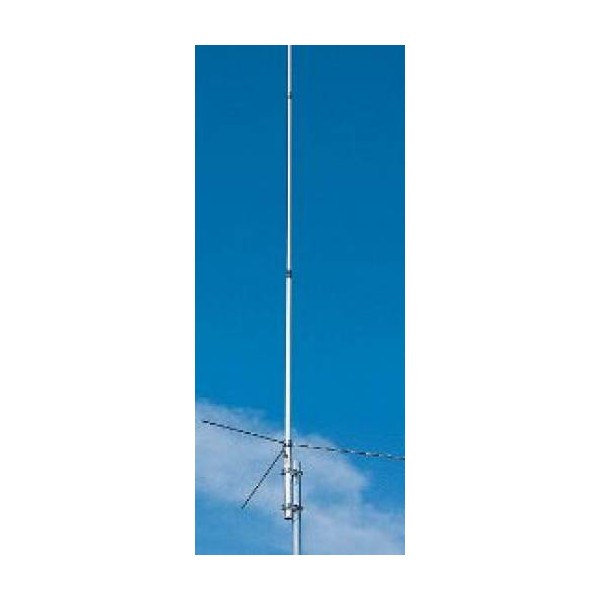

DIAMANT X-7000 WN 144/430/1200 MHz 5 MT

La gamme d'antennes de base la plus complète, avec caractéristiques techniques et une mécanique supérieure, telle que le système DJS Direct Joint. Avec cette marque je suis signaler les antennes avec un système de jonction directe qui fournit, en plus de protection externe, une structure solide comme pour les systèmes composés d'un seul élément. L'imperméabilité à l'eau des joints des éléments est garanti par des joints annulaires. Une protection externe empêche l'oxydation des éléments rayonnants internes. La vitesse du vent à laquelle ces antennes peut être soumis à des spécifications professionnelles, 40 m/sec pour le 7000/X-510/X-400/H-700H, 50 m/sec pour le X-300/X-200/V-2000/X-6000 et 60 m/sec pour le X-5000/X-50/ X-30.

Alors que le symbole DC indique des antennes court-circuitées à la masse pour courant continu. L'élément rayonnant, celui placé à l'intérieur de l'antenne, il est directement mis à la terre afin de protéger l'équipement des surtensions et décharges électrostatiques lors d’orages.

Tous les antennes ont une impédance de 50 ohms, avec un VSWR meilleur que 1,5, elles peuvent être fixé sur un poteau d'un diamètre compris entre 30 et 62 mm.

X7000 : 144/430/1 200 MHz (2 m/70 cm/23 cm)

Longueur : 5,0 m / Longueur radiale : environ 52 cm / Poids : 2,2 kg
Gain : 8,3 dB (144 MHz), 11,7 dB (430 MHz), 13,7 dB (1 200 MHz)
Puissance nominale maximale: 100 W FM (144/430 MHz), 60 W FM (1200 MHz), Total 100 W FM
Impédance : 50 ohms / VSWR : moins de 1,5 : 1 / Nominal Vitesse du vent : 40 m/sec.
Diamètre de mât accepté : 30mm à 62mm / Connecteur : NJ
Type: charge C 3x5/8 ondes (144 MHz), charge C 8x5/8 ondes (430 MHz), charge C 14x5/8 ondes (1200 MHz), FRP coque extérieure
