Antenne double bande 144/430 MHz à gain élevé Diamond X-700 HN

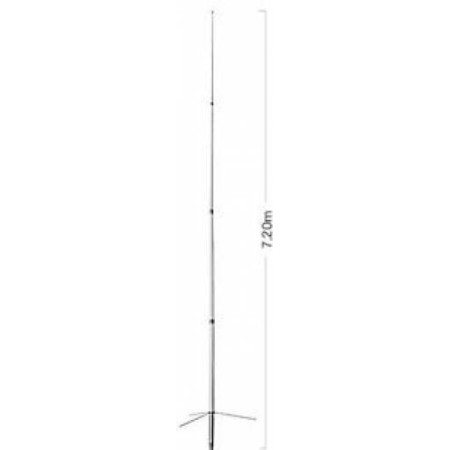

DIAMANT X-700 HN 144/430 MHz 7,20 M.

CARACTÉRISTIQUES TECHNIQUES

La gamme d'antennes de base la plus complète, avec caractéristiques techniques et une mécanique supérieure, telle que le système DJS Direct Joint. Avec cette marque je suis signaler les antennes avec un système de jonction directe qui fournit, en plus de protection externe, une structure solide comme pour les systèmes composés d'un seul élément. L'imperméabilité à l'eau des joints des éléments est garanti par des joints annulaires. Une protection externe empêche l'oxydation des éléments rayonnants internes. La vitesse du vent à laquelle ces antennes peut être soumis à des spécifications professionnelles, 40 m/sec pour le 7000/X-510/X-400/H-700H, 50 m/sec pour le X-300/X-200/V-2000/X-6000 et 60 m/sec pour le X-5000/X-50/ X-30.

Alors que le symbole DC indique des antennes court-circuitées à la masse pour courant continu. L'élément rayonnant, celui placé à l'intérieur de l'antenne, il est directement mis à la terre afin de protéger l'équipement des surtensions et décharges électrostatiques lors d’orages.

Tous les antennes ont une impédance de 50 ohms, avec un VSWR meilleur que 1,5, elles peuvent être fixé sur un poteau d'un diamètre compris entre 30 et 62 mm.
