Ref: DIP40
Lieferung innerhalb von 2 WochenDrehdipol für den 40er-Bereich.

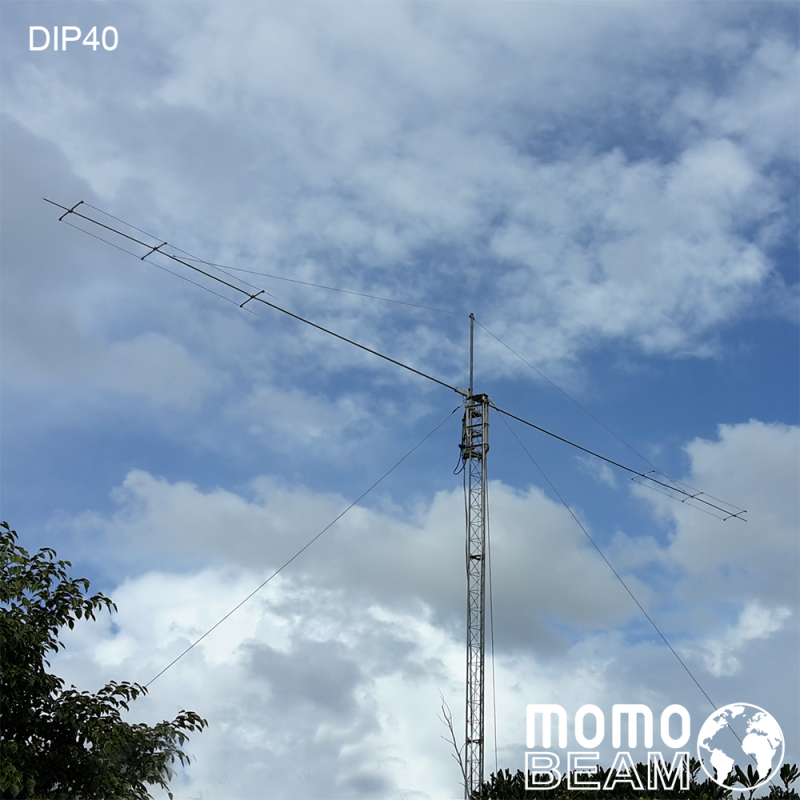

DIP 40 ist ein Rotationsdipol für das 40-Meter-Band (7 MHz). Es nutzt das exklusive FTL-System (Folded Top Load), das die Größe der Antenne reduziert, ohne die Leistung oder Bandbreite zu beeinträchtigen, was somit der einer Vollgröße entspricht.
Der maximal einsetzbaren Leistung sind keine Grenzen gesetzt und die Leistung ist wirklich hervorragend. Das S.WR beträgt im gesamten Band weniger als 1:1,5 wie bei einer Antenne in voller Größe! Die Stromversorgung erfolgt direkt (über 1:1 Balun oder RfChoke) an 50 Ohm.
Erfordert einen Rotor für mittlere Belastung
HF-Drossel: 3 kW inklusive
Verfügbarkeit: Innerhalb von 2 Wochen
DIP 40 | 40 m – 7 MHz |
---|---|
Gewinn dBi: (bei 20 Metern über dem Boden) | 0,0 |
Gewinnen Sie dBd freien Speicherplatz: | 2.14 |
F/B: | 0 dB |
Aktive Elemente: | 1 |
Bandbreite KHz VSWR ≤ 1,5:1 | 200 |
Auslegerlänge: | 0 cm |
Rotationsradius: | 800cm |
Benötigte Stromleitungen: | 1 x 50 Ohm |
Längstes Element: 1600 cm
Anwendbare Leistung: 10 kW
Windbereich: 0,35 m²
Windlast 130 km/h: 000 Nr
Windüberleben*: 130 km/h
Mastanschluss: 40/60 mm (höher auf Anfrage)
Balun: 3/5/10 kW (nicht im Lieferumfang enthalten, separat zu erwerben)
Gewicht (ohne Verpackung): 16kg
VERWENDETE MATERIALIEN
Rohre und Platten: Aluminiumlegierung, 6060T6 – 6082T6
Hardware: Edelstahl
Isolatorschalen: UV-beständiges Polypropylen
Verfügbare Handbücher: Italienisch – Englisch – Spanisch
* Windüberleben ist die maximale Windgeschwindigkeit, der die Antenne ausgesetzt werden kann, ohne dass es zu bleibenden Verformungen kommt (Wert berechnet, wenn kein Eis vorhanden ist).
