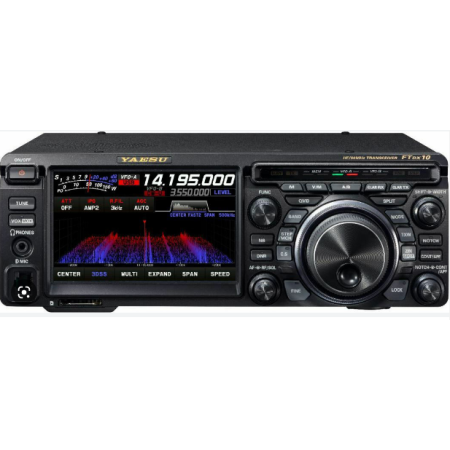

Yaesu FTDX10 Basic HF/50 MHz SDR-Transceiver, 5 JAHRE OFFIZIELLE GARANTIE VON YAESU ITALIEN

Wir freuen uns, den FTDX10 vorzustellen, den neuen kompakten HF/50 MHz 100 W SDR-Transceiver von YAESU.

- Hybride SDR-Konfiguration

Wie die FTDX101-Serie verwendet auch der neue FTDX10 die YAESU-Hybrid-SDR-Konfiguration – Schmalband-SDR und Direktabtast-SDR. Der SDR-Schmalband-SDR-Empfänger unterstreicht die hervorragende Leistung des Empfängers, während der Direct Sampling SDR eine digitale Echtzeitverarbeitung des Spektrums ermöglicht.

- Schmalband-SDR mit 3 Arten von Dachfiltern und phänomenalen Multisignal-Empfangseigenschaften

Wie bei der FTDX101-Serie wurde die Empfängerkonfiguration vom Down-Conversion-Typ mit der ersten ZF bei 9 MHz übernommen. Es ermöglicht den Einbau hervorragender Schmalband-Kristallabdeckungsfilter mit dem gewünschten „Cliff-Edge“-Formfaktor. Dank des Schmalband-SDR mit der neuesten Schaltungskonfiguration einschließlich 500-Hz-, 3-kHz- und 12-kHz-Roofing-Filtern und rauscharmem Oszillator erreicht der RMDR (Reciprocal Mixing Dynamic Range) 116 dB oder mehr, der BDR (Blocking Dynamic Range) im Nahbereich erreicht 141 dB oder mehr und der 3. IMDR (Thirdorder Intermodulation Dynamic Range) erreicht 109 dB oder mehr im 14-MHz-Band bei einem Abstand von 2 kHz.

- 250 MHz HRDDS (High Resolution Direct Digital Synthesizer) bietet einen ruhigen und klaren Empfang

Die lokale Schaltung des neuen FTDX10 nutzt wie die FTDX101-Serie das 250-MHz-HRDDS-Verfahren. Dank seiner Eigenschaften, die das C/N-Verhältnis (Träger-Rausch-Verhältnis) verbessern, und der sorgfältigen Auswahl der Komponenten im Design erreicht das charakteristische Phasenrauschen des lokalen Signals einen hervorragenden Wert von -145 dB oder weniger im Abstand von 14 MHz bis 2 kHz.

- 3DSS (3-Dimensional Spectrum Stream) auf dem 5-Zoll-Vollfarb-TFT-Display mit Touch-Panel-Funktionalität

Das 5-Zoll-Vollfarbpanel zeigt das 3DSS-Display. Durch Berühren der Frequenzanzeige erscheint der Ziffernblock und die Einstellung des aktiven Bandes und der Frequenz kann per Direkteingabe eingestellt werden. Das Einstellen und Anpassen der Frequenz kann auch durch Drehen des MAIN-Einstellrads oder durch Berühren des Displays des Oszilloskops erfolgen. Ähnlich wie bei der FTDX101-Serie sind MULTI-Anzeige, RX-Betriebsstatusanzeige, Center-, FIX- und Cursor-Modi verfügbar.

- Frontplatte für außergewöhnliche Betriebseffizienz ausgelegt

MPVD (Multi-Purpose VFO Outer Dial) ist ein Mehrzweckknopf an der Außenseite des VFO, der die Steuerung des Clarifiers, C/S (benutzerdefinierte Auswahlfunktion) und den Abruf von Speicherkanälen ermöglicht.

- Fernbedienung mit optionaler LAN-Einheit (SCU-LAN10)

Mit der optionalen Netzwerk-Fernbedienungssoftware SCU-LAN10 ist eine Fernbedienung des Transceivers möglich. Zusätzlich zur Steuerung der Grundfunktionen des Transceivers ermöglichen die verschiedenen Anzeigevarianten des Oszilloskops anspruchsvolle Vorgänge wie die Überwachung der Bandbedingungen auf einem großen Display, sogar aus der Ferne über eine Verbindung zu einem Heim-LAN-Netzwerk.

Zu den Merkmalen des neuen FTDX10 gehören außerdem:

- 15 separate Bandpassfilter - Effektive QRM-Reduktion durch die IF-DSP-Funktionen (IF SHIFT/WIDTH, IF NOTCH DNF, DNR, COUNTOUR) - Extrem hochwertige und stabile Endstufe durch die neuen RD70HUP2 MOSFET-Push-Pull-Transistoren - 80-mm-Aluminium-Kühlkörper mit Extrem geräuscharmer Axialventilator – Automatischer Hochgeschwindigkeits-Antennentuner mit 100 Speicherkanälen – RF- und AF-Übertragungsmonitor – Mikrofonverstärker mit dreistufigem parametrischem Equalizer (SSB/AM-Modi) – QMB (Quick Memory Bank) – Band-Stack-Funktion – Optionaler externer Lautsprecher – SP-30 speziell für den neuen FTDX10 entwickelt – Optionaler Roofing-Filter (300 Hz) – XF-130CN erhältlich

Radiofunktionen:
- 100-W-HF/50-MHz-Band-Transceiver
- Hybrid-SDR-Setup mit einem SDR mit schmaler Bandbreite und einem SDR mit direkter Abtastung
- Schmalband-SDR ermöglicht phänomenale Multisignal-Empfangseigenschaften (2 kHz RMDR 116 dB+, 2 kHz BDR).
141dB+, 2kHz 3. IMDR 109dB+)
- Abwärtskonvertierung, ZF-Dachfilter
bei 9 MHz erzeugen einen hervorragenden Formfaktor - Extrem rauscharmes lokales Oszillatorsystem HRDDS (hochauflösender direkter digitaler Synthesizer) bei 250 MHz
- 15 separate leistungsstarke Bandpassfilter (BPF)
- Effektive QRM-Unterdrückung mit IF DSP (IF SHIFT/WIDTH, IF NOTCH/DNF, CONTOUR, DNR, APF)
- Hochwertiger und superstabiler Leistungsverstärker mit dem neuen Push-Pull-MOSFET RD70HUP2
„- 5-Zoll-Farb-Touchpanel und 3DSS-Display (3-Dimensional Spectrum Stream)“

- MPVD (Multi-Purpose VFO Outer Dial) ermöglicht eine außergewöhnliche Betriebsleistung
- Schnellspeicherbank (QMB)
- Unterstützt den CW-Betrieb mit mehreren Funktionen wie: CW-Null-Einstellung, CW-Auto-Null-Einstellung, CW-Umkehrung, Dekodierung
CW , CW-Codierung Signalformmodellierung mit FPGAs und anderen
- RTTY(FSK)/PSK-Kodierungs-/Dekodierungsfunktion
- Weitere praktische Funktionen wie die optionale Auswahl der HF-Verstärkung über IPO. Automatische Verstärkungsregelung, Quick-Split-Funktion
- SD-Kartensteckplatz
- Fernbedienung über Internet mit optionaler LAN-Einheit (SCU-LAN10)
Mitgeliefertes Zubehör:
SSM-75E-Mikrofon
Gleichstromkabel mit Ersatzsicherung
6,3 mm 3-Kontakt-Stecker
Betriebshandbuch

Spezifikationen:
Frequenzbereiche: RX 30 kHz – 75 MHz (im Betrieb)
1,8 MHz – 29,699999 MHz (Spezifizierte Leistung, nur Amateurbänder) *
* 5,1675 / 5,332 / 5,348 / 5,3585 / 5,373 / 5,405 MHz (nur USA), 5,351500-5,366500 MHz (
Nur EU ) / 5.25000-5.406500 (nur Großbritannien)
50 MHz – 53,999999 MHz (angegebene Leistung, nur Amateurbänder)
70 MHz – 70,499999 MHz (angegebene Leistung, nur UK-Amateurband-Version)
TX 1,8 - 54 MHz (nur Amateurbänder)
70 MHz – 70,49999 MHz (nur Großbritannien)
Modulationstyp: A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1B (PSK)
Frequenzstabilität: ±0,5 ppm (32 °F bis +122 °F / 0? bis +50?, nach 1 Minute)
Versorgungsspannung: DC 13,8 V ± 15 %
Schaltungstyp : Doppelwandlungs-Superheterodyn- Zwischenfrequenz 1. ZF 9,005 MHz 2. ZF

HF-Ausgangsleistung bei 24 kHz : 5 W – 100 W (CW, LSB, USB, FM, RTTY, PKT) 5 W – 25 W (AM)

Abmessungen : (B x H x T): 10,47 x 3,58 x 10,35 (Zoll) / 266 x 91 x 263 (mm) *Überstehende Teile nicht im Lieferumfang enthalten. Gewicht (ungefähr): 5,9 kg

Hybride SDR-Konfiguration
Wie die FTDX101-Serie nutzt auch der neue FTDX10 die hybride SDR-Konfiguration von Yaesu: Schmalband-SDR und
Direktabtastung SDR . Schmalband-SDR legt Wert auf eine hervorragende Empfängerleistung, während SDR mit direkter Abtastung eine bietet
Umfang des Spektrums der digitalen Echtzeitverarbeitung.
- Schmalband-SDR mit 3 Dachfiltertypen und Empfangscharakteristiken
phänomenale Multisignale Wie bei der FTDX101-Serie wurde die Empfängerkonfiguration vom Down Conversion-Typ mit der ersten ZF bei 9 MHz übernommen. Erlaubt
um hervorragende Kristallschalenfilter mit schmaler Bandbreite zu integrieren, die den gewünschten „Cliff-Edge“-Formfaktor haben.
Dank des Schmalband-SDR mit der neuesten Schaltungskonfiguration einschließlich 500-Hz-, 3-kHz- und 12-kHz-Roofing-Filtern und rauscharmem Oszillator erreicht der RMDR (Reciprocal Mixing Dynamic Range) 116 dB oder mehr, der nahe BDR (Blocking Dynamic).
Reichweite) erreicht 141 dB oder mehr und der 3. IMDR (Intermodulationsdynamikbereich dritter Ordnung) erreicht
109 dB oder mehr im 14-MHz-Band bei 2 kHz Abstand.
- 250 MHz HRDDS (High Resolution Direct Digital Synthesizer) bietet einen ruhigen und klaren Empfang
Die lokale Schaltung des neuen FTDX10 nutzt wie die FTDX101-Serie das 250-MHz-HRDDS-Verfahren. Dank seiner Funktionen
die das C/N-Verhältnis (Träger/Rauschen) und die sorgfältige Auswahl der Komponenten im Design verbessern, die Phasenrauschcharakteristik
des lokalen Signals erreicht einen hervorragenden Wert von -145 dB oder weniger bei 14 MHz und einem Abstand von 2 kHz.
- 3DSS (3-Dimensional Spectrum Stream) auf dem 5-Zoll-TFT-Farbdisplay mit Touchpanel-Funktionalität
Das 5-Zoll-Farbpanel zeigt das 3DSS-Display. Wenn Sie die Frequenzanzeige berühren, erscheint der Ziffernblock e
Das aktive Band und die Frequenzanpassung können per Direkteingabe eingestellt werden. Die Frequenzeinstellung und -anpassung kann auch durch Drehen des MAIN-Knopfes oder Berühren der Oszilloskopanzeige durchgeführt werden. Ähnlich wie bei der FTDX101-Serie stehen MULTI-Anzeige, RX-Betriebsstatusanzeige , Center-, FIX- und Cursor-Modi zur Verfügung.
- Frontplatte für überlegene Betriebseffizienz ausgelegt
MPVD (Multi-Purpose VFO Outer Dial) ist ein großer Mehrzweckring um die Außenseite des VFO-Rads, der die Steuerung ermöglicht
Clarifier, C/S (benutzerdefinierte Auswahlfunktion) und Speicherkanalabruf.
- Fernbedienung mit optionaler LAN-Einheit (SCU-LAN10)
Die Fernbedienung des Transceivers ist mit der optionalen Netzwerk-Fernbedienungssoftware SCU-LAN10 und SCU-LAN10 möglich.
Zusätzlich zur Steuerung grundlegender Transceiver-Vorgänge ermöglichen die vielseitigen Anzeigen des Oszilloskops anspruchsvolle Vorgänge wie z
Überwachung der Bandbedingungen auf einem großen Display an einem Ort außerhalb der Amateurfunkhütte über eine Verbindung zu einem Heim-LAN.

Zu den Merkmalen des neuen FTDX10 gehören:
- 15 separate Bandpassfilter
- Effektive QRM-Unterdrückung mit IF DSP (IF SHIFT/WIDTH, IF NOTCH DNF, DNR, COUNTOUR
- Hochwertiger und superstabiler Leistungsverstärker mit dem neuen Push-Pull-MOSFET RD70HUP2
- Aluminium-Kühlkörper mit geräuscharmem 80-mm-Axiallüfter
- Automatischer Hochgeschwindigkeits-Antennentuner mit 100 Kanälen großer Speicherkapazität
- HF- und AF-Übertragungsmonitor
- Mikrofonverstärker mit dreistufigem parametrischem Equalizer (SSB/AM-Modus)
- QMB (Schnellspeicherbank)
- Band-Stack-Funktion
- Optionaler Lautsprecher – SP-30 für den neuen FTDX10
- Optionaler Dachfilter (300 Hz) – XF-130CN verfügbar
