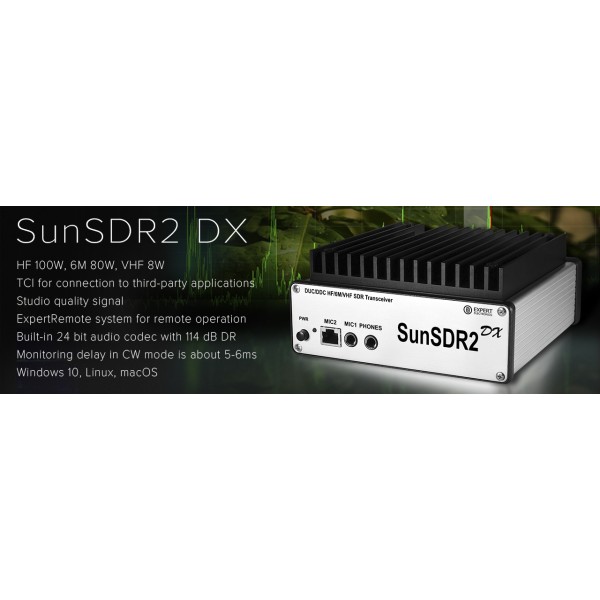

SunSDR2 DX - Ricetrasmettitore HF/6M/VHF 100/50/8 watts

SunSDR2 DX

Il ricetrasmettitore SunSDR2 DX basato sul noto ricetrasmettitore SunSDR2 PRO con numerosi miglioramenti hardware. È un 100W-HF; 50W-6M; Il ricetrasmettitore 8W-2M, molto compatto, ha un connettore separato per il raffreddamento attivo e un sistema di alimentazione migliorato, il che significa che è perfettamente adatto per DXpeditions. Inoltre, abbiamo aggiunto un connettore separato per un ATU esterno, quindi SunSDR2 DX ha tutte le funzionalità a cui ti sei abituato nelle nostre radio e anche di più. L'hardware migliorato insieme al software ExpertSDR2 rende questo ricetrasmettitore SDR ad alte prestazioni la stazione base perfetta. La scelta evidente per un vero contendente!

Questo il link alla pagina di Enzo IW7DMH dove troverete suggerimenti e tutto quello che vi occorre per iniziare ad utilizzare il vostro SunSDR2 DX e il suo software

Miglioramenti hardware rispetto a SunSDR2 PRO:

    Sistema di alimentazione migliorato, che porta ad un minor riscaldamento e ad un minor consumo di energia
    HPF per VHF (100 MHz) per eliminare forti stazioni fuori banda provenienti da HF
    LPF per HF (70 MHz) per eliminare le potenti stazioni fuori banda provenienti dal VHF
    Nuovo chip VHF LNA - PGA103 +
    Nuovo codec audio stereo incorporato ad alte prestazioni a 24 bit con gamma dinamica di 114 dB
    Robusto connettore ExtCtrl di tipo DIP
    Nuovi connettori: controllo sintonizzatore esterno, controllo ventola esterno, GND
    Topologia PCB migliorata



Principali capacità

    Percorso RX indipendente basato sull'architettura DDC (Direct Down-Conversion)
    Percorso TX indipendente basato sull'architettura DUC (Direct Up-Conversion)
    Potenza in uscita: 100W su HF, 50W su 6M e 8W su 2M
    2 software RX + SubRX per ciascuno di essi (4 slice in totale) + banda larga indipendente fino a 80 MHz
    Operazione di controllo remoto, utilizzandola, si collega PTT e chiave CW al pannello E-Coder. Microfono ed E-Coder sono collegati al PC configurato in remoto
    Interfaccia TCI per una connessione continua con software di terze parti, l'elenco dei software con supporto TCI
    Il modulo di elaborazione TX professionale offre la capacità di sintonizzazione più avanzata per le operazioni vocali
    Connettore ExtCTRL per controllare dispositivi esterni con 8 potenti chiavi con open collector
    Connettore ALC per amplificatori di potenza esterni *
    Supporta l'uso di transistor VHF **
    Un'opportunità per utilizzare il ricetrasmettitore come generatore di segnale tramite connettore DAC OUT (connettore SMA)
    Un'opportunità per utilizzare i filtri esterni nel mezzo del percorso RF, utilizzando ADC IN e RX OUT (connettore SMA)
    Un piccolo ritardo in modalità CW (circa 10 ms)
    Ingresso per oscillatore di riferimento esterno 10 MHz
    Un'opportunità per utilizzare il ricetrasmettitore in modalità SO2V
    Modalità full duplex o half duplex ***
    Interruttore dell'antenna con 2 connettori per antenna HF e connettore per antenna VHF separato (connettori Mini UHF)
    Misuratore di potenza interno per bande HF e VHF e misuratore di SWR per banda HF
    L'interfaccia LAN Ethernet fornisce una connessione veloce e affidabile al PC

* ** *** Queste funzioni sono supportate dall'hardware del ricetrasmettitore, ma non sono implementate nel software ExpertSDR2. Saranno supportati nelle future versioni del software ExpertSDR2.



Requisiti minimi di sistema ExpertSDR2:

    CPU Intel Core i3 o Core i5 a 2 o 4 core;
    8 GB di RAM;
    40 GB di spazio libero su HDD / SSD per ExpertSDR2 e programmi accompagnati;
    Monitor da 17 'o più grande;
    scheda video con OpenGL 1.5 o versione successiva;

Il software ExpertSDR2 supporta Windows 7-10 32/64 bit, Linux (Ubuntu / Kubuntu 18.04 x64) e macOS 10.14 Mojave e versioni successive.



Descrizione dell'architettura

Sarà disponibile in seguito


SunSDR2 DX set completo

    Ricetrasmettitore SunSDR2 DX
    Ventilatore esterno, dimensioni 140 x 140 mm
    Cavo LAN per connessione a una rete locale (1,8 m)
    Cavo di alimentazione per il collegamento a un alimentatore (2m)
    Adattatori audio da JACK 6,3 mm a JACK 3,5 mm (2 pezzi)
    Cavo RF Mini UHF - HF PL259 1Ft (0,3m 1 pz.)
