LNA4ALL- LNA Low Noise Amplifier 28 MHz - 2500 MHz

LNA4ALL

LNA Low Noise Amplifier 28 MHz - 2500 MHz

Stai cercando il preamplificatore multifunzione economico? HAM radio, DVB-T, ATV, SETI, ADB-S, traffico aereo e molte altre applicazioni in un solo PCB.
Si raccomanda di visitare il sito del produttore per le modifiche necessarie all'alimentazione via bias-tee, oppure con alimentazione inferiore a 6 volt e superiore a 9 volt
https://lna4all.blogspot.com/

L'amplificatore a basso rumore e basso prezzo che può trovare il suo posto in molte applicazioni è pronto. Quando ho detto basso rumore intendo la figura di rumore che è inferiore o uguale a 1dB su tutta la gamma. L'LNA copre tutte le bande a partire da HF fino allo SHF. Copertura di guadagno a banda larga a partire da 28 MHz e fino a 2500 MHz. Un LNA per tutte le frequenze e altro ancora. Questo piccolo gadget può ridurre e migliorare la figura del rumore di bastone DVB-T SDR e migliorare la sensibilità. Aggiungendo l'LNA davanti all'estremità anteriore del ricevitore è possibile aprire un'altra dimensione nella ricezione. Ricezione di satelliti radio HAM non dovrebbe essere un problema anche con le piccole impostazioni e le antenne portatili.

L'amplificatore è costruito su un amplificatore MMIC a basso rumore Mini-Circuits PSA4-5043 + E-PHEMT che funziona da 50 MHz a 4 GHz. Il piccolo pacchetto SOT-343 unisce prestazioni a bassa rumorosità e prestazioni IP3 con interfaccia interna a 50 ohm. Il produttore dichiara un 0,75dB NF @ 1 GHz e 0,98dB NF @ 2 GHz con valore IP3 raggiungendo 33,5dBm. Accanto allo scopo LNA lo stesso componente può essere utilizzato come un piccolo amplificatore driver in grado di fornire + 21dBm di segnale in uscita grazie ad un elevato valore P1dB. L'ultima funzionalità, ma molto utile, è la protezione ESD di classe 1B incorporata in die rendendo questo dispositivo facile per la gestione.

Anche il prezzo è molto popolare le prestazioni del LNA4ALL possono essere confrontate con il LNA davvero costoso in gamma sul mercato. Abbiamo fatto diverse misurazioni indipendenti per dimostrare la qualità del prodotto e grazie a tutti questi ragazzi abbiamo alcune figure rilevanti. Una delle misurazioni è il TOI (punto di intercettazione di terzo ordine) o l'IP3 ampiamente conosciuto eseguito da Thomas, DG1TRF. Il grafico TOI / IP3 è stato ricavato dalle misurazioni automatiche che spaziano dall'intervallo da 10 MHz a 3,5 GHz in passi di 10 Mhz. Il TOI / IP3 medio è di 34,75 dBm oltre l'intervallo.

Il grafico sopra riportato è stato ricavato dalle singole misurazioni come il primo sotto il 1296 Mhz. Seguendo i marcatori è facile calcolare il TOI / IP3, ma ancora più facile se hai la macchina mostrando tutti i risultati per te.

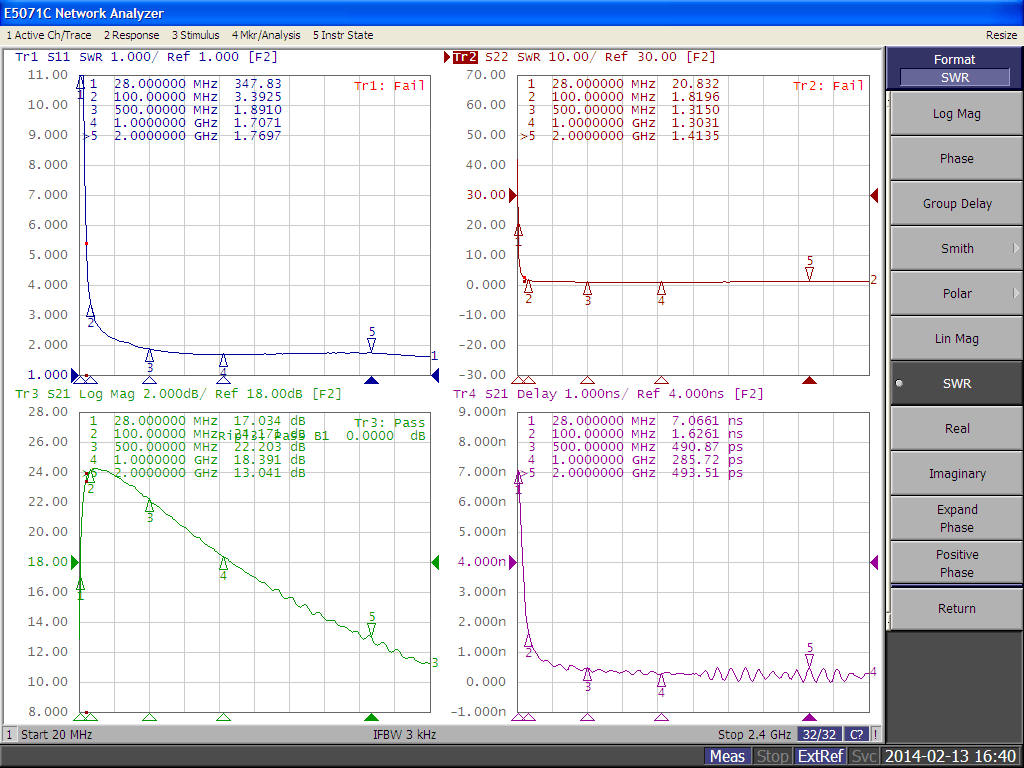

Grazie a Joost provenienti dai Paesi Bassi, disponiamo dell'ultima misurazione dei parametri di serie S. Come si nota, la S1,1 non è buona per le frequenze più basse, ma per questo abbiamo l'LNA4HF progettato per le bande inferiori.

L'LNA è realizzato su un circuito stampato a misura professionale di 25x25 mm che può essere utilizzato anche per gli altri componenti attivi usando lo stesso pacchetto SOT-343 e il pin out. C'è un posto sufficiente per combinare i componenti di input e output sulla stessa scheda, nonché i resistori di polarizzazione e varie configurazioni di bias. Il regolatore di tensione da 500mA 5V è integrato sulla scheda dove è possibile utilizzare qualsiasi tensione da 6 V a 9 V DC per la fornitura. Il consumo è compreso tra 55 mA e 65 mA.

L'LNA viene consegnato con i connettori SMA femmina standard che assicurano un funzionamento stabile su tutto il range di frequenze. Gli utenti e i costruttori potrebbero preferire la versione senza connettori SMA per ospitare l'LNA nella scatola fresata di alluminio o altri alloggiamenti in metallo. Predoniamo anche questo scenario garantendo il diametro di 3 mm. fori per il collegamento stretto. Gli anelli di terra e non una corretta messa a terra sono un errore comune tra i produttori di case che portano a un'operazione LNA instabile e alle auto-oscillazioni. Se si prevede di utilizzare l'LNA in questo modo prepariamo anche i fori vicini ai connettori SMA per superare i possibili problemi.
