JG-BPF2M Filtro passa banda 3 cellehelical/helix filter 144MHz

Prezzo regolare €244,00
Esaurito

Tasse incluse. Spedizione calcolato alla cassa

  • Apple Pay
  • Bancontact
  • BLIK
  • Google Pay
  • iDEAL
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

SPEDIZIONE ULTRA RAPIDA

ASSISTENZA CLIENTI

PAGAMENTI SICURI

Descrizione

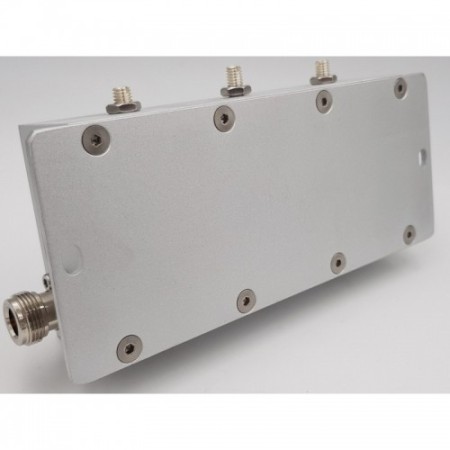

JG-BPF2M Filtro passa banda 3 celle (helical/helix filter) 144MHz



Filtro ideale per stazioni da contest confinanti con trasmettitori LTE, FM commerciale e civili perfetto anche per uso EME o DX.
Un filtro ad elica passa banda ( helical/helix filter ) per la banda dei 2 metri ( 144MHz) interamente progettato per i radioamatori più esigenti ma molto utile per chi pretende di più per la propria stazione.

Applicazioni d’uso:

Per potenze inferiori ai 200W può essere collegato senza l’utilizzo di relè coassiali.

https://www.hamradioshop.it/8748-thickbox_default/jg-bpf2m-filtro-passa-banda-3-cellehelical-helix-filter-144mhz.jpg1) Il filtro può essere installato tra radio VHF -> FILTRO -> amplificatore VHF -> antenna

2) Il filtro può essere installato tra antenna -> FILTRO -> radio VHF

3) Il filtro può essere installato tra antenna -> FILTRO -> transverter -> radio HF

4) Il filtro può essere installato tra antenna -> FILTRO -> PRE -> radio/trasnverter

Esempio :
Con transverter 144 -> HF può essere installato in ingresso/uscita del transverter ( solitamente 30/60W out ) in modo da eliminare eventuali prodotti di intermodulazione.
Esempio : Ho un trasnverter con uscita IF a 28MHz.
L’OL del trasverter è 116MHz. In ingresso al front end del transverter ci troviamo 116+28 = 144MHz e 116-28 = 88MHz.
Spesso i preselettori non riescono ad eliminare completamente la banda FM.

Il filtro elica è il frutto di mesi di studio e prove tecniche per poter offrire finalmente perdite di inserzione di circa 0,3dB a 144 MHz.



Filtro passa banda VHF per i 144 MHz ( 2 metri ). Grazie al triplo filtro ad elica è possibile attenuare le broadcasting FM fino a 100dB con una perdita di inserzione di soli 0,30dB. Perfetto per utilizzo EME, tropo, contest ma anche per utilizzo su ponti

Descrizione

Campo d'utilizzo :

Filtro passa banda VHF 144MHz ( 2 metri ) interamente realizzato dal pieno dell'alluminio con lega anticorodal 6060.

Permette la perfetta ricezione della banda dei 2 metri da 144 a 146MHz con una bassa perdita di inserzione ( tipicamente 0,35dB )

Elimina completamente le broadcasting FM da 88 a 108MHz grazie ad una attenuazione di oltre 90dB

Perfetto per :
- Eliminare i problemi di intermodulazione su sistemi radio operanti nella banda dei 2 metri
- Stazioni EME, TROPO, CONTEST e SAT
- Ponti radio radioamatoriali
- Possibilità di taratura del filtro anche in AMBITO CIVILE da 130 a 170MHz

Unicità :

Eliche realizzate in rame argentato da 3mm

Filtro ricavato dal pieno dell'alluminio tramite fresa a 3 assi

Leggero e compatto per poter essere installato ovunque

Connettori :

N femmina Amphenol®

N femmina Amphenol®

Materiali :

Molle in rame argentato da 3mm

Filtro in alluminio anticorodal 6060

Viti inox

Caratteristiche tecniche :



  • Filtro interamente realizzato dal pieno di allumino tramite processo di fresatura a controllo numerico
  • Bulloneria in acciaio INOX
  • Coperchio in alluminio con 24 viti di fissaggio tagliato al laser di ben 4mm di spessore.
  • Connettori Amphenol N femmina N femmina o su disponibilità N femmina N maschio.
  • Bobine in rame argentato di 3mm di diametro.
  • Dimensioni: 145x77x48mm
  • Peso: 1Kg.
  • Potenza in trasmissione 200W typ.
  • Return Loss -25dB typ.
  • Filtro reversibile
  • Presenta un notch “naturale” sulle brodcasting FM ( -100dB @ 98MHz )
  • Perdita di inserzione tipica : 0,35dB
  • Attenuazione a 98MHz : 90dB

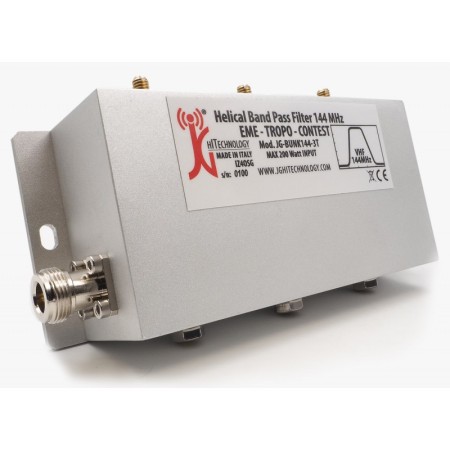

Filtro passa banda 144MHz - EME, CONTEST

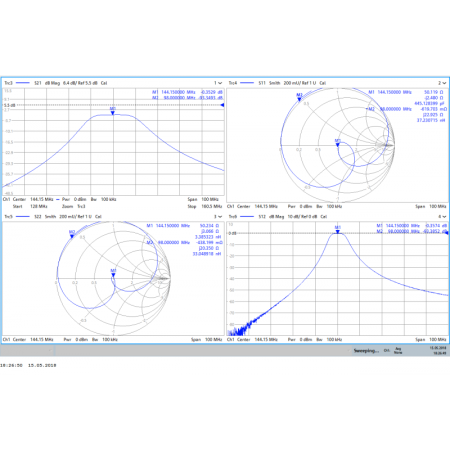

Grafico :

Misura dei parametri di scattering ( guadagno e return loss ) S11, S21, S12 e S22 eseguita tramite Rohde&Schwarz mod. ZNL3 calibrato
