ECO ANTENNE ATX-1080 Antenna HF QRP multibanda trasportabile dai 80m a 2m, per l'FT-817 FT-818, KX3, X5105, G90

Ref: ATX1080

Subito disponibile
75,50 €
Tasse incluse
rating Visualizza le 7 opinioni
Valutazione media: 5/5 Nº valutazioni: 7
Spedito generalmente entro 24 ore.

Quantità

Guarantee safe & secure checkout

ATX-1080

Antenna multibande per apparati QRP trasportabile per operazioni "fiel-day"

Particolarmente adatta per apparati come l'Icom IC-705, Yaesu Ft-817 e FT-818, Xiegu X-5105 e G-90, Elecraft KX2 e KX3

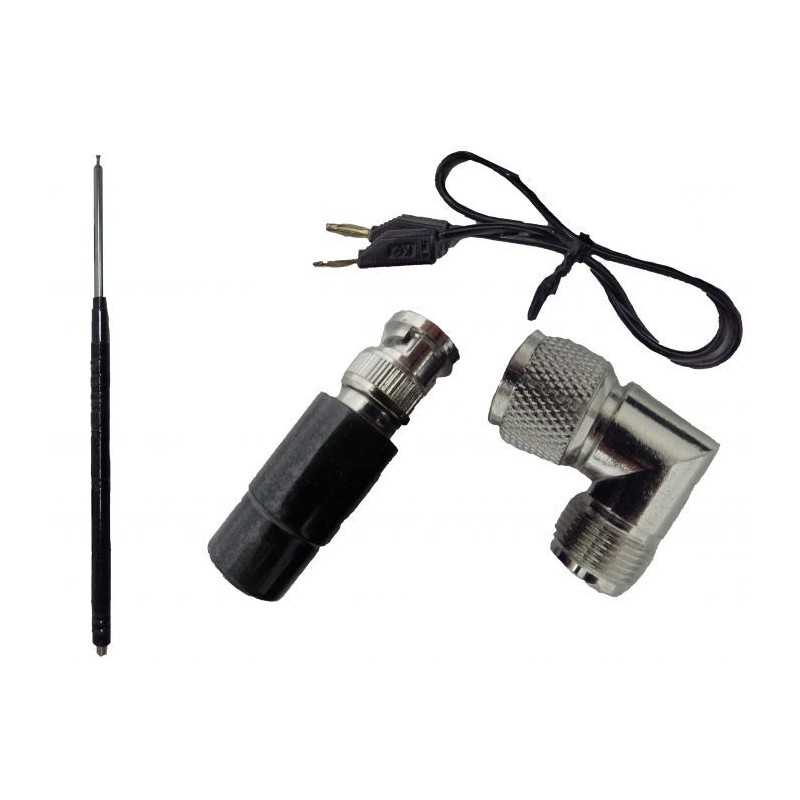

Così come vengono forniti molti apparati trasportabili QRP come lo yaesu FT-817/FT-818, lo Xiegu X-5105 o G-90 e i vari Elecraft KX2 e KX3, non includono un'antenna per il funzionamento in banda HF. Uno dei primi prodotti introdotti per risolvere questo problema è stata l'antenna ATX Walkabout. Si ritiene che l'antenna sia un progetto Mizuho, ??realizzato su licenza per Waters e Stanton da Sandpiper Antennas in Galles. Da allora sono apparse alternative che promettono miracoli, ma l'ATX Walkabout è ancora la migliore antenna a frusta portatile per l'817, oltre ad essere la meno costosa.

Oggi la riproponiamo come ECO ANTENNE con il suo nome originale ATX-1080

Descrizione

L'ATX-1080 è una frusta caricata alla base, un design convenzionale e collaudato utilizzato in molte antenne mobili. La bobina di caricamento di base ha prese per le principali bande amatoriali, da 80 a 6 m. La risonanza si ottiene selezionando la presa appropriata (in effetti mettendo in cortocircuito la parte inferiore della bobina di caricamento) e quindi regolando finemente estendendo o riducendo la frusta telescopica. È necessario un terreno o un contrappeso per ottenere una buona corrispondenza e ottenere la migliore efficienza radiante.


Uno svantaggio del design ATX-1080 è che le bande WARC non hanno i propri tap dedicati. Invece, vengono sintonizzati selezionando la banda inferiore successiva e riducendo la lunghezza della frusta. Ciò si traduce in una lunghezza della frusta di circa 40 cm su 30 m.
L'ATX-1080 può essere utilizzato anche su 2 metri. Il foglio di istruzioni afferma che fa un'onda 5/8 "ragionevole" su 2m.

L'AT-1080 originale aveva una spina BNC per il montaggio sulla presa del pannello frontale dell'817. Tuttavia, il BNC sul pannello anteriore dell'FT-817/FT-818 non è progettato per sopportare lo sforzo che può provocare quest'antenna.

Successivamente è stato introdotto una versione con una presa PL-259 ad angolo retto per adattarsi alla presa dell'antenna posteriore. Questa è una soluzione meccanicamente migliorativa.

L'ultima versione Mark II dell'ATX-1080 ha di base un connettore a vite da 3/8 "e viene fornita con una serie di adattatori che ne consentono la conversione in un raccordo BNC in linea, PL-259 in linea o PL-259 ad angolo retto.


Contrappesi

Per funzionare in modo efficace e presentare un buon abbinamento al ricetrasmettitore, l'AT-1080 deve essere utilizzato con un contrappeso di una lunghezza appropriata per ciascuna banda. Per facilitare la configurazione rapida seguite la seguente tabella.

Sebbene la lunghezza nominalmente corretta per un contrappeso sia un quarto di lunghezza d'onda, è necessario notare che la lunghezza ottimale del contrappeso dipende molto dalla situazione dell'antenna, da quanto è vicina al suolo e da quale altra messa a terra (come i cavi di alimentazione) è presente. Anche l'effetto della lunghezza della frusta sulla frequenza di risonanza è molto forte. Pertanto è probabile che scoprirai che valori diversi funzionano meglio per te. Questo spiega anche le differenze tra questo grafico e il seguente utilizzando un contrappeso di metro a nastro, che è stato realizzato in un momento diverso e in una situazione diversa.


Lunghezza banda Lunghezza frusta [1]
Miglior SWR
40m Vedi nota [2] 9 sezioni + 2 "1.1: 1
20 m - 538 cm 9 sezioni +1" 1,6: 1
17 m - 444 cm 4 sezioni + 1 3/4" 1,1: 1
15 m - 373 cm 8 sezioni + 2 1/4" 1,1: 1
12 m - 295 cm 6 sezioni 1,4: 1
10 m - 241 cm 9 sezioni + 3" 1,3: 1
6 m - 120 cm 7 sezioni + 3" 1,3: 1
2 m - no c / p 8 sezioni 1.2: 1

Appunti:

Le sezioni estese vengono contate dal basso
Il contrappeso di 40 m comprende 36 piedi di cavo. Circa un terzo di questo a partire dalla fine viene arrotolato (3 pollici di diametro) aggiungendo o rimuovendo giri fino a raggiungere l'SWR minimo.
Il cavo è rivestito in PVC extra flessibile da 55 / 0,1 mm
I contrappesi dovrebbero essere disposti il ??più lontano possibile e lontano da oggetti metallici. Le curve e la vicinanza con oggetti metallici li stoneranno e potrebbe non essere possibile compensare regolando la frusta.

Le misurazioni per 30m non sono state attestate a causa della mia sensazione che l'ATX-1080 sarebbe stato troppo inefficiente su questa banda. Le misurazioni per 80 m non sono state effettuate per lo stesso motivo, oltre al fatto che un contrappeso risonante avrebbe dovuto essere più lungo del filo disponibile in quel momento.
Un metro a nastro contrappeso


ATX1080
3 Articoli

Scheda tecnica

Mpn
ATX-1080
Tipo
Palmari
Portatile - Field Day
Marca compatibile
Generico
Sotto-Categorie
Palmari
Portatile - Field Day
Filtra recensioni
(7)
(0)
(0)
(0)
(0)
(0)
Reimposta

Antenna QRP
rating 5
Perfetta ottima qualità
Ottima per una stazione QRP di emergenza.
rating 5
Mi serviva un\'antenna per preparare un kit veloce per installare una stazione QRP di emergenza in ambito Protezione Civile. Questa antenna si è dimostrata una buona scelta. Non avrà certamente il rendimento di un dipolo dedicato alle singole bande, però permette di creare uno zainetto, con un FT-818 per le prime comunicazioni.
Atx 1080
rating 5
L’antenna funziona perfettamente un piccolo inconveniente con gli innesti risolto subito e assistenza da parte di Hamradioshop immediata! Grazie
CONSIGLIATO
rating 5
Puntuale, materiale come indicato, preciso, spedizione celere: senz\'altro da consigliare.
Pratica
rating 5
Antenna pratica da portarsi in giro e da mettere in zaino. In HF indicata soprattutto per il tetto dell\'auto in quanto necessita di piani di massa importanti. Devo ancora provarla con dei radiali, altrimenti è inefficace. Sui 2m si comporta grossomodo come una x-30 ma con più rumore. In airband è fantastica e silenziosissima, peccato non sia una banda che ascolto. Arrivata a 24 ore esatte dall\'ordine, spedizione velocissima e imballo adeguato, grazie HamRadioSHop!
ANTENNA
rating 5
Antenna per Yaesu FT818MD perfettamente e sollecitamente arrivata, in perfette condizioni, del tutto rispondente alla descrizione. Ottimo servizio, ottima velocità, piena sodisfazione. Grazie
Migliorabile ma promette bene
rating 5
Non l\'ho ancora provata, ma ad occhio promette bene. Costruzione robusta ed accessori completi. E\' corredata di un foglio sbiadito, ma leggibile con le istruzioni ed i calcoli da fare per i contrappesi. Non capisco perchè non lo facciano meglio inserendo la tabella completa... non ci vuole molto.
