Balun magnétique MTFT 1:9 pour fil long

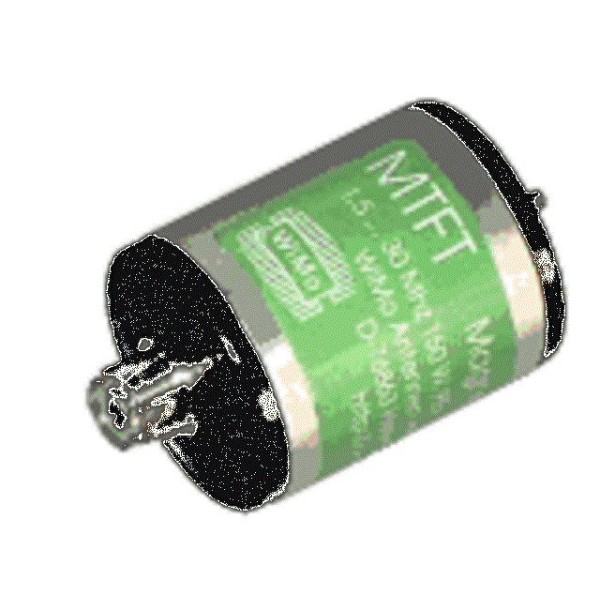

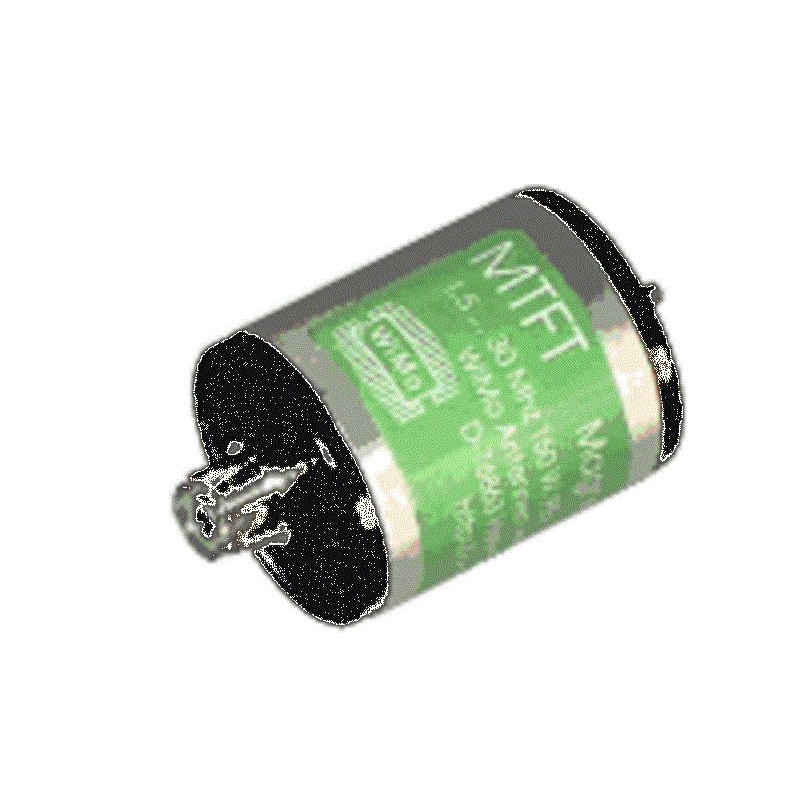

MTFT 11370 1:9 balun magnétique pour fil long

Rapport A-a 9:1 100 watts PeP

Partez dans les airs avec seulement quelques mètres de ligne..!
Il peut être utilisé avec une efficacité réduite jusqu'à 150 MHz

Principe d'opération:
généralement, les tuners internes ou externes peuvent fonctionner dans une plage limitée d'impédances. Le couplage avec un fil court (court par rapport à la longueur d'onde) n'est pas possible du fait de sa forte impédance.
De plus, le fil est généralement externe lorsque le tuner est à l'intérieur de la station, et ils ne peuvent pas être connectés entre eux avec un câble coaxial... Dans ces cas-là, un tuner comme celui de SGC pourrait s'avérer utile - mais à quel prix ! Il existe des alternatives moins chères.

Le MTFT est un transformateur au rapport 1:9. Il réduit la haute impédance d'un fil court à une plage qui peut ensuite être réglée par un tuner commun. Le balun doit être placé directement au niveau du branchement de l'antenne filaire ; n'utilisez absolument pas de câble coaxial pour l'alimenter. Le MTFT est ensuite connecté au tuner via un câble coaxial, le VSWR sera inférieur à 3:1 et les pertes seront faibles.

La longueur de l'antenne doit être d'au moins 6 m. La connexion à la terre doit être bonne, la terre doit être reliée avec une pince à la terre du PL, pas au conteneur isolé. Si aucune masse n'est disponible au niveau du balun, au moins le TRX doit être connecté à la terre. Si nécessaire, placez un filtre de mode commun avant le balun. Un contrepoids peut être utilisé à la place de la connexion à la terre.

F6JSZ a installé une fenêtre de 20 m, alimentée par un MTFT au tiers de sa longueur, et 20 m de câble coaxial. Il a écrit dans le magazine français "CQ" qu'il avait un SWR meilleur que 1,5:1 sur toutes les bandes et... sans tuner... !
Le MTFT peut être utilisé non seulement avec un fil, mais avec tout objet métallique, conduites d'eau, gouttières, antennes CB (dans ce cas, retirer les éléments correspondants de l'antenne avant utilisation). Le MTFT est également un excellent outil pour les expérimentateurs...
Évidemment, il peut être utilisé en transmission, max. puissance de 100W PEP.

Pour les SWL, le MTFT est un accessoire idéal : un simple fil connecté à un récepteur a un couplage très mauvais et inefficace, avec le MTFT le couplage sera bien amélioré. Il n’est pas nécessaire d’ajouter une unité d’accord supplémentaire.

Le modèle 11370 n'est pas étanche, c'est pourquoi, s'il est utilisé à l'extérieur, il est recommandé de le protéger de manière appropriée.
