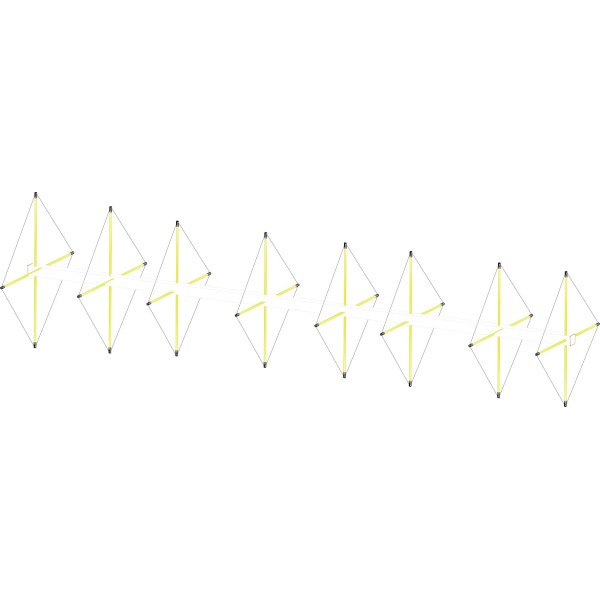

QUAD-Status: 8 StQ 144, kubisch 8 Elemente 144 MHz
Ref: 8STQ144
Die Lieferung erfolgt in der Regel innerhalb von 7/15 Tagen.8 StQ 144
Eznec-Simulationstabelle, Verstärkung und F/B im freien Raum und im realen Raum bei einer Wellenlänge vom Boden
Technische Spezifikationen
Die Status Quad-Antennen für 6 Meter und VHF werden stets mit der gleichen Liebe zum Detail gefertigt wie die HF-Modelle. Wir suchten nach Lösungen, die die Antenne mechanisch zuverlässig und einfach zu montieren machen.
Details boomen
Die vollständig aus Aluminium gefertigte Verbindungsplatte wurde mit numerisch gesteuerten Maschinen geschnitten und gebohrt. Das Auslegergehäuse ist in der Platte ausgehöhlt, um jegliche Bewegung zu vermeiden. Aluminium-Bügel müssen zwischen 40 und 65 mm festgezogen werden. Ausleger aus Aluminium-Vierkantprofil 50x50, Stärke 2 mm.
Antennenelemente
Die Elemente bestehen aus VTR-Stäben mit 10 mm Durchmesser, der Leiter ist über Nocken, die nach einem Design- und Status-Quad-Projekt hergestellt wurden, mit den Elementen verbunden.
Rahmenantenne
Die Antennenschleifen bestehen aus Aluminiumgeflecht mit 2,57 mm Durchmesser.
Modell | Anzahl der Elemente/Band | Auslegerlänge | |
6 m | 2 m | ||
4 | 1,82 | ||
6 | 2.14 | ||
8 | 3,00 | ||
3 | 2.44 | ||
4 | 5.10 | ||
3 | 6 | 2.44 | |
4 | 8 | 5.10 |
Technische Daten
- Mpn
- 8STQ144
- Kerl
- VHF/UHF/SHF Base
- Kompatible Marke
- Generico
- Unterkategorien
- VHF/UHF/SHF Base
